평행도 오차를 계산하기

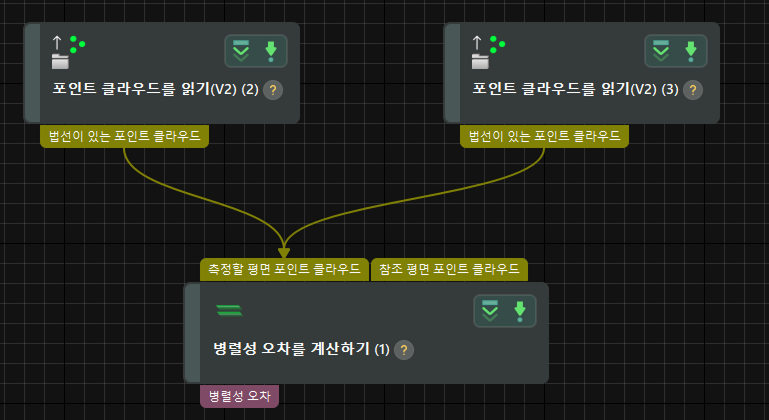

평행도 오차를 계산하기를 클릭하고 스텝 입력 포트 선택 패널로 이동한 후 아래 설정을 완료합니다.

스텝을 클릭한 후, 스텝 파라미터 패널에서 측정 대상 포인트 클라우드 파일 경로 등 필요한 파라미터를 구성합니다. 여기에는 목표 평면 포인트 클라우드(즉, 참고 평면 포인트 클라우드)를 준비하는 것도 포함됩니다.

스텝을 클릭한 후, 스텝 파라미터 패널에서 측정 대상 포인트 클라우드 파일 경로 등 필요한 파라미터를 구성합니다. 여기에는 참고 평면 포인트 클라우드를 준비하는 것도 포함됩니다.

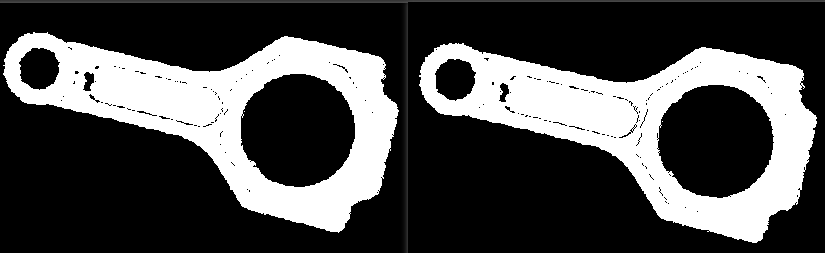

이 예시 중에 사용한 포인트 클라우드는 아래 그림과 같습니다 (왼쪽은 측정 대상 포인트 클라우드, 오른쪽은 참고 포인트 클라우드).

설정한 후 실행을 클릭하여 프로젝트를 실행합니다.

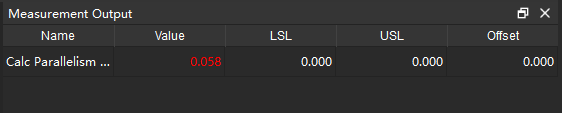

프로젝트를 실행한 후 평행도 오차를 계산하기를 클릭하고 측정 결과 출력 패널에서 평행도 오차 측정 결과를 확인합니다.

사용자는 측정 결과 출력 패널 또는 결과 패널에서 상하한 값을 설정하여 측정 결과의 적합 여부를 확인할 수 있습니다.
