카메라 케이블 설치 및 부설 표준
카메라 케이블 커넥터 설치 표준
케이블 커넥터의 분리 및 설치 요구 사항을 고려할 때, 카메라 설치 시 케이블의 여유 공간은 다음 요구 사항을 충족해야 합니다.
-
직각 커넥터가 있는 카메라 케이블: H ≥ 70mm, L ≥ 110mm
-
직선 커넥터가 있는 카메라 케이블: H ≥ 130mm
카메라를 Eye in Hand(EIH) 방식으로 설치할 때는 로봇 말단에 케이블이 많습니다. 이 경우 커넥터가 추가적인 외부 힘을 받지 않도록 보호해야 합니다.
현장에서는 다음과 같은 카메라 케이블 타이 마운트를 사용할 수 있습니다. 케이블 타이 마운트 장착 방법에 대한 자세한 내용은 케이블 타이 마운트 장착을 참조하십시오.
카메라 케이블 부설 표준
EIH 설치 방식에서의 카메라 케이블 부설 표준
카메라 케이블의 안전성, 신뢰성 및 수명을 보장하기 위해 EIH 설치 방식에서 카메라 케이블을 부설할 때는 굽힘 반경, 비틀림 각도, 예비 케이블 길이, 케이블 고정 및 케이블 보호에 관한 규정을 준수해야 합니다.
굽힘 반경
정의
굽힘 반경은 케이블을 굽혔을 때 케이블 바깥쪽부터 굽힘 중심까지의 거리를 말합니다.
요구 사항
-
굽힘 반경은 케이블 외경의 8배(8D)보다 작아서는 안 됩니다. 과도한 굽힘을 피하려면 이 요구 사항을 엄격히 준수해야 합니다.
-
카메라 케이블의 굽힘 반경은 6cm 이상을 권장합니다.
-
특히 카메라 인터페이스 연결부는 과도한 굽힘으로 인해 케이블이 끊어지거나 전송이 손상되지 않도록 주의해야 합니다.
예시
| 올바른 예시 | 잘못된 예시 |
|---|---|
|
|
비틀림 각도
정의
비틀림 각도는 부설 시 케이블이 자체 축을 중심으로 회전하는 정도를 나타냅니다. 과도한 비틀림은 케이블의 도체, 절연층 또는 차폐층에 응력 집중이나 손상을 초래할 수 있습니다.
요구 사항
일반 요구 사항: 케이블의 미터당 허용 최대 비틀림 각도는 ≤ 180°입니다.
구체적인 요구 사항은 다음과 같습니다.
-
로봇의 제6축에서는 잦은 회전으로 인해 케이블 타이를 너무 많이 사용하거나 너무 단단히 묶지 않아야 하며, 로봇의 움직임으로 인해 토크가 누적되어 케이블이 비틀리거나 손상되지 않도록 충분한 여유를 두어야 합니다.
-
로봇의 자세 변화 폭이 큰 경우에는 케이블의 최소 굽힘 반경을 준수하면서도, 움직임 중에 케이블이 서로 꼬이거나 당겨지지 않도록 주의해야 합니다.
테스트 방법
케이블의 비틀림 각도가 요구 사항을 준수하는지 확신할 수 없을 때는 다음 방법으로 테스트할 수 있습니다. 케이블의 한쪽 끝을 풀어 자연스럽게 원래 상태로 복원되도록 한 후, 복원 과정에서 발생하는 회전 각도를 관찰합니다.
예시
| 올바른 예시 | 잘못된 예시 |
|---|---|
|
|
|
|
케이블 예비 길이
정의
케이블 예비 길이는 케이블 설치 및 부설 과정에서 이후 조정, 연결, 유지보수 및 교체를 원활하게 하기 위해 적절히 남겨 두는 추가 길이를 의미합니다.
요구 사항
로봇의 움직임 중 당겨지기 쉬운 축 부위에는 케이블이 장력으로 인해 손상되지 않도록 충분한 여유 길이를 확보해야 합니다.
예시
| 올바른 예시 | 잘못된 예시 |
|---|---|
|
|
케이블 고정
정의
케이블 고정은 설치 및 작동 중에 케이블이 움직이거나 늘어나거나 마모되지 않도록 적절한 지지 및 고정 조치를 사용하여 안정성과 신뢰성을 확보하는 것을 말합니다.
요구 사항
하중이 크게 작용하는 부위(예: 로봇이 높은 베이스 위에 설치된 경우)에는 케이블을 견고하게 고정할 수 있는 하중 지지 고정점을 설정하여, 케이블이 늘어진 상태에서 발생하는 응력이 케이블에 손상을 주지 않도록 해야 합니다.
예시
| 올바른 예시 | 잘못된 예시 |
|---|---|
|
|
케이블 보호
정의
케이블 보호란, 케이블이 설치 및 사용 과정에서 외부 환경이나 기계적 응력으로부터 손상되지 않도록 다양한 보호 조치를 취하는 것을 말합니다.
요구 사항
-
케이블 부설 과정에서는 케이블이 서로 교차하거나 날카로운 물체와 마찰되지 않도록 하여 마모를 줄이고 케이블 수명을 연장해야 합니다.
-
손상되기 쉬운 부위에서는 보호 슬리브를 사용하여 케이블을 물리적 손상으로부터 추가로 보호해야 합니다. 날카로운 모서리에서는 꼬임 보호관을 사용하되 케이블 타이로 고정하지 않도록 주의해야 합니다. 그렇지 않으면 보호관과 케이블이 모두 마모될 수 있습니다.
예시
| 올바른 예시 | 잘못된 예시 |
|---|---|
|
|
ETH 설치 방식에서의 카메라 케이블 부설 표준
카메라 케이블의 안전성, 신뢰성 및 수명을 보장하려면 ETH 설치 방식에서 카메라 케이블을 부설할 때 아래 요구 사항을 따라야 합니다.

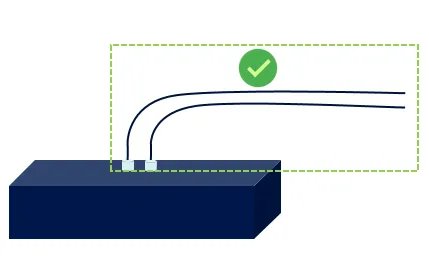

길이 최적화
케이블을 부설할 때는 케이블 길이를 최적화해야 합니다.
-
케이블 길이를 합리적으로 설계합니다. 장착 프레임과 카메라의 실제 설치 위치에 따라 적절한 케이블 길이를 계획합니다.
-
여유 길이를 확보합니다. 프레임 위치 조정이나 향후 유지보수에 대비해 카메라 커넥터에 충분한 여유 길이를 남겨 둡니다.
| 올바른 예시 | 잘못된 예시 |
|---|---|
|
|

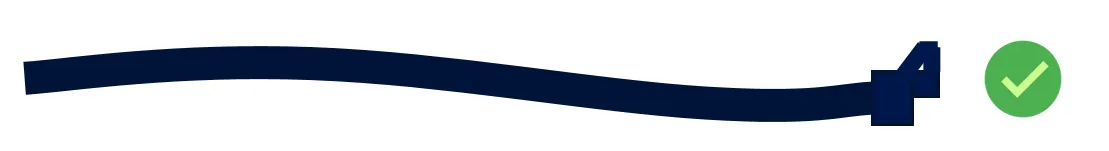

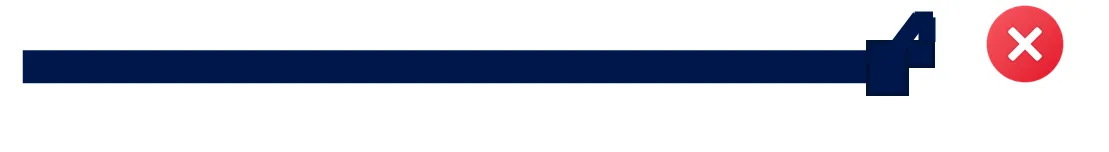

케이블 여유량 관리
케이블 부설 시 다음 요구 사항을 충족할 수 있도록 적절한 여유량을 확보해야 합니다.
-
과도한 장력 방지: 설치 과정에서 케이블이 지나치게 팽팽하지 않도록 하고, 적당한 여유를 두어야 합니다.
-
인장력 방지: 적절한 여유량을 확보하면 프레임의 변위나 진동으로 인해 발생하는 인장력을 방지할 수 있습니다.
| 올바른 예시 | 잘못된 예시 |
|---|---|
|
|

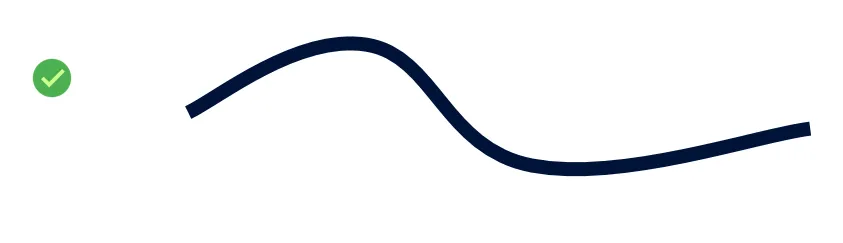

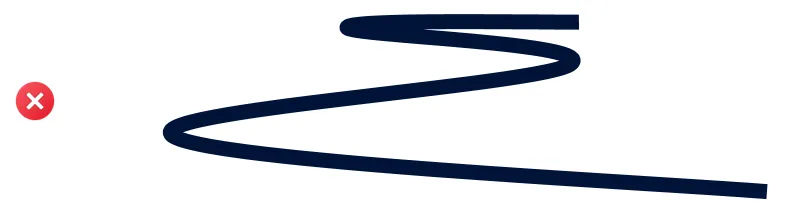

굽힘 반경 요구 사항 준수
케이블 부설 시 다음 요구 사항을 준수해야 합니다.
-
급격한 굴곡 방지: 케이블은 프레임이나 설치 구조물의 고정된 경로를 따라 배선해야 하며, 급격한 굴곡이나 접힘을 피해야 합니다.
-
굽힘 반경 요구 사항 준수: 굽힘 반경은 케이블 외경의 8배(8D)보다 작아서는 안 됩니다.
-
특히 코너 부분과 카메라 커넥터 근처에서는 굽힘 반경이 설계 기준을 충족하는지 확인해야 합니다.
-
케이블이 너무 길어 묶어야 하는 경우에도 굽힘 반경 요구 사항이 충족되는지 확인해야 합니다.
-
| 올바른 예시 | 잘못된 예시 |
|---|---|
|
|
요약
-
시스템화 설계: 비전 솔루션 설계 시 케이블 배선 계획을 고려하여 전체 계획에 포함해야 합니다.
-
부설 사양 준수: 배선 계획에 따라 요구 사항을 준수하여 케이블을 설치합니다.
-
정기 점검: 매주 시각적 검사를 실시하여 케이블 고정 상태, 여유 상태 및 커넥터 접속부를 확인하고, 장력, 마모 또는 느슨함이 없는지 점검합니다.
-
기록 관리: 이후 추적과 배선 계획 최적화를 위해 각 검사 및 조정 내용을 기록해 둡니다.
-
지속적인 교육: 관련 직원들에게 설치 요구 사항과 최신 기술에 대한 정기적인 교육을 실시하여 표준 실행의 일관성을 보장합니다.
위 규정과 모범 사례를 엄격히 준수하면 카메라 케이블의 신뢰성과 성능을 크게 향상시키고, 케이블 문제로 인한 다운타임을 줄여 궁극적으로 전체 생산 효율을 높일 수 있습니다.
드레스팩 또는 드래그 체인 내부의 케이블 라우팅 요구 사항
케이블 부설 시 드레스팩과 드래그 체인(트랙 체인 등)은 두 가지 일반적인 케이블 보호 장치입니다. 드레스팩 또는 드래그 체인 내부에 케이블을 부설할 때는 다음 요구 사항을 준수해야 합니다.
|
-
내부에 케이블을 고정하지 마십시오
드레스팩이나 트랙 체인 내부에서는 케이블을 내부 구조에 고정하지 않도록 하여, 케이블이 움직이고 구부러질 수 있는 충분한 자유도를 확보하고 정상적인 움직임이 제한되지 않도록 해야 합니다. 구체적인 고정 방식은 아래 그림을 참조하십시오.
-
입구에서 케이블을 고정하여 마찰을 방지합니다
케이블 간의 마찰을 방지하기 위해 드레스팩 또는 드래그 체인의 입구에서 케이블을 고정해야 합니다.
-
트랙 체인의 일부가 카메라와 함께 움직이지 않도록 하십시오
일반적으로 트랙 체인의 3~4개 섹션은 카메라와 함께 움직이지 않아야 합니다.
-
트랙 체인 내부 케이블에 추가 장력이 가해지지 않도록 하십시오
트랙 체인 내부에 케이블을 부설할 때는 케이블에 과도한 추가 장력이 가해지지 않도록 주의해야 합니다. 케이블은 너무 팽팽하게 당겨져서도 안 되고(아래 왼쪽 그림 참조), 너무 느슨해서도 안 됩니다(아래 오른쪽 그림 참조). 너무 팽팽하거나 너무 느슨하면 트랙 체인 내벽과 마찰하여 보호 슬리브가 마모될 수 있으며, 너무 느슨하면 엉킴 문제가 발생할 수 있습니다. 또한 케이블의 움직이는 부분이 고정되면 굽힘 응력이 분산 및 흡수되지 않아 고정 위치에 응력 집중이 발생할 수 있습니다. 따라서 케이블은 트랙 체인의 양 끝에서만 고정해야 합니다.
-
트랙 체인 내부 케이블 간의 간섭을 방지하십시오
트랙 체인 내부에 케이블을 부설할 때는 케이블 간 간섭을 방지하기 위해 케이블을 서로 겹치게 배치하지 말고, 수평 배선을 해야 합니다. 수평 배선을 할 때는 케이블 사이에 충분한 간격을 확보해야 하며, 트랙 체인 내부에서 케이블 간 간격은 최소한 케이블 직경의 10% 이상이어야 합니다. 이를 통해 각 케이블이 충분한 공간을 확보하여 서로 접촉하거나 마찰하지 않도록 해야 합니다.
-

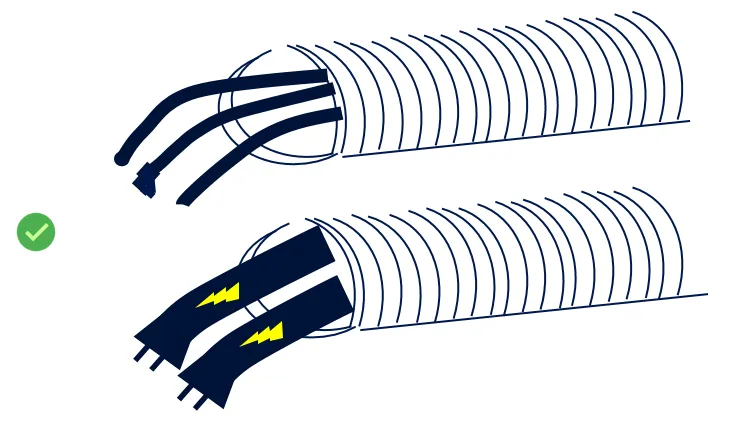

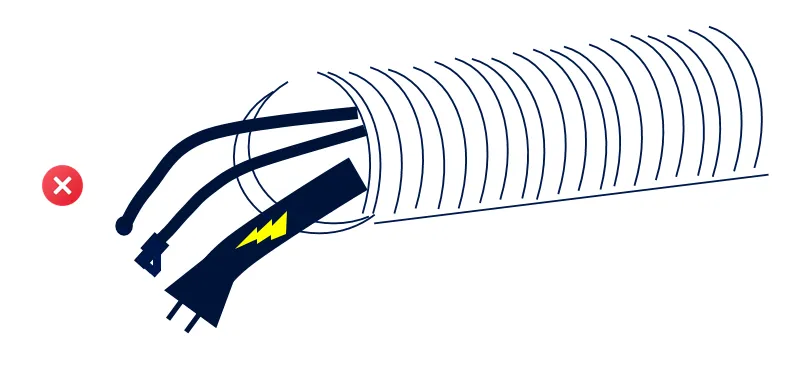

주름관 내부에서 케이블이 꼬이거나 서로 엉키지 않도록 하십시오
주름관 내부에 케이블을 부설할 때는 케이블이 서로 꼬이거나 엉키지 않도록 하여, 케이블 엉킴으로 인해 발생할 수 있는 마찰이나 손상을 방지해야 합니다.
