프로젝트 및 솔루션 만들기
Mech-Viz 2.0.0부터 Mech-Viz 프로젝트는 솔루션에 속해야 하며 별도로 사용할 수 없습니다. Mech-Viz 또는 Mech-Vision에서 솔루션을 생성할 수 있습니다. 구체적인 주의 사항은 다음과 같습니다.
-
함께 사용되는 Mech-Viz 프로젝트와 Mech-Vision 프로젝트는 반드시 동일한 솔루션에 속해야 합니다.
-
하나의 솔루션에는 여러 Mech-Vision 프로젝트가 포함될 수 있지만, Mech-Viz 프로젝트는 최대 하나만 포함될 수 있습니다.
-
동일한 솔루션에 속하는 Mech-Vision 및 Mech-Viz 프로젝트는 동일한 말단장치와 대상 물체 구성을 공유합니다.
-
Mech-Vision 프로젝트에 경로 계획 스텝이 포함되는 경우, Mech-Viz 프로젝트와 Mech-Vision의 "경로 계획" 도구를 동시에 열 수 없습니다.
새로운 빈 프로젝트
Mech-Viz 2.0.0 버전에서 새로운 프로젝트를 생성하려면 다음 단계를 따르십시오.
-
를 클릭한 후 새로운 빈 프로젝트를 선택합니다. 그런 다음 팝업된 로봇 모델 라이브러리 창에서 솔루션에 사용되는 로봇 모델을 선택합니다.
-
을 클릭하거나 단축키 Ctrl+S를 눌러 팝업된 창에서 솔루션을 저장할 폴더를 선택한 후 폴더 선택을 클릭합니다.
-
함께 사용하는 Mech-Vision 프로젝트가 있는 경우, Mech-Vision 프로젝트가 저장된 솔루션 폴더를 선택하여 Mech-Viz 프로젝트와 Mech-Vision 프로젝트를 동일한 폴더에 저장합니다.
-
Mech-Viz를 통해 새로운 솔루션을 생성하려면 다른 폴더를 선택하면 됩니다. 선택한 솔루션 폴더의 이름은 솔루션 이름으로 사용됩니다.
-
프로젝트를 솔루션으로 내보내기
함께 사용하는 Mech-Vision 프로젝트와 Mech-Viz 프로젝트가 동일한 솔루션 폴더에 있지 않은 경우, Mech-Viz 프로젝트를 Mech-Vision 프로젝트가 위치하는 솔루션으로 내보낼 수 있습니다.
를 클릭하거나 프로젝트 리소스 트리 패널에서 프로젝트 이름을 우클릭하여 솔루션으로 내보내기를 선택합니다. 그런 다음 팝업된 창에서 기존 솔루션 폴더를 선택하고 폴더 선택을 클릭합니다.
구버전 프로젝트 업그레이드
Mech-Viz 2.0.0 버전에서 구버전 소프트웨어를 통해 생성된 프로젝트를 사용하려면 다음 내용을 참조하여 프로젝트를 솔루션으로 업그레이드하십시오.
| 업그레이드된 프로젝트는 이전 소프트웨어 버전에서는 정상적으로 단독 사용할 수 없으므로 반드시 미리 프로젝트를 백업하십시오. |
프로젝트를 업그레이드하기 전에 다음 주의사항을 확인해야 합니다.
-
네트워크 연결 상태를 확인하십시오. 네트워크 연결이 비정상적인 경우 업그레이드가 실패합니다.
-
업그레이드할 프로젝트가 백업되었는지 확인하십시오. 이전 버전의 소프트웨어를 사용하여 업그레이드된 프로젝트를 열면 원래 구성 정보가 유효하지 않게 됩니다.

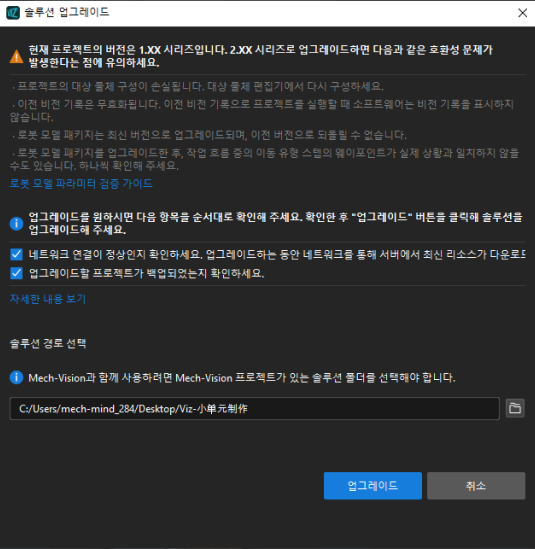

모든 사항을 확인한 후 3D 시뮬레이션 화면의 경고 메시지에서 솔루션으로 업그레이드를 클릭하고 솔루션 업그레이드 창의 안내에 따라 관련 확인 항목을 체크한 후 사용할 Mech-Vision 프로젝트가 있는 솔루션 경로를 선택하여 프로젝트를 솔루션으로 업그레이드하십시오.
| 경고 메시지에서 솔루션으로 업그레이드를 클릭하는 것 외에도 프로젝트를 저장하는 모든 작업(저장, 다른 이름으로 저장, JSON으로 저장, 솔루션으로 내보내기 포함)은 프로젝트를 솔루션으로 업그레이드합니다. |
