세그먼트 간의 협각을 측정하기

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 스텝은 라인 세그먼트 간의 각도를 재는데 사용됩니다.

응용 예시

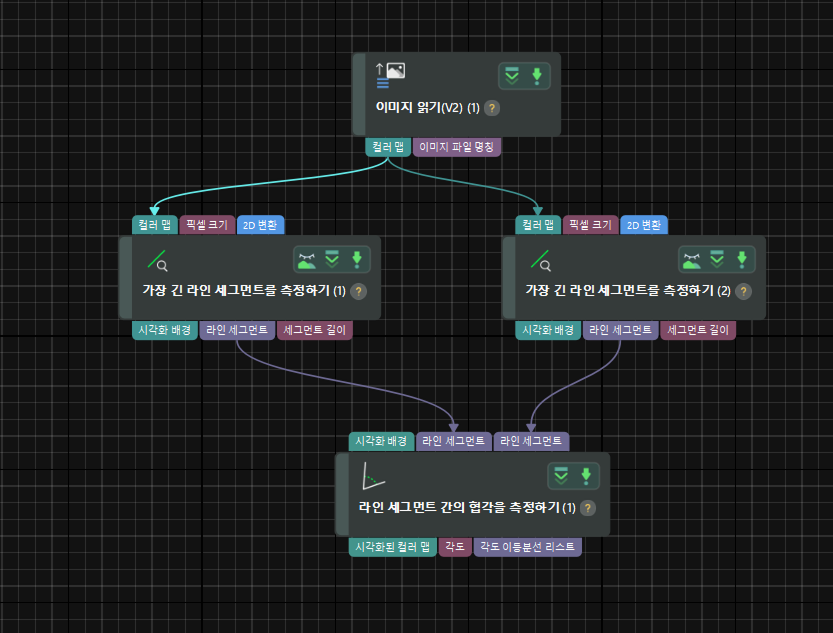

measure angles segments to segments application sample

이미지 V2를 읽기, 가장 긴 라인 세그먼트를 측정하기, 세그먼트 간의 협각을 측정하기 스텝을 조합하여 세그먼트 간의 협각을 측정합니다.

스텝 연결

  1. 가장 긴 라인 세그먼트를 측정하기(1)를 클릭하여 스텝 입력 포트 선택 창에서 "입력1(컬러 맵)"의 드롭다운 메뉴를 "그림_1_컬러맵 읽어내기"로 선택합니다.

  2. 가장 긴 라인 세그먼트를 측정하기(2)를 클릭하여 스텝 입력 포트 선택 창에서 "입력1(컬러 맵)"의 드롭다운 메뉴를 "그림_1_컬러맵 읽어내기"로 선택합니다.

  3. 세그먼트 간의 협각을 측정하기를 클릭하여 스텝 입력 포트 선택 창에서 "입력2(선)"의 드롭다운 메뉴를 "가장 긴 라인 세그먼트 측량하기 _1_ 라인 세그먼트"로 선택합니다. "입력3(선)"의 드롭다운 메뉴를 "가장 긴 라인 세그먼트 측량하기 _2_ 라인 세그먼트"로 선택합니다.

파라미터 조정 및 결과 확인

이 스텝을 클릭하여 스텝 파라미터 화면에서 대상 물체의 이미지 데이터 경로 등 파라미터를 설정하세요.(사용자가 대상 물체를 포함한 컬러 맵을 미리 준비해야 함) 실행 버튼을 클릭하여 프로젝트를 실행합니다.

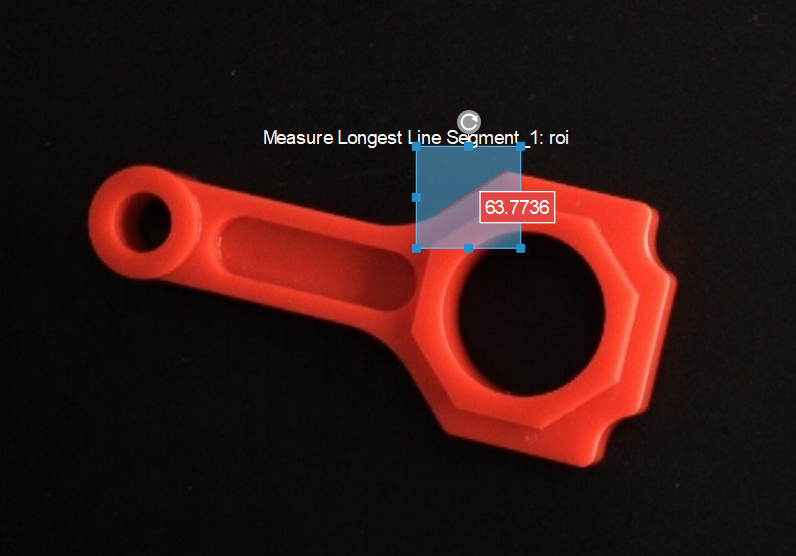

이 스텝을 한번 클릭하여 패널에서 관심 영역을 선택합니다. 아래 그림과 같습니다.

measure angles segments to segments measure angle 1

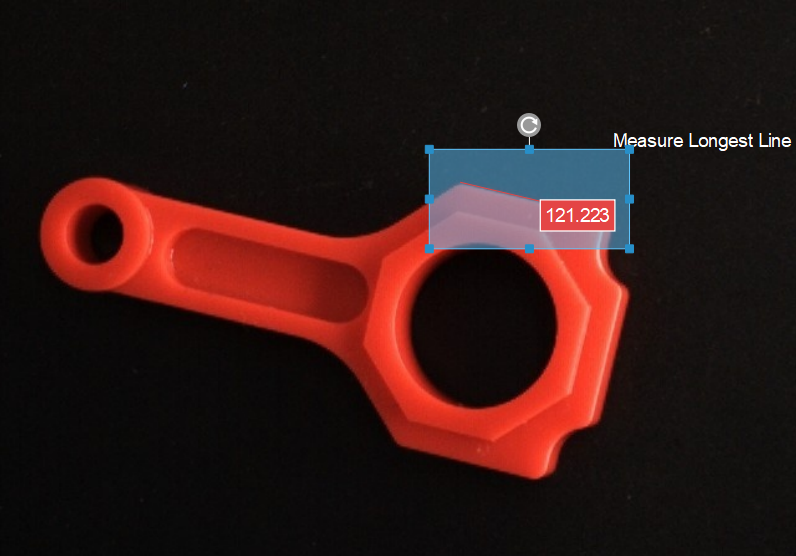

이 스텝을 한번 클릭하여 패널에서 관심 영역을 선택합니다. 아래 그림과 같습니다.

measure angles segments to segments measure angle 2

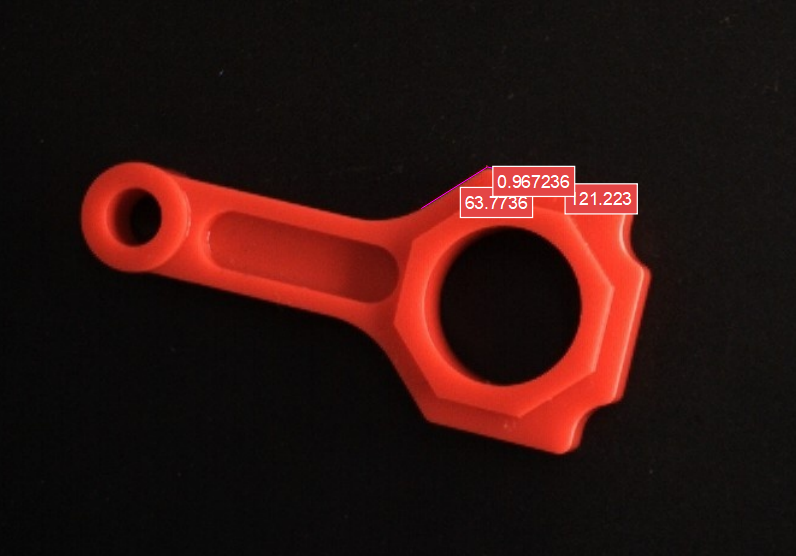

  • 측정 결과 출력 또는 결과 보기 창에서 세그먼트 간의 협각을 확인할 수 있습니다.(단위:°) 사용자는 상한 및 하한을 설정하여 측정된 값이 적합한지 확인할 수 있습니다.

measure angles segments to segments measure angle 3
