직선을 감지하고 측정하기

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 스텝의 내용은 유지 보수 중입니다. 이 스텝에 대한 자세한 정보가 필요한 경우 Mech-Mind Robotics온라인 커뮤니티에서 문의하십시오.

기능 설명

감지할 라인 세그먼트를 포함한 ROI 영역을 수동으로 설정합니다. 이 스텝은 라인 세그먼트를 감지하고 라인 세그먼트 정보를 출력할 수 있습니다. 수동으로 선택된 ROI 구역 안에 ROI 구역과 수평으로 배열된 가장자리 감지 상자가 생성될 것입니다. 가장자리 감지 상자 내에서 그레이스케일 변화를 통해 물체의 가장자리 펴인트를 감지하고 마지막으로 가장자리 포인트를 통해 정확한 원을 피팅할 것입니다.

응용 시나리오

이 스텝은 측정 시나리오에서 나중에 물체의 물리적 크기를 계산하기 위해 이미지 속의 물체 에지 라인 세그먼트의 위치(단위: 픽셀)를 인식하는 데 사용됩니다.

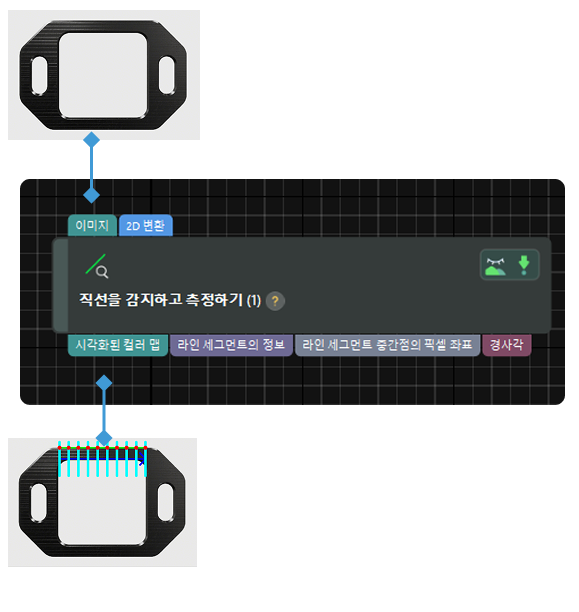

입력 및 출력

  • 입력:

    1. 이 포트에 입력한 이미지의 ROI에서 라인 세그먼트가 검출될 것입니다.

    2. 이 포트에 입력한 2D 변환은 이전 실행 중에 설정된 ROI를 적당한 위치로 전환하는 데 사용됩니다.

  • 출력:

    1. 시각화된 이미지.

    2. 감지된 라인 세그먼트 끝점의 픽셀 좌표.

    3. 감지된 라인 세그먼트 중간점의 픽셀 좌표.

    4. 감지된 직선과 이미지의 수평 방향 사이의 각도 범위: -180°에서 180°까지 이미지의 오른쪽을 가리키는 수평 방향은 0°로 설정되며계, 시계방향은 양수입니다.
