라인 세그먼트와 원 사이의 교차점 계산

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능 설명

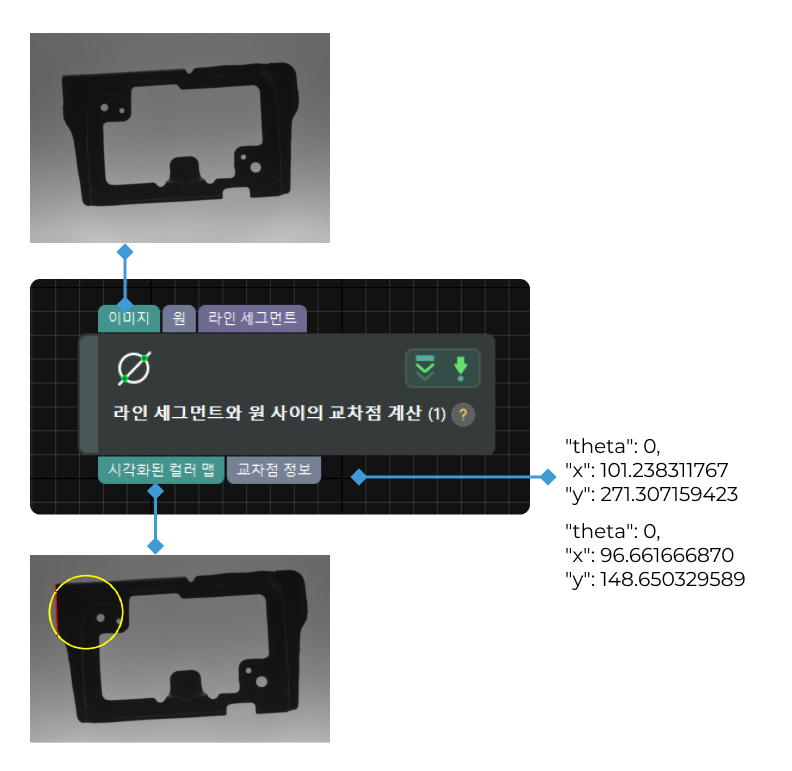

이 스텝은 입력된 라인 세그먼트나 라인 세그먼트의 쌍방항 연장선과 원 사이의 교차점의 픽셀 좌표를 계산하는 데에 사용됩니다.

일반적으로 측정 시나리오에서 물체 특징점을 찾는 데 사용됩니다.

교차점 유형

파라미터 설명: 계산해야 할 교차점 유형을 지정합니다.

값 리스트: Within Endpoints, Line Extension

기본값: Within Endpoints

Within Endpoints: 라인 세그먼트 안의 원과의 교차점을 계산합니다. 라인 세그먼트와 원은 교차점이 없으면 출력된 교차점 정보는 없게 됩니다.
Line Extension: 라인 세그먼트의 Line Extension에 있는 교차점을 계산합니다. 라인 세그먼트의 Line Extension은 원과 분리되면 출력된 교차점 정보는 없게 됩니다.

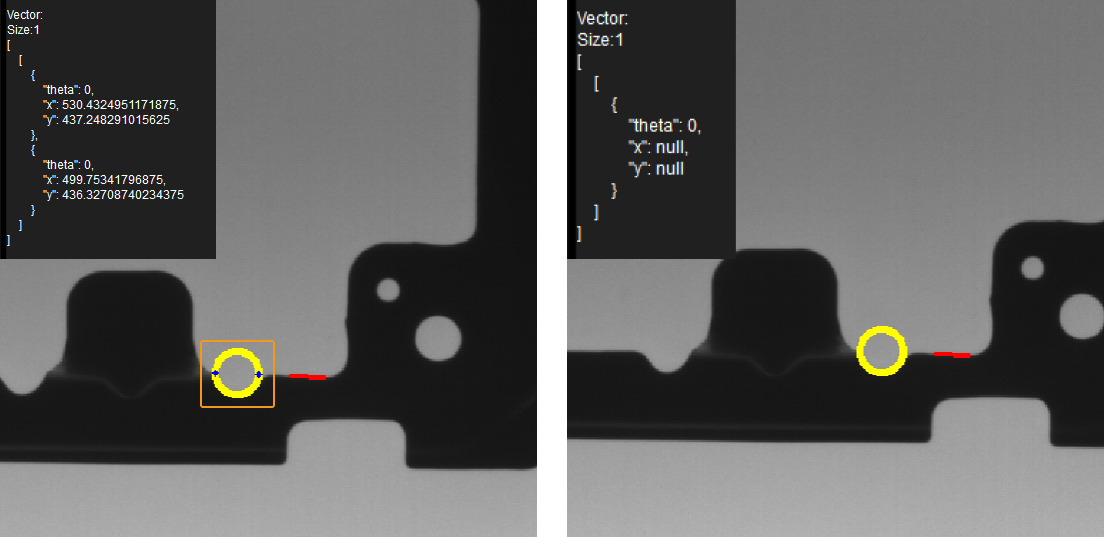

아래 그림과 같이 왼쪽 그림은 교차점 유형이 Line Extension일 때의 계산 결과를 나타내고, 오른쪽 그림은 교차점 유형이 Within Endpoints일 때의 계산 결과를 나타냅니다. 파란색 점은 교차점을 나타냅니다.
