현재 최신 버전 (2.1.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.
■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.
이 스텝의 내용은 유지 보수 중입니다. 이 스텝에 대한 자세한 정보가 필요한 경우 (docs@mech-mind.net)로 문의하십시오.
기능 설명
사용자가 수동으로 측정될 원이 있는 ROI를 설정하면 이 스텝은 ROI에 있는 원을 감지하고 원의 정보를 출력할 것입니다. 수동으로 선택된 ROI 내에서 대략적으로 작성된 원 둘레를 따라 배열된 가장자리 감지 상자가 생성될 것입니다. 가장자리 감지 상자 내에서 그레이스케일 변화를 통해 물체의 가장자리 펴인트를 감지하고 마지막으로 가장자리 포인트를 통해 정확한 원을 피팅할 것입니다. 상기 원주는 ROI의 중심을 원심으로 하여 ROI의 반높이 및 반넓이 중 작은 것을 반지름으로 합니다.
응용 시나리오
이 스텝은 측정 시나리오에서 나중에 물체의 물리적 크기를 계산하기 위해 이미지 속에서 원의 중심 및 반경(단위: 픽셀)을 인식하는 데 사용됩니다.

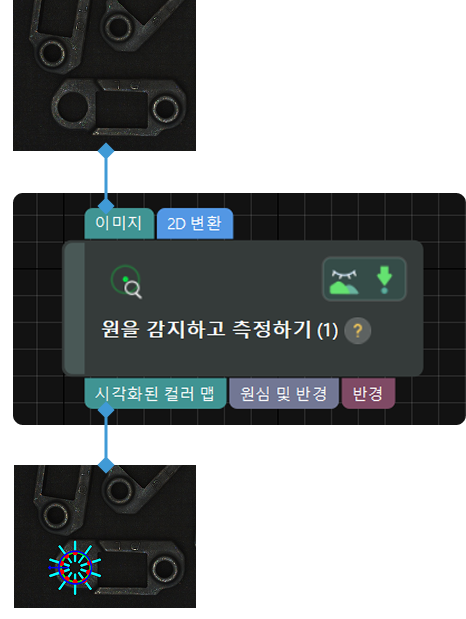

입력 및 출력
입력:
이 포트에 입력한 이미지의 ROI에서 원이 검출될 것입니다.
이 포트에 입력한 2D 변환은 이전 실행 중에 설정된 ROI를 적당한 위치와 방향으로 전환하는 데 사용됩니다.
출력:
시각화된 이미지.
검출된 원 중심 및 반경(단위: 픽셀).
