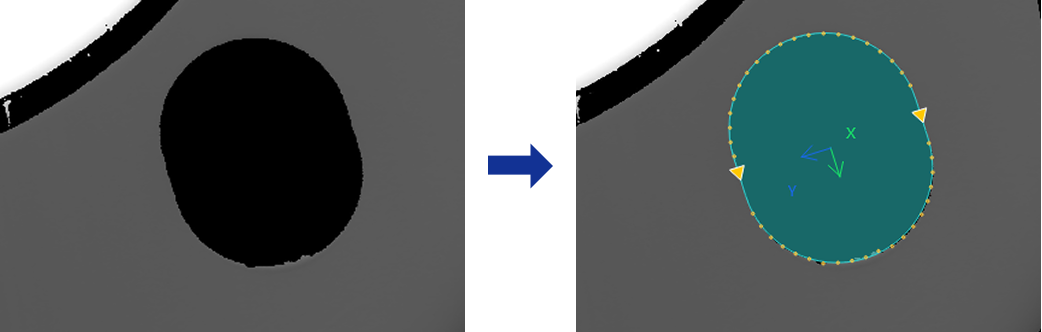

检测并拟合腰型孔
基本概念
-
腰型孔
一种中间为矩形、两端为半圆的孔结构，广泛用于机械和汽车零件设计以允许一定的滑动或调节。
-
卡尺
在图像处理过程中，用于在特定区域检测边缘的虚拟测量工具，通过调整其数量、宽度和长度可影响边缘检测的精度及稳定性。
-
边缘极性
指图像中边缘灰度值变化的方向，例如从暗到亮、从亮到暗。
参数说明
| 参数 | 解释 |
|---|---|
ROI设置 |
你可以绘制一个腰型孔ROI，系统将根据卡尺设置提取多列像素，每列像素中检测的边缘点将用于腰型孔拟合。 对于腰型孔等闭合 ROI，卡尺检测边缘的方向为从 ROI 内部指向外部。一般无需调整卡尺方向，ROI 旋转不会影响检测方向。 |
边缘极性 |
该参数用于指定边缘处灰度值的变化方向。 值列表：
|
滤波窗口大小 |
指定对提取的每列像素在其方向上进行滤波时使用的窗口大小。滤波可减少噪声，提升边缘检测结果的稳定性。 |
边缘类型 |
定义边缘检测中要保留的边缘类型。 值列表：最优、首个、最后一个 |
灰度变化阈值 |
该参数决定在提取的像素列中，边缘处相邻像素点的灰度值变化量需大于或等于该阈值时，才会检测到边缘点。合理设置该参数值，可有效过滤微弱边缘和噪声。 |
使用相对阈值 |
勾选该参数后，只有当一列像素中边缘处相邻像素点间的灰度值变化量不小于该列像素上最大变化量的指定百分比时，才会检测到边缘点。勾选后，需设置相对阈值。 |
离群点百分比 |
拟合腰型孔过程中要剔除的离群点的比例。 |
