梅卡曼德涂胶工控机用户手册

您正在查看最新版本（Vlatest）的文档。如果您想查阅其他版本的文档，可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本，请随时联系梅卡曼德技术支持。

该用户手册适用于梅卡曼德 IPC-ORIG-GL2D/IPC-ORIG-GL2D-NIC型号工控机（统称为“涂胶工控机”）。

IPC-ORIG-GL2D/IPC-ORIG-GL2D-NIC型号工控机适用于使用2D涂胶相机的场景。

1. 安全须知

  • 为防止触电或设备受损，在每次插拔、重新安装或配置电路板之前，务必先关闭交流电源或将电源线从插座中拔出。

  • 移动产品时，必须先将交流电源线从插座中拔下。

  • 为避免频繁开关机对设备造成不必要的损害，关机后应至少等待30秒再重新开机。

  • 若需进行升级或拆装操作，应在防静电工作台上完成，因为部分精密元件对静电放电(ESD)非常敏感。将产品部件置于接地无静电的操作平台上且不要滑动、避免不必要的走动等方法降低ESD可能造成的危害。

  • 若没有防静电工作台，可通过佩戴防静电手环、在接触部件前先触摸机箱金属部分、插拔部件时保持与金属机箱接触、仅握住部件边缘（尤其是电路板）以及将部件放置在接地且无静电的操作台上并避免滑动等方式，减少静电带来的风险。

  • 确保系统具备良好的散热和通风条件。

  • 设备应远离灰尘、潮湿和高温环境。

  • 本用户手册的内容在编写过程中，每个步骤均经过检查。如你发现任何疑问或错误等，请随时与梅卡曼德联系。

  • 本产品必须由专业人士负责安装、连接、使用和维护。请正确运输、储存、安装、连接、使用和维护，以确保产品的安全运行。

  • 本产品可在无需连接互联网的情况下独立运行。如需进行软件更新、远程维护或数据同步等操作，可根据实际需求选择启用网络连接。默认情况下，产品不会主动访问任何外部网络。

2. 技术参数

规格型号 IPC-ORIG-GL2D IPC-ORIG-GL2D-NIC

配置

CPU

Intel i7-9700 3.00GHz

内存

DDR4 2666Mhz 16GB

显卡

NVIDIA GeForce® RTX 3050

存储

1T SSD

操作系统

Windows 10 Professional

无线网络

无

风扇

有

外部接口

网口

6 x 1GbE

8 x 1GbE

USB口

4 x USB 2.0
4 x USB 3.0

串口

2 x RS232 COM

数字IO

无

显示接口

板载：VGA、HDMI；独立显卡：HDMI、DP、DVI

结构

尺寸（宽×深×高）

330mm × 352mm × 190mm

重量（净重）

约18kg

电气特性

电源

交流输入：100240V，5A，5060Hz

额定功率

500W

环境

运行环境

工作温度：-20~60°C，温度变化率 ≤ 10°C/h；湿度：10~95%；无冷凝；湿度波动 ≤ 15%RH/h

存储环境

存储温度：-3070°C；湿度：1095%；无冷凝；长期存储需采取防潮措施

散热空间

需放置控制柜内，机箱四周预留≥5cm通风间隙，保证风道通畅

安全与认证

EMC认证

FCC、ICES-003、CE-EMC、VCCI、KC

环保合规

RoHS、WEEE

防护等级

IP20

保修

保修期

2年

3. 产品说明

3.1. 概述

本产品为2D涂胶相机配套使用的工控机。

3.2. 产品外观

3.2.1. 前面板

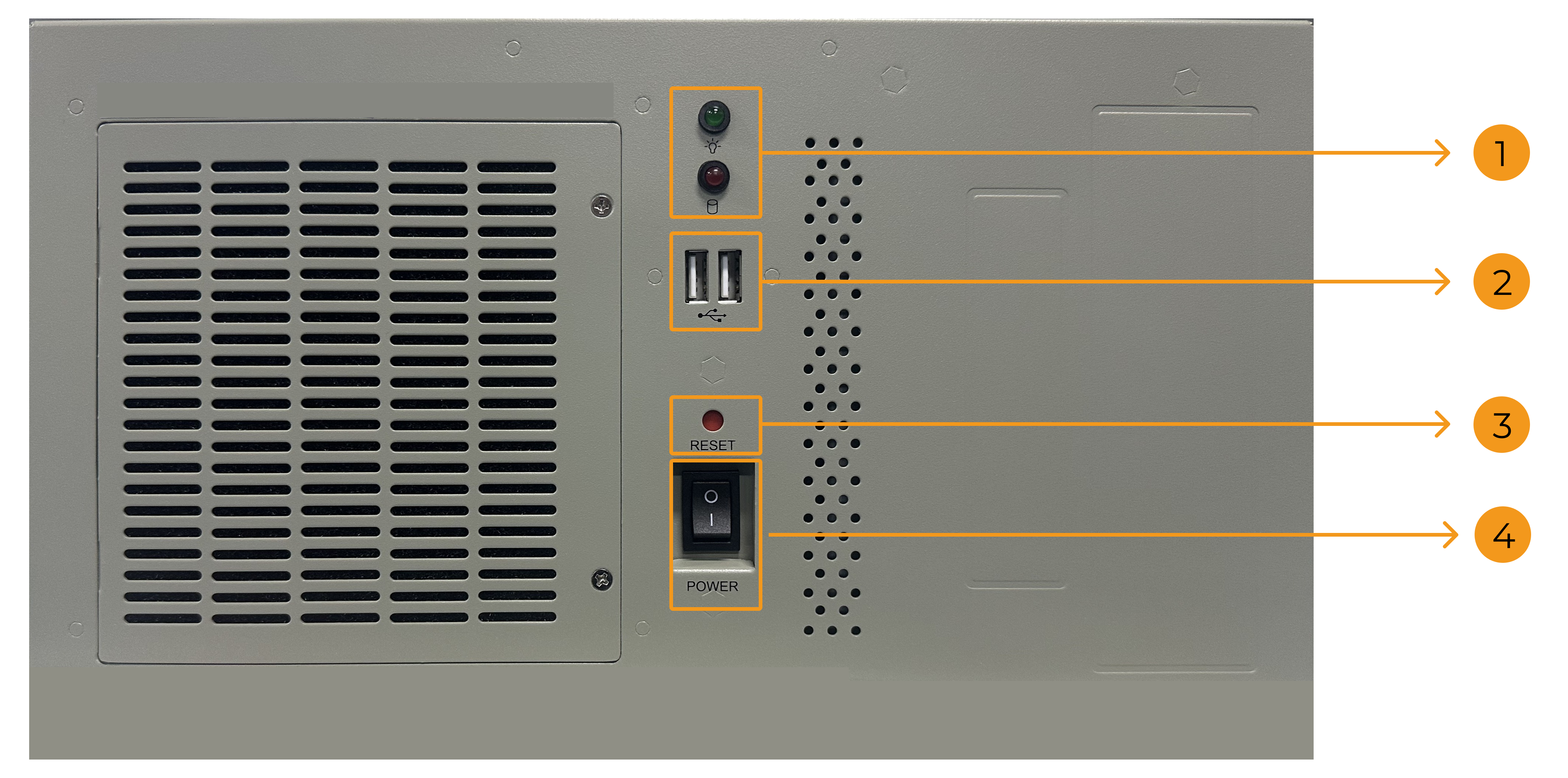

本产品的前面板和接口如下图所示。

ipc front
序号 描述

1

电源/硬盘LED指示灯

2

2 x USB 2.0接口

3

复位按钮

4

电源开关

LED指示灯含义如下表所示。

指示灯 含义

电源指示灯（绿）

指示设备状态。

  • 不亮：已断开电源。

  • 绿色：设备运行中。

硬盘HDD指示灯（红）

指示硬盘访问状态。

  • 不亮：无硬盘读写操作。

  • 红色：正在读写硬盘。

3.2.2. 后面板

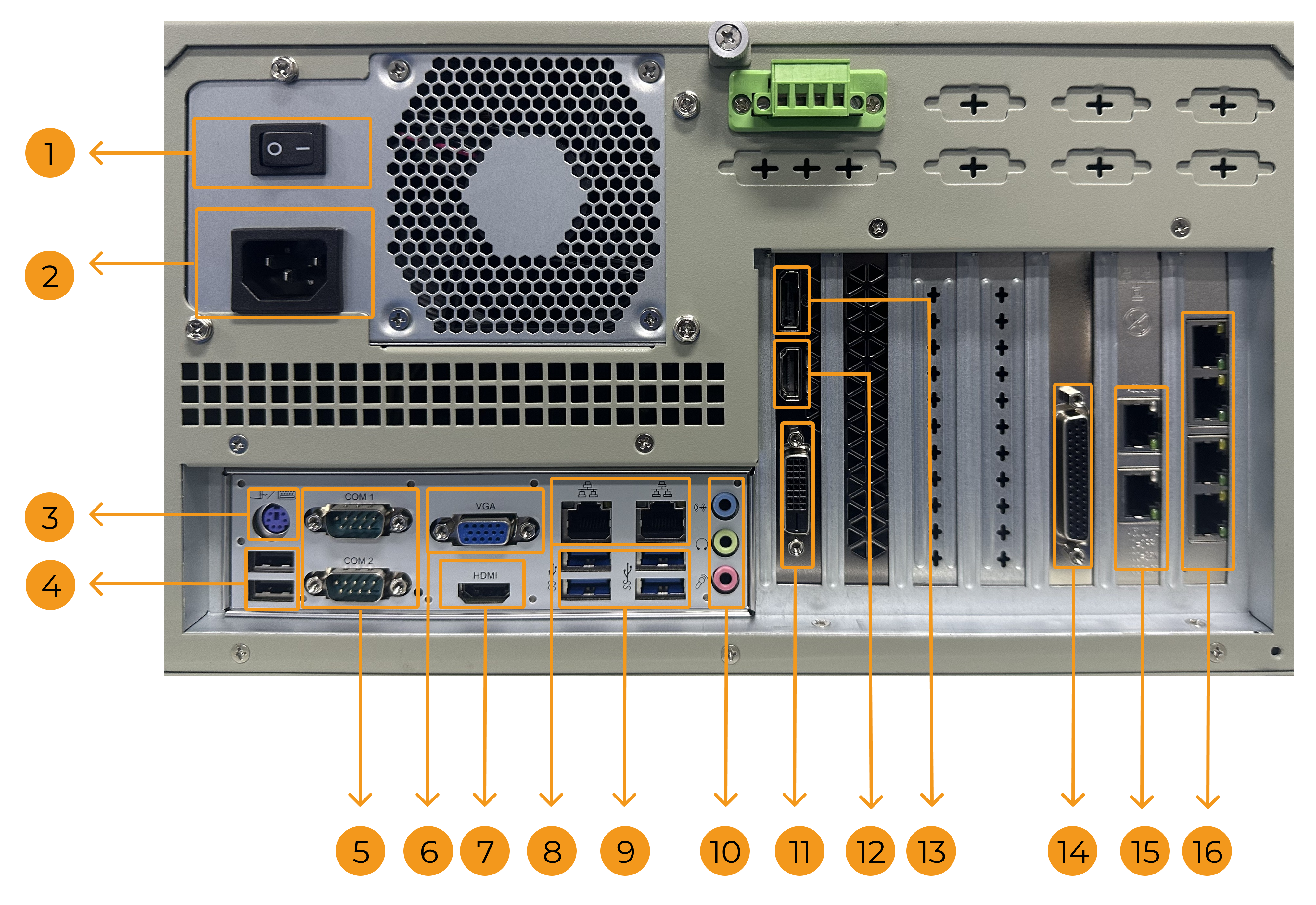

本产品的后面板和接口如下图所示。

ipc rear
序号 描述 序号 描述

1

电源开关

2

电源接口

3

键盘/鼠标接口（PS/2）

4

2 x USB 2.0

5

2 x COM接口

6

VGA接口

7

HDMI接口

8

2 x 1GbE网口（板载）

9

4 x USB 3.0

10

音频接口

11

DVI接口（显卡提供）

12

HDMI接口（显卡提供）

13

DP接口（显卡提供）

14

涂胶相机专用串口卡

15

2 x 1GbE网口（扩展，仅IPC-ORIG-GL2D-NIC型号）

16

4 x 1GbE网口（扩展）

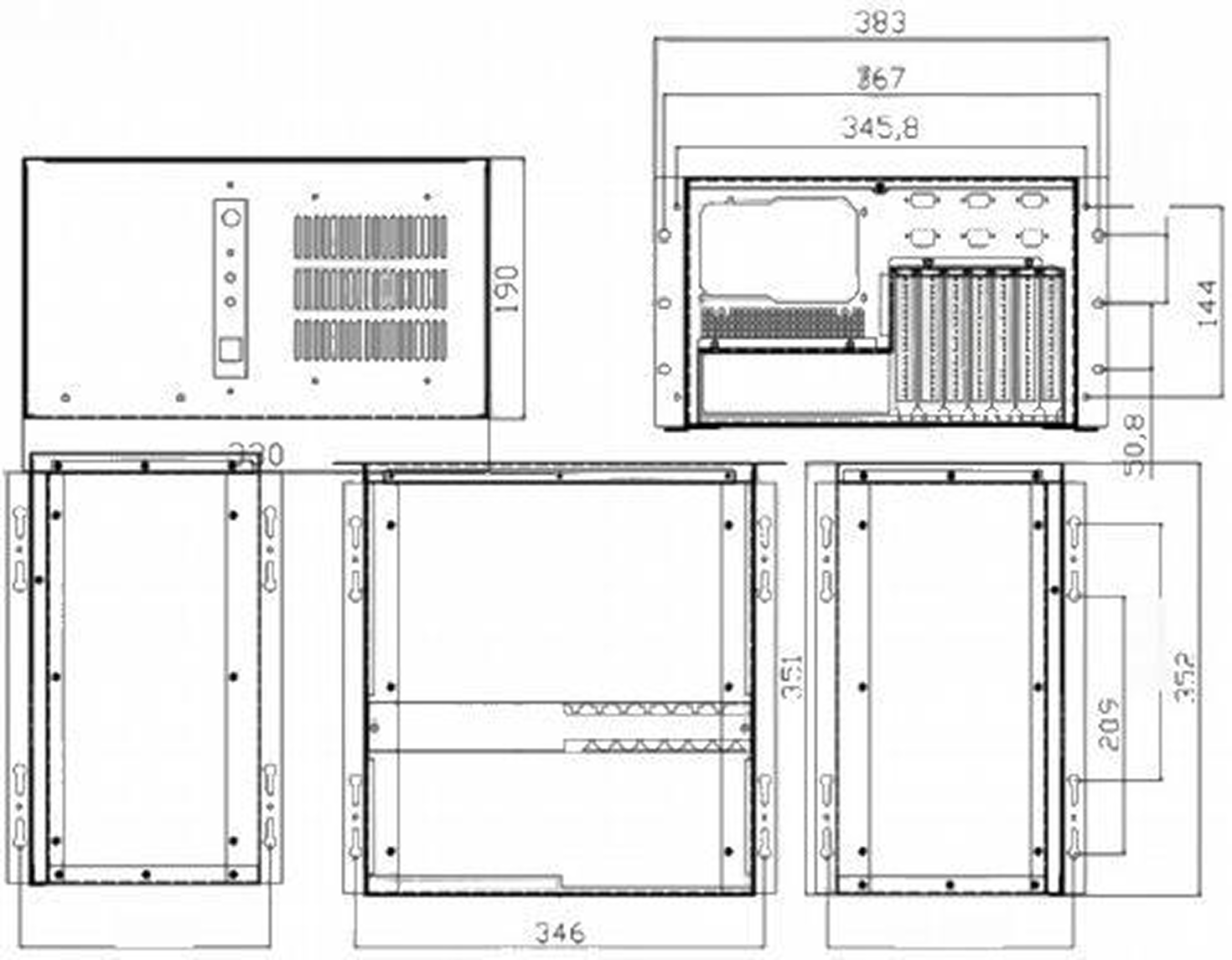

3.3. 尺寸及安装孔

ipc dimensions

4. 安装

4.1. 开箱清单

如果以下清单中列出的某些组件丢失，请停止安装并联系梅卡曼德技术支持人员。

本产品发货时配备以下组件：

序号 物品 数量 示意图

1

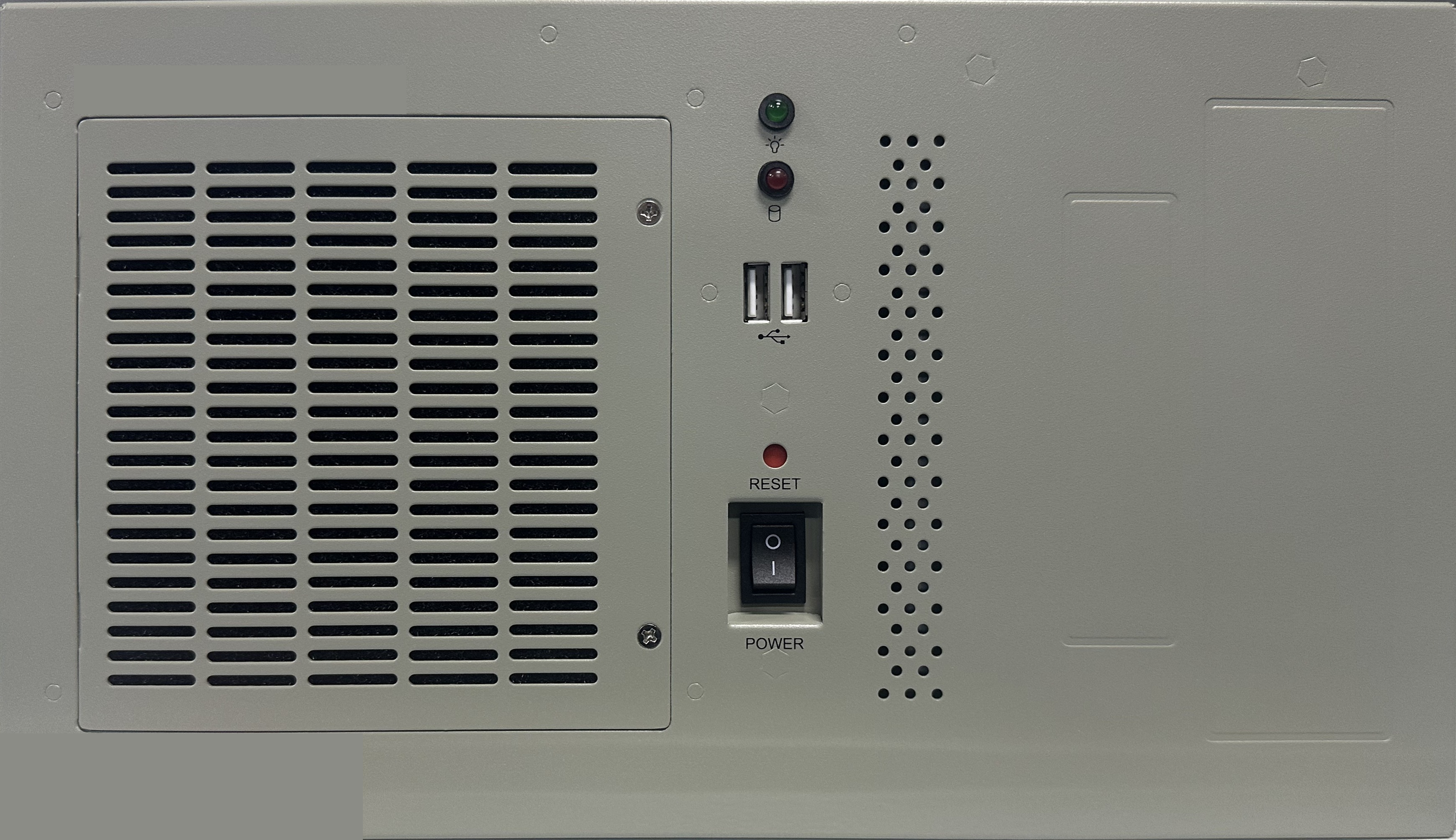

IPC-ORIG-GL2D/IPC-ORIG-GL2D-NIC

1

ipc

2

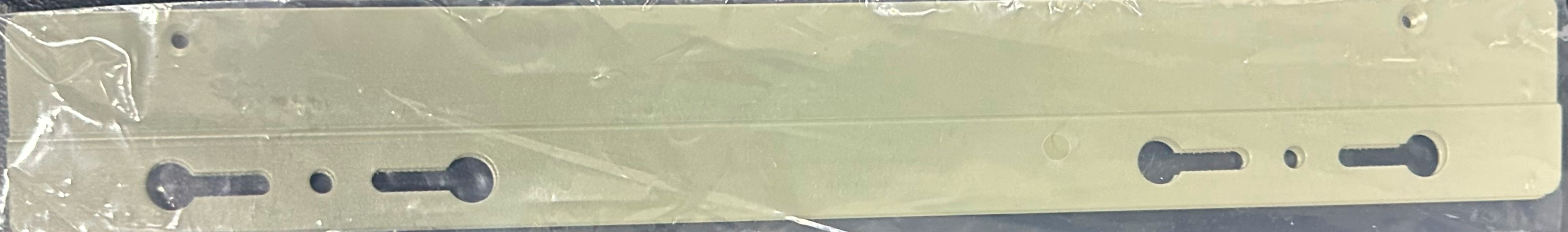

安装支架

2

ipc brackets

3

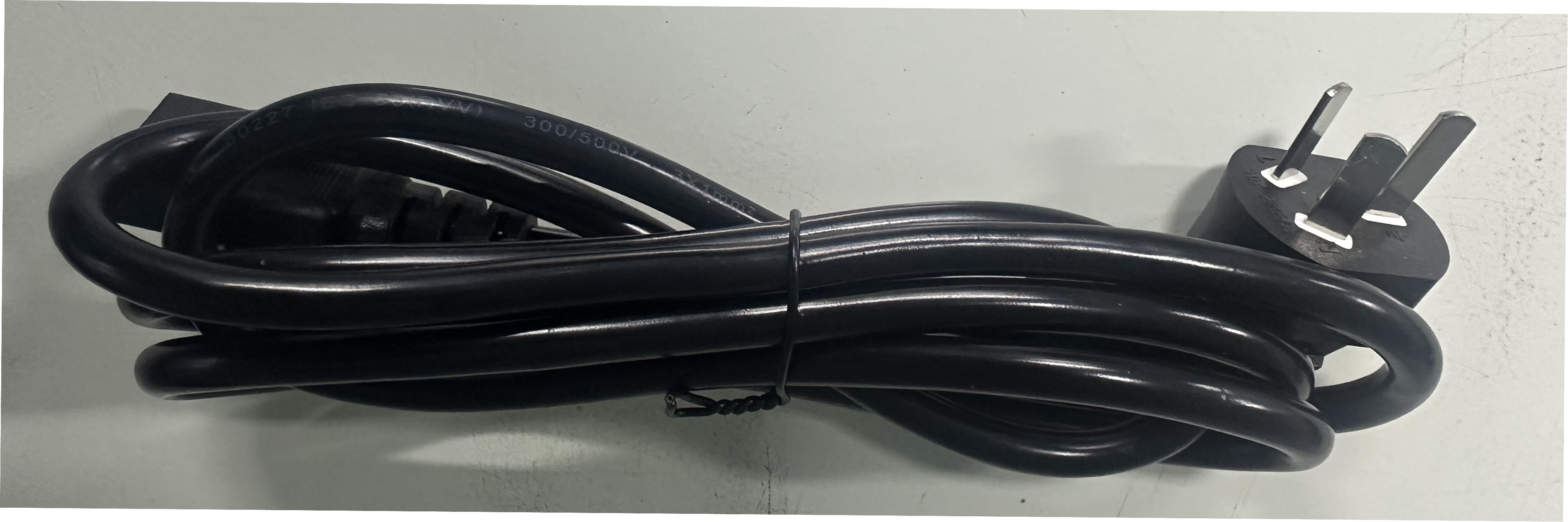

电源线

1

ipc power cord

4

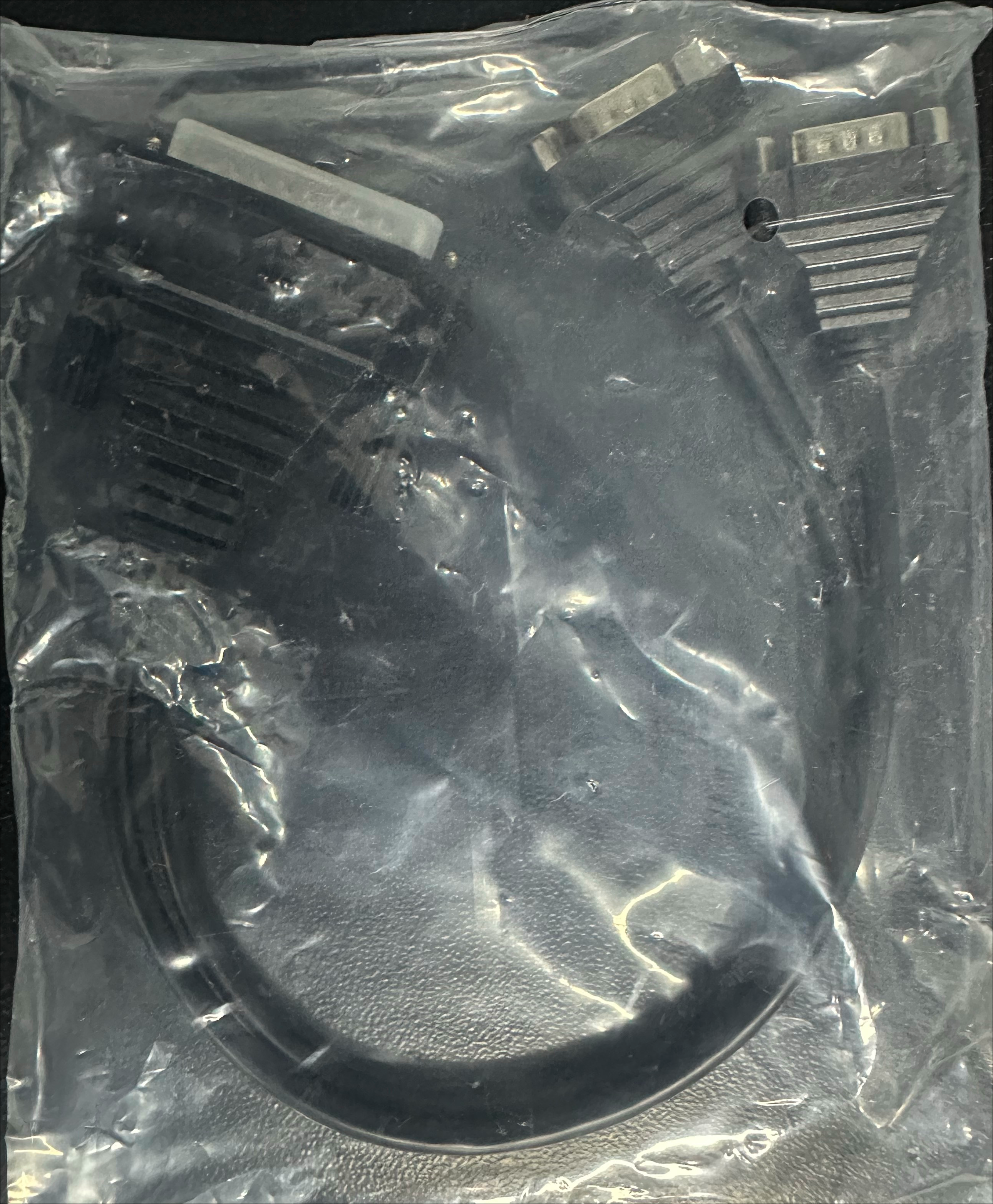

串口转接线

1

ipc connection line

5

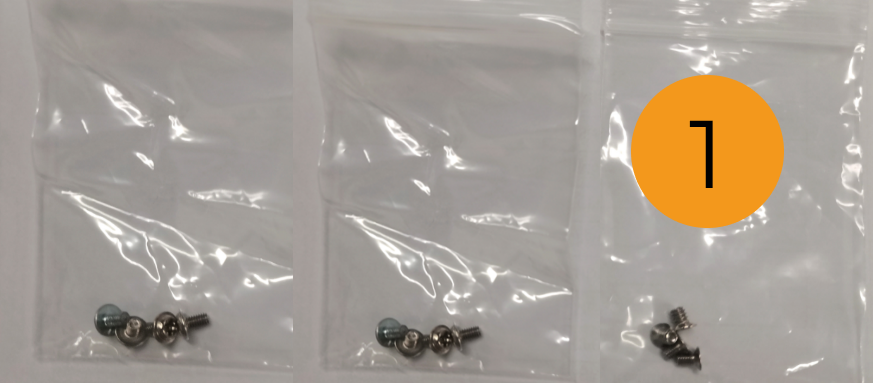

固定螺丝（1为支架螺丝）

12

ipc screws

6

产品检测报告

1

/

4.2. 安装注意事项

在安装本产品之前，请注意以下安装事项：

  • 阅读用户手册：本产品用户手册提供了完整的安装和配置选项说明。请在安装前阅读。

  • 危险！切断电源：在安装过程中需全程切断工控机电源，否则可能会发生触电和人身伤害。

  • 合格人员：本产品必须由专业人士来安装。

  • 空气流通：安装本产品时，请确保有足够的空气流通。本产品的冷却通风口不得有任何物体遮挡。请至少为本产品周围预留5cm的间隙，以防止系统过热。

4.3. 使用安装支架进行安装

请按照以下步骤，使用两个安装支架将工控机固定到墙壁或其它平面上。

  1. 翻转工控机。

  2. 将支架两侧的固定螺丝孔与底面上相应的固定螺丝孔对齐。

  3. 将支架螺丝分别插入支架，以此来固定工控机和支架。

  4. 在预定的安装表面上打孔。

  5. 将安装支架两侧的安装孔和预定安装表面所打的孔一一对齐。

  6. 使用固定螺丝（需自备），将工控机固定到目标安装表面。

    你也可以将工控机平放到控制柜中。

5. 外部接口说明

5.1. 电源接口

该电源接口可以通过电源线接入100 ~ 240V AC，50 ~ 60Hz，5A电源。

5.2. 网口

网口允许工控机连接到外部网络。

按照以下步骤，将工控机连接到外部网络：

  1. 找到工控机上的网口。

  2. 将网线上的RJ45接口对准其中一个网口。

  3. 将网线上的RJ45接口插入网口。

工控机的每一个网口都有两个状态发光二极管（LED）。活动/连接LED指示灯指示端口的连接状态或活动，速度LED指示灯指示端口的连接速度。

网口的LED指示灯含义如下表所示。

LED指示灯 状态 描述

活动/连接LED指示灯

熄灭

无连接

黄色

有连接

闪烁

正在发送/接收数据

速度LED指示灯

熄灭

连接速度10Mbps

绿色

连接速度100Mbps

橙色

连接速度1Gbps

6. 维护与清洁

请遵循以下说明维护和清洁本产品。

6.1. 清洁措施

在清洁本产品的各个部分或组件之前，请详细阅读以下说明。

  • 本产品内部无需清洁，防止液体流入到本产品内部。

  • 用真空吸尘器清洁本产品时，注意所有可抽取式的小组件。

  • 清洁本产品前需断开本产品的电源。

  • 清洁本产品时，注意不要使用可能引起过敏反应的溶剂或化学物质。

  • 请勿在本产品周围饮食和吸烟。

  • 请定期清洁进风口防尘网，避免灰尘堆积影响散热性能。

6.2. 清洁工具

本产品的一些组件只能使用专门的工具进行清洁。以下是清洁本产品时使用到的物品清单。

  • 布——清洁本产品时，请使用一块柔软洁净的布。

  • 水或医用酒精——用水或医用酒精的沾湿的布可用来擦拭本产品。

  • 真空吸尘器——使用专用于电脑除尘的真空吸尘器是清洁本产品的最佳方式之一。

  • 棉签——用酒精或水沾湿的棉签是用来擦拭卫生死角的绝佳工具。最好使用无纤维脱落的棉签（如泡沫棉签）进行清洁。

7. 获取帮助

如果你需要获取技术支持，请通过以下任一方式联系梅卡曼德技术支持人员：
