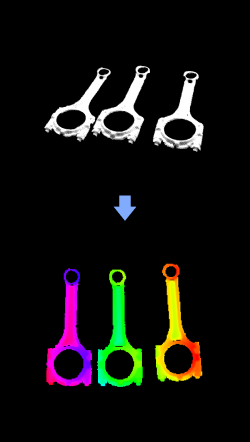

正交投影
参数说明
正交投影设置
| 参数 | 解释 |
|---|---|

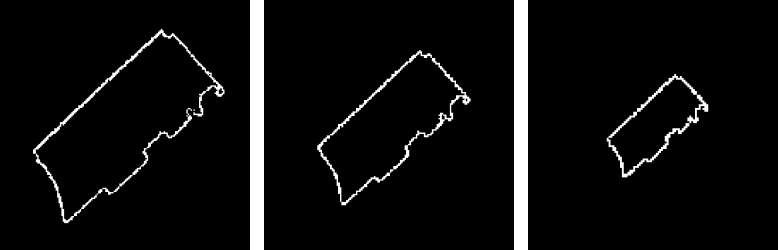

分辨率 |
参数解释：该参数表示正交投影形成的 2D 图像中每单位长度（1m）上像素的数量。 默认值：1000.0000 调节说明：具体效果见 调节示例 。 |

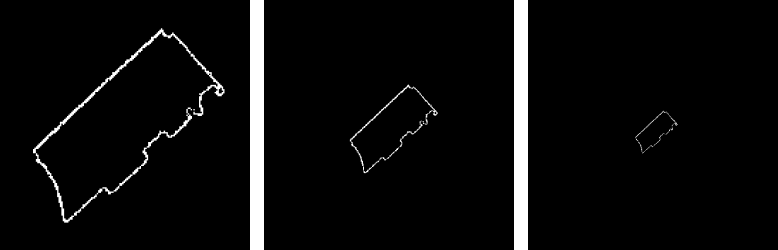

掩膜空白边框宽度 |
参数解释：正交投影后形成的 2D 图像的掩膜四周会被加上空白边框。该参数用于设定空白边框的宽度。 默认值：100px 调节说明：具体效果见 调节示例 。 |
| 参数 | 解释 |
|---|---|
使用指定最小点 |
参数解释：该参数表示点云包围盒上 X、Y 值最小的角。指定最小点和最大点后，将在最大点和最小点之间的范围上进行正交投影。 默认值：不勾选。 调节说明：若勾选该项，需设置最小点 X 值和最小点 Y 值。 |
最小点 X 值 |
默认值：0.000 mm 调节建议：在未勾选使用指定最小点的情况下运行工程后，日志栏将输出参考值。可根据参考值来尝试调整该参数，直至正交投影后的效果符合预期（无干扰点云，只保留目标物体所在区域）。
|
最小点 Y 值 |
默认值：0.000 mm 调节建议：同最小点 X 值。 |
使用指定最大点 |
参数解释：该参数表示点云包围盒 X、Y 值最大的角。指定最小点和最大点后，将在最大点和最小点之间的范围上进行正交投影。 默认值：不勾选。 调节说明：若勾选该项，需设置最大点 X 值和最大点 Y 值。 |
最大点 X 值 |
默认值：0.000 mm 调节建议：同最小点 X 值。 |
最大点 Y 值 |
默认值：0.000 mm 调节建议：同最小点 X 值。 |
Z 值缩放系数 |
参数解释：该参数用于对正交投影后生成的 2D 深度图中的 Z 值进行缩放，实现单位换算。例如，当需要将 Z 值从米（m）转换为毫米（mm）时，应将该参数设置为 1000。 默认值：1000.000 |
