缩放2D ROI内的图像

您正在查看预发布版本（V2.2.0）的文档。如果您想查阅其他版本的文档，可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本，请随时联系梅卡曼德技术支持。

功能描述

该步骤可将图像的感兴趣区域缩放至指定尺寸。

scale image in 2d roi function description

使用场景

该步骤用于深度学习相关步骤的图像预处理阶段，通常与深度学习相关步骤、 还原缩放后ROI内的图像 连用。

输入与输出

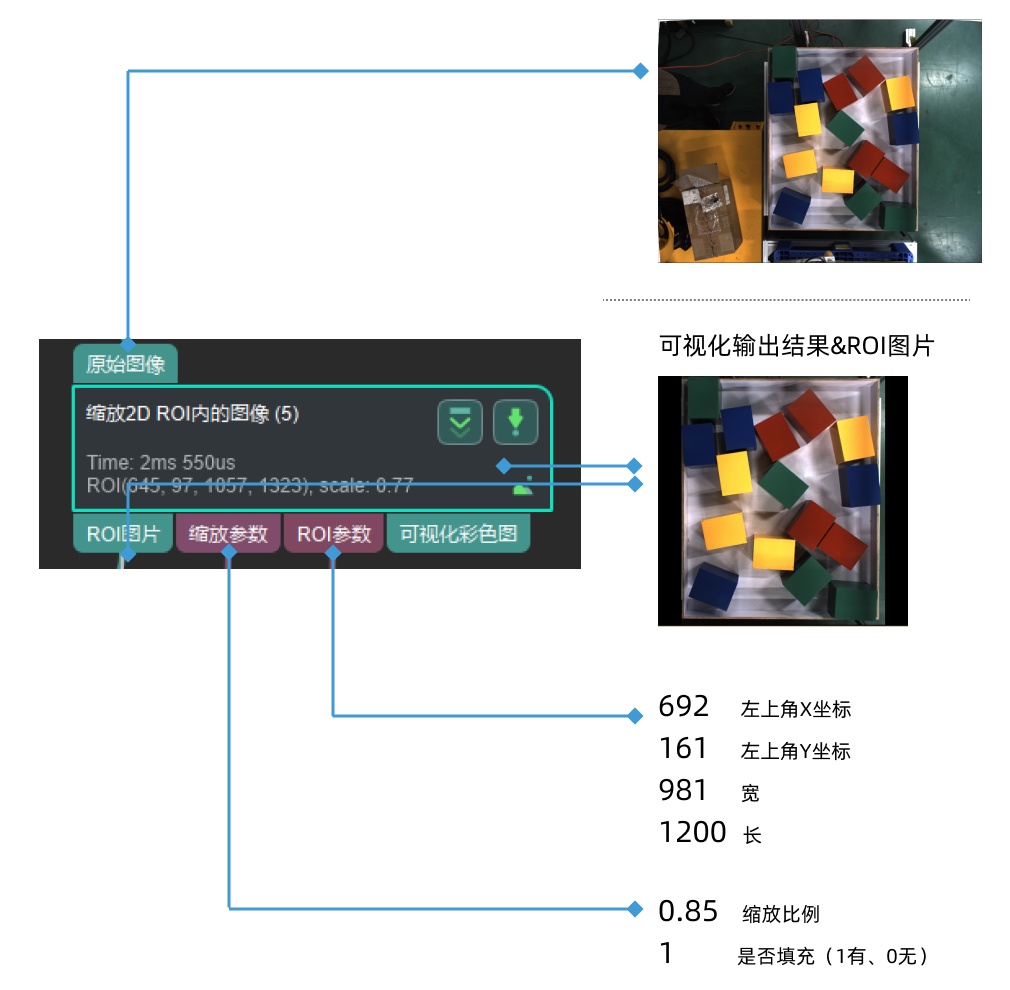

scale image in 2d roi input and output

使用方法

缩放2D ROI内的图像用于将感兴趣区域图像缩放至指定尺寸，通过调节彩色图 ROI 缩放设置与*输出图像的理想长宽设置，输出需要的尺寸。

自动缩放感兴趣区域图像

自动缩放感兴趣区域时，设置如下：

  1. 勾选彩色图 ROI 缩放设置中的自动缩放。

  2. 再勾选输出图像的理想长宽设置中的与输入彩色图 ROI 长宽相同（不缩放）。

输出原始感兴趣区域图像

需要输出原始感兴趣区域图像时，设置如下：

  1. 取消勾选彩色图 ROI 缩放设置中的*自动缩放。

  2. 将自定义缩放系数设置为 1。

  3. 勾选输出图像的理想长宽设置中的*与输入彩色图 ROI 长宽相同（不缩放）。

输出指定倍数的感兴趣区域图像

需要输出指定倍数的感兴趣区域图像时，设置如下：

  1. 取消勾选彩色图 ROI 缩放设置中的自动缩放。

  2. 请根据需要设置自定义缩放系数。该参数大于 1 时，放大图像；该参数小于 1 时，缩小图像。

  3. 勾选输出图像的理想长宽设置中的与输入彩色图 ROI 长宽相同（不缩放）。

输出指定长度或宽度的感兴趣区域图像

需要输出指定长度或宽度的感兴趣区域图像时，设置如下：

  1. 取消勾选输出图像的理想长宽设置中的与输入彩色图 ROI 长宽相同（不缩放）。

  2. 根据需要设置宽度与长度。

  3. 再根据需要选择是否勾选填充。

关于各个参数的具体解释，请参考参数说明。

参数说明

参数 解释

图像输入端口个数（1~8）

参数解释：该参数用于设置步骤图像输入端口的数量。

彩色图 ROI 设置

ROIByFile

参数 解释

彩色图 ROI 文件

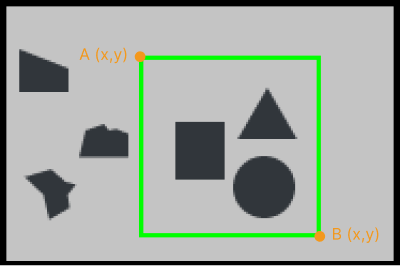

参数解释：该参数用于设置彩色图的感兴趣区域。请参考 设置 2D 感兴趣区域 。下图中，A 为左上顶点，B 为右下顶点。

scale image in 2d roi roi by file

原始图像左上角坐标为 (0, 0) 。

ROIByParam

参数 解释

Start X

参数解释：该参数指感兴趣区域左上顶点的 X 轴坐标。

默认值：0

调节说明：Start X + Width < 原始图像的宽度

Start Y

参数解释：该参数指感兴趣区域左上顶点的 Y 轴坐标。

默认值：0

调节说明：Start Y + Height < 原始图像的高度

Width

参数解释：该参数指感兴趣区域的宽度。

默认值：0

调节说明：Start X + Width < 原始图像的宽度

Height

参数解释：该参数指感兴趣区域的高度。

默认值：0

调节说明：Start Y + Height < 原始图像的高度

scale image in 2d roi roi by param

原始图像左上角坐标为 (0, 0) 。
参数 解释

更新彩色图 ROI 区域的方法

参数解释：该参数用于指定感兴趣区域图像的形式。

值列表：

原始彩色图：感兴趣区域的原始彩色图。

自适应图像边框：使用图像的边框调整彩色图 ROI，自适应调整图像非零点区域中心到 ROI 中心。

外接矩形：提取输入图像的边界矩形的区域，用图像非零点的外接矩形替换原图计算缩放比例。

彩色图 ROI 缩放设置

参数 解释

自动缩放

参数解释：该参数用于自动调整感兴趣区域图像的大小。

默认值：勾选

自定义缩放系数：

参数解释：该参数用于指定感兴趣区域的缩放系数。

调节说明：缩放后图像尺寸 = 感兴趣区域原始尺寸 × 自定义缩放系数。如下图所示，左图为原始尺寸，自定义缩放系数为 0.5。

不勾选自动缩放时，才可设置此参数。

输出图像的理想长宽设置

参数 解释

与输入彩色图 ROI 长宽相同（不缩放）

参数解释：该参数用于设置输出的图像与进行彩色图 ROI 缩放设置后的图像尺寸是否相同。

默认值：不勾选

该参数不勾选时，输出图像的尺寸为进行缩放后的尺寸。

宽度/高度

参数解释：该参数用于指定感兴趣区域图像的宽度/高度，单位为像素（px）。

默认值：1024 px

调节说明：请根据实际情况设置。

不勾选输出图像的理想长宽设置时，才可设置此参数。

填充图像至目标大小

参数 解释

填充

参数描述：感兴趣区域图像等比放大到指定的长度/宽度后，多余的区域将使用填充功能填充。

默认值：勾选

调节说明：推荐使用黑色（0,0,0）或灰色（128,128,128）。

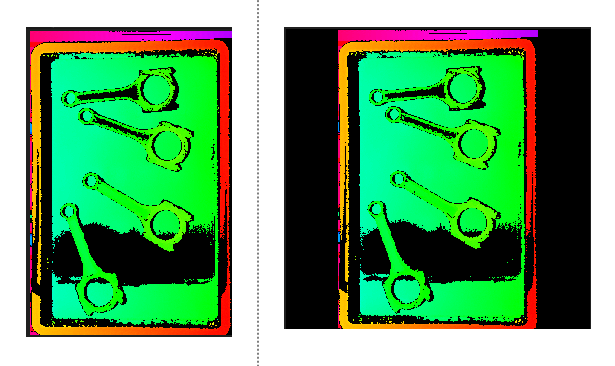

调节示例：不使用填充功能时，感兴趣区域图像等比放大到指定的长度/宽度，如下图左所示；使用填充功能时，感兴趣区域图像一定为指定尺寸，多余的区域将由填充色填充，如下图右所示。

scale image in 2d roi scale filling

R / G /B 值

参数解释：彩色图由 R、G、B 三种颜色组成，设置不同的 R / G /B 值，可以填充不同的颜色。

默认值：0

取值范围：0~255。
