全局变量管理器

您正在查看预发布版本(V2.2.0)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持

功能入口

你可以通过以下方式打开全局变量管理器窗口:

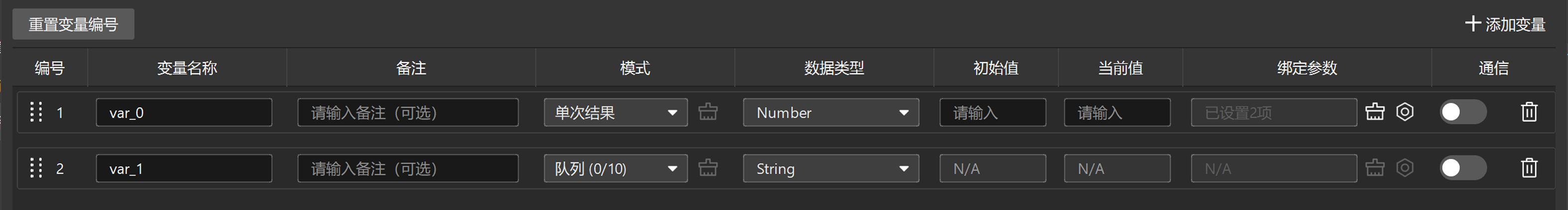

界面描述

global variable management

该工具界面中各选项字段描述如下:

字段 描述

变量名称

全局变量的唯一标识符。

备注

给全局变量设置的备注。

模式

变量中数据的保存与取出方式。

  • 单次结果:变量中始终只保存最近一次的结果,新数据会覆盖旧数据。支持多次取出。

  • 队列:变量中最多可保存10次结果,按保存顺序排队。每次取出操作时获取最早的一次结果并将其移除(先进先出)。

初始值

给全局变量设置的初始值。

仅支持为单次结果模式的全局变量设置初始值,且全局变量的数据类型必须为StringNumber

当前值

用于显示全局变量的当前值。若全局变量的模式为队列,则当前值显示为队列中首个结果。

若全局变量的数据类型为StringNumber,支持手动更改当前值。

绑定参数

当前方案下已绑定到全局变量的步骤参数。这些参数的值会始终与该全局变量的值保持同步。

仅支持将步骤参数绑定到单次结果模式的全局变量,且全局变量的数据类型必须为字符串(string)数值(number),数据维度不限。

通信

选择是否支持外部设备与Mech-MSR建立通信后,通过指令的方式设置和读取全局变量的值。

仅支持对StringNumber两种数据类型的全局变量启用通信功能。

常见操作

添加全局变量

单击窗口右上角的添加变量按钮,可一键添加新的全局变量。

删除全局变量

单击每行的删除图标 delete icon 可删除对应的全局变量。

清空全局变量

模式列中,单击清空图标 clear icon 可清空对应变量中存储的数据。

更改变量顺序和重置变量编号

你可以先更改变量顺序,然后一键重置所有变量的编号:

  • 更改变量顺序:单击每个编号左侧的移动图标 move icon,上下拖拽可更改变量顺序。

  • 重置变量编号:单击重置变量编号按钮可一键对所有全局变量重新编号。

绑定参数至全局变量

单击绑定参数列的设置图标 setting icon,在弹窗的窗口中选择要绑定至对应全局变量的参数。

如需解绑参数,可进行如下操作:

  • 解除单个参数与全局变量的绑定关系:在该设置窗口中取消勾选对应参数。

  • 解除所有参数与全局变量的绑定关系:单击绑定参数列的清空图标 clear icon 可一键解绑所有参数。
