双机器人相对位姿标定
本文介绍“位姿变换（高级）”步骤中的“双机器人相对位姿标定”功能及其使用流程。
功能介绍
该功能用于标定两台机器人之间的空间位姿关系，即计算一台机器人在另一台机器人坐标系下的位姿。支持以下两种硬件配置方式：
-
单机器人安装相机：一台机器人搭载相机，另一台携带标定板。通过相机对标定板进行标定，以计算两机器人之间的位姿关系。
-
双机器人安装相机：两台机器人各自携带相机拍摄同一固定标定板，通过相机外参计算两机器人之间的位姿关系。

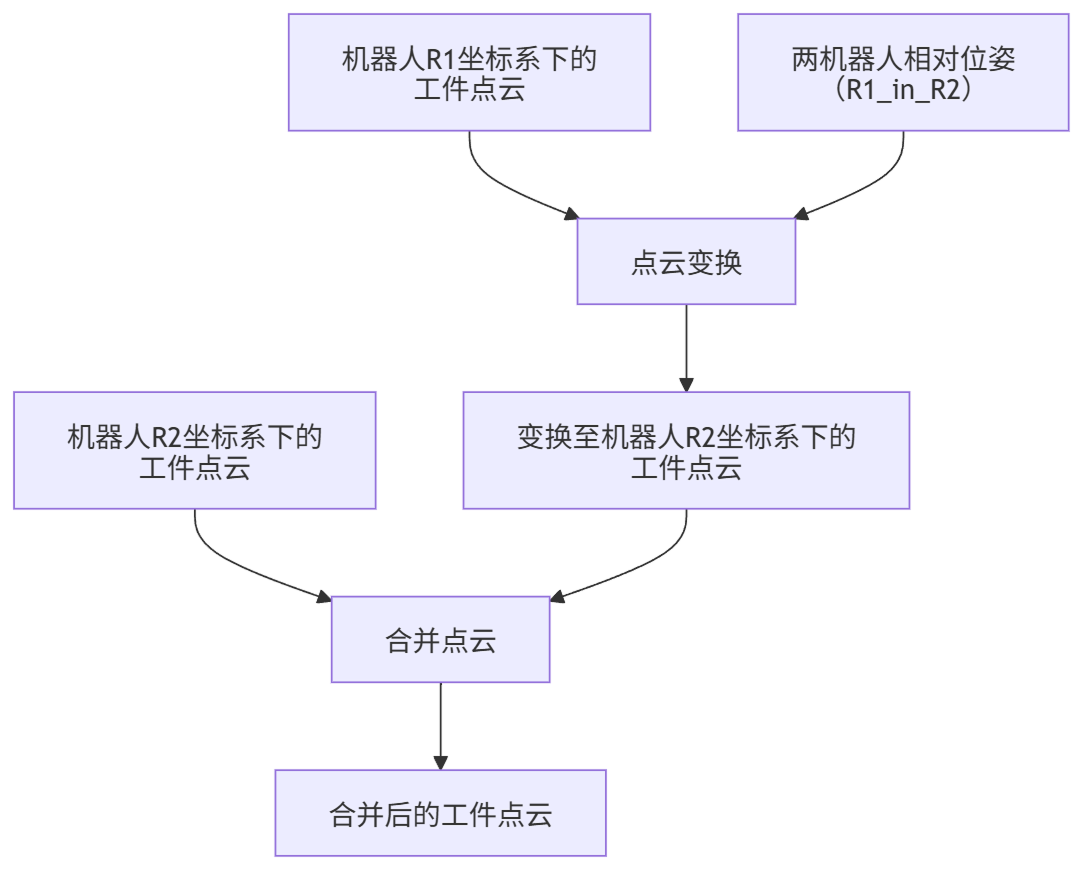

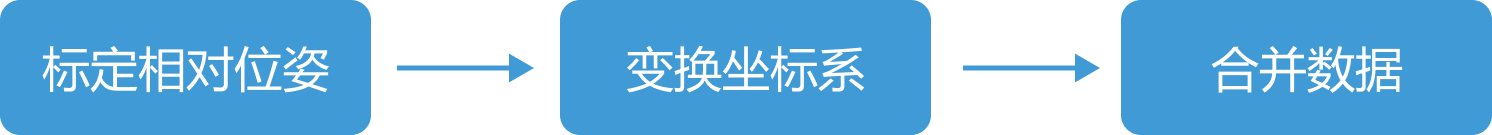

标定完成后，将通过输出端口输出两台机器人之间的相对位姿，可用于后续的坐标系变换和数据合并操作，便于双机器人协同作业。此外，已保存的位姿关系可直接加载复用，无需重复标定。
使用流程
本节介绍获取两台机器人相对位姿关系的三种方法，用户可根据实际需求选择合适的操作流程：
通过单机器人安装相机进行位姿标定
适用于两机器人尚未建立相对位姿关系，且仅在一台机器人上安装相机进行标定的场景。
选择创建类型
-
单击配置向导按钮，打开位姿变换工具，选择双机器人相对位姿标定。
-
在右侧参数区，选择创建类型为创建空白关系计算，相机安装方式选择为单机器人安装相机。
单击确定按钮进入两机器相对位姿标定流程。
标定两机器人位姿关系

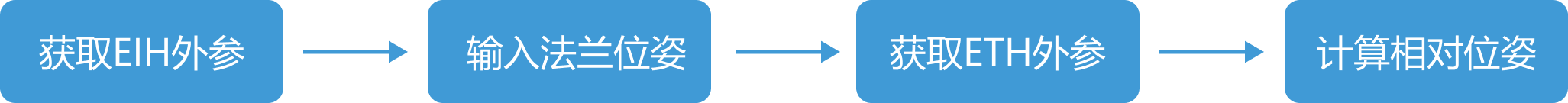

两机器相对位姿标定的总体流程如下图所示。
默认以机器人R2为参考坐标系，在机器人R1上安装相机，通过计算输出机器人R1在R2坐标系下的位姿。操作步骤如下：
-
获取EIH外参：通过手眼标定获取机器人R1上相机的外参。（见图示3）
-
输入法兰位姿：固定装有相机的机器人R1，充当相机支架，用于进行ETH外参标定。手动输入机器人R1在标定ETH外参时的法兰位姿。（见图示2）
-
获取ETH外参：机器人R1保持不动，由机器人R2携带标定板运动，通过手眼标定获取相机与机器人R2之间的外参关系。（见图示4）
-
计算相对位姿：基于上述数据，计算机器人R1在R2坐标系下的相对位姿关系。（见图示1）
下文将对位姿标定流程进行介绍。
-
获取EIH外参。
提供三种获取EIH外参的方法，分别为选用工程外参、EIH标定外参和手动输入，具体说明如下表所示。
序号 获取方式 方法 1
选用工程外参
-
在已有外参标定结果的情况下，选择当前方案下的工程。
-
在所选工程下选择所需的标定参数组。
-
选定后将加载已有标定结果。
2
EIH标定外参
单击EIH标定外参后进入3D相机标定工具，并参考手眼标定操作指南获取EIH外参。
3
手动输入
单击手动输入后进入编辑位姿工具，可手动设置EIH外参。
-
-
输入机器人R1的法兰位姿。
在位姿编辑工具中输入机器人R1在获取ETH外参时记录的法兰位姿。
-
获取ETH外参。
提供三种获取ETH外参的方法，分别为选用工程外参、ETH标定外参和手动输入，具体说明如下表所示。
序号 获取方式 方法 1
选用工程外参
-
在已有外参标定结果的情况下，选择当前方案下的工程。
-
在所选工程下选择所需的标定参数组。
-
选定后将加载已有标定结果。
2
ETH标定外参
单击ETH标定外参后进入3D相机标定工具，并参考手眼标定操作指南获取ETH外参。
3
手动输入
单击手动输入后进入编辑位姿工具，可手动设置ETH外参。
-
-
计算相对位姿。
成功获取上述数据后，单击开始计算按钮，自动计算两台机器人的相对位姿关系，并通过输出端口输出计算结果。
-
设置相对位姿名称。
在基础设置中设置机器人相对位姿名称，用于在方案中调用。该名称不得与当前方案中已存在的相对位姿名称重复。
至此，已完成通过单机器人安装相机进行相对位姿标定的流程。单击应用按钮完成输出端口配置，并保存标定后的相对位姿文件。
通过双机器人安装相机进行位姿标定
适用于两机器人尚未建立相对位姿关系，且在两台机器人上均安装相机进行标定的场景。
选择创建类型
-
单击配置向导按钮，打开位姿变换工具，选择双机器人相对位姿标定。
-
在右侧参数区，选择创建类型为创建空白关系计算，相机安装方式选择为双机器人安装相机。
单击确定按钮进入两机器相对位姿标定流程。
标定两机器人位姿关系

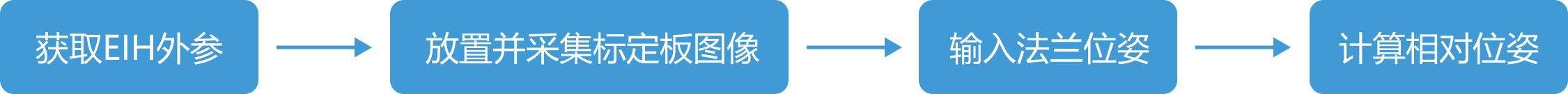

两机器相对位姿标定的总体流程如下图所示。

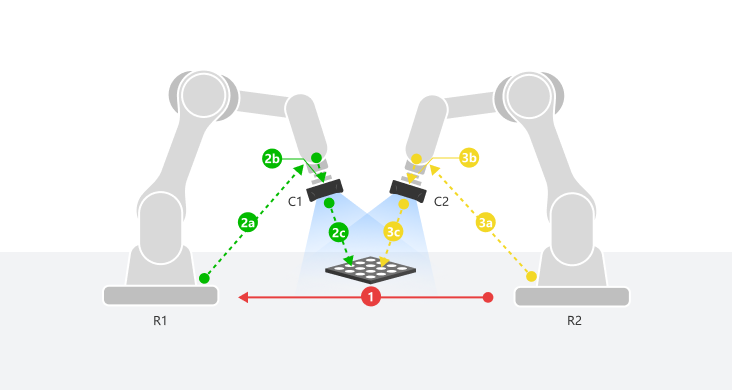

默认以机器人R2为参考坐标系，机器人R1和R2分别安装相机C1和C2，通过计算输出机器人R1在R2坐标系下的位姿。操作步骤如下：
-
获取EIH外参：通过手眼标定分别获取机器人R1上相机C1的外参和机器人R2上相机C2的外参。（见图示2b、3b）
-
放置并采集标定板图像：将标定板置于两台机器人之间，确保R1和R2携带的相机均能拍摄到标定板。通过相机C1和C2分别采集并计算标定板的位姿。采集过程中需保持标定板静止，若标定板在采集期间发生移动，则需重新采集图像。（见图示2c、3c）
-
输入法兰位姿：图像采集完成后，分别记录并输入机器人R1和R2在采集标定板图像时的法兰位姿。(见图示2a、3a)
-
计算相对位姿：基于上述数据，计算机器人R1在R2坐标系下的相对位姿关系。（见图示1）
下文将对位姿标定流程进行介绍。
-
获取机器人R1和R2的EIH外参。
提供三种获取EIH外参的方法，分别为选用工程外参、EIH标定外参和手动输入，具体说明如下表所示。
序号 获取方式 方法 1
选用工程外参
-
在已有外参标定结果的情况下，选择当前方案下的工程。
-
在所选工程下选择所需的标定参数组。
-
选定后将加载已有标定结果。
2
EIH标定外参
单击EIH标定外参后进入3D相机标定工具，并参考手眼标定操作指南获取EIH外参。
3
手动输入
单击手动输入后进入编辑位姿工具，可手动设置EIH外参。
获取EIH外参后，需分别采集两台机器人拍摄的标定板位姿，并记录每台机器人在拍摄时的法兰位姿。
-
-
放置并采集标定板图像。
-
选择标定板。
在参数区设置标准标定板型号参数，然后单击下一步按钮。
-
检查标定板位置及图像质量。
-
将标定板放置到两机器人公共区域，确保两相机均能拍摄到标定板。
-
单击连接按钮连接相机，在相机编号列表中选中需要连接的相机，然后单击“连接”图标即可连接相机，或者直接双击需要连接的相机。
-
单击连续采集按钮，采集标定板图像。在2D视图中，请确保标定板完整出现在红框内。同时，检查标定板图像质量，需满足以下要求：
-
在2D图中，标定板整体亮度不宜过暗、过亮或亮度不均，每个标定圆应清晰可见。
-
在深度图中，标定板上的每个标定圆应完整。
若标定板成像质量差，请前往Mech-Eye Viewer 对“calib”参数组进行调节。若使用的是DEEP、LSR系列相机，请调节“2D图（深度源）”分组下的参数。
-
-
-
确认标定板位置及图像质量无误后，保持标定板位姿不动。单击采集并计算按钮，完成标定板位姿的采集与计算。
-
标定板位姿确定后，应保持不变，分别由机器人R1和R2进行两次图像采集。若标定板在采集过程中发生移动，则需返回流程中两处“采集标定板图像并计算位姿”步骤重新采集图像。
-
采集标定板图像时，请准确记录采集时机器人的法兰位姿，并在后续步骤中输入。输入的法兰位姿必须与图像采集时的实际位姿完全一致。
-
-
-
输入机器人R1和R2的法兰位姿。
采集并计算标定板位姿后，在位姿编辑工具中分别输入机器人R1和R2在采集标定板图像时记录的法兰位姿。
-
计算相对位姿。
成功获取上述数据后，单击开始计算按钮，自动计算两台机器人的相对位姿关系，并通过输出端口输出计算结果。
-
设置相对位姿名称。
在基础设置中设置机器人相对位姿名称，用于在方案中调用。该名称不得与当前方案中已存在的相对位姿名称重复。
至此，已完成通过双机器人安装相机进行相对位姿标定的流程。单击应用按钮完成输出端口配置，并保存标定后的相对位姿文件。
