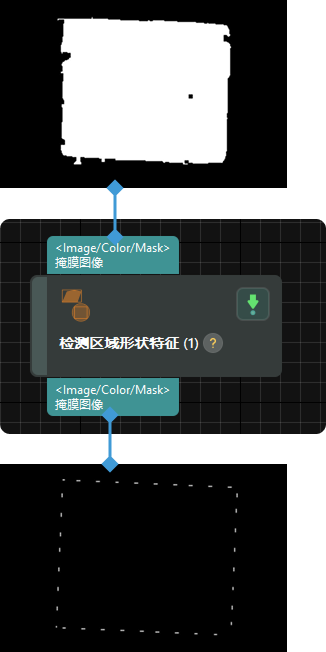

检测区域形状特征
参数说明
| 参数 | 解释 |
|---|---|
区域特征类型 |
参数解释：该参数用于选择想要使用的检测方法。 值列表：AlignedCircumscribedRect、AlignedInscribedRect、LargestInscribedRect、SmallestCircumscribedRect 默认值：AlignedCircumscribedRect 下表将对各值进行介绍，并以麻袋掩膜为例对计算结果进行图片说明。 |
| 检测方法 | 描述 | 图示 |
|---|---|---|
AlignedCircumscribedRect |
计算输入掩膜的外接矩形，该矩形可最大程度与掩膜边缘重合。 |
|
AlignedInscribedRect |
计算输入掩膜的内接矩形，该矩形可最大程度与掩膜边缘重合。 |
|
LargestInscribedRect |
计算输入掩膜的最大内接矩形。 |
|
SmallestCircumscribedRect |
计算输入掩膜的最小外接矩形。 |
|
下文将对各区域特征类型相关的参数进行介绍。
AlignedCircumscribedRect
选择该区域特征类型后，需调节以下参数。
| 参数 | 解释 |
|---|---|
边对齐搜索半径:: |
参数解释：该参数用于判断掩膜是否和外接矩形重合。当轮廓点到外接矩形轮廓点的距离小于该半径时，则判断该轮廓点和外接矩形轮廓点重合。 默认值：3 px 调节建议：推荐使用默认值。 |
填充区域特征 |
参数解释：该参数用于选择是否对外接矩形进行填充。若勾选，则填充外接矩形。 默认值：不勾选。 |
AlignedInscribedRect
选择该区域特征类型后，需调节以下参数。
| 参数 | 解释 |
|---|---|
边对齐搜索半径:: |
参数解释：该参数用于判断掩膜是否和内接矩形重合。当轮廓点到内接矩形轮廓点的距离小于该半径时，则判断该轮廓点和外接矩形轮廓点重合。 默认值：3 px 调节建议：推荐使用默认值。 |
平移步长 |
参数解释：计算内接矩形时，矩形中心平移步长。该值越小，计算时间越长，内接矩形的计算精度越高。 默认值：10 px |
填充区域特征 |
参数解释：该参数用于选择是否对内接矩形进行填充。若勾选，则填充内接矩形。 默认值：不勾选。 |
