道標を設定

現在ご覧いただいているのは1.7.4 バージョンの内容です。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ 最新版をご利用される場合は、弊社ホームページよりダウンロードが可能です。ダウンロードにはパスワードが必要となりますので、サポート窓口までお問い合わせください。

■ ご利用中のバージョンが分からない場合はお気軽にサポート窓口までご連絡ください。

機能

普通、「道標を設定」と組み合わせて使用します。複数の分岐に共通のステップがある場合、それを何回もコピーする必要なく、共通ステップの前後にそれぞれ 道標を設定 ステップと 道標によって異なる分岐を実行 ステップを接続すればいいです。

パラメータ

非移動ステップの共通パラメータ

実行をスキップ

スキップしない

初期値、このステップをスキップしません。
シミュレーション時

シミュレーションを実行する時にこのステップをスキップします。出口は スキップ時の出口のインデックス によって決定されます。
いつも

シミュレーション時も実際に実行中にも実行をスキップします。出口は スキップ時の出口のインデックス によって決定されます。
調整説明

シミュレーション時 または いつも に設定すると、プロジェクト実行中にこのステップをスキップして後のステップを実行します。プロジェクトに「DI をチェック」ステップを配置したら、シミュレーション時に外部信号がなく、実行をスキップしなければプロジェクトの実行はここで停止することになります。このパラメータを設定すると、このステップを実行せずに次のステップを実行してシミュレーションを完了します。

スキップ時の出口のインデックス

実行をスキップ を シミュレーション時 または いつも に設定すれば有効になります。このパラメータは、スキップしてから実行する出口を指定します。

タグ

各分岐に番号を付けます。「道標によって異なる分岐を実行」の 出口の数 と合わせて使用します。 道標を設定ステップの数と出口の数を一致させてください。例えば、2つの道標を設定すれば、出口も 2 に設定してください。また、タグ 1 は 道標によって異なる分岐を実行 の出口 0 を実行し、タグ 2 は出口 1 を実行します。これによって類推します。

例

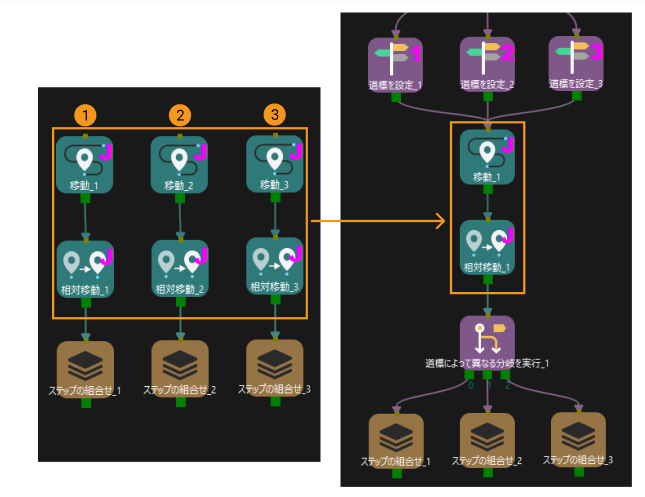

下図に示すように、3つの分岐に共通ステップがあります（移動と相対移動、パラメータ値も同じです）。

  1. 共通ステップを一つずつ残します。

  2. 共通ステップの前に 道標を設定 ステップを配置し、それぞれ番号（1，2，3）を付けます。

  3. 道標によって異なる分岐を実行 ステップを共通ステップの後に接続し、3つの出口を後続のステップに接続します。

set tag sample
