步骤组合

您正在查看旧版本的文档。点击页面右上角可切换到最新版本的文档。

功能描述

多个步骤的集合。

使用场景

通常将多个步骤以步骤组合的形式组成一个集合,实现较为复杂的功能,可以使工程更为简洁、逻辑和功能更加清晰。

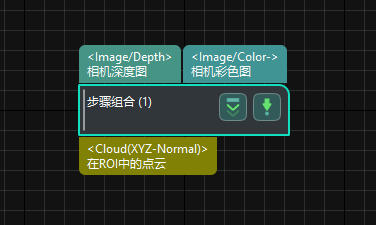

vision procedure 1

可将多个步骤放进一个“步骤组合”中。双击或鼠标右键选择“导航到下一个级”可进入此“步骤组合”,将需要的步骤拖入到“步骤组合”中并连线;

“步骤组合”内添加Step

鼠标右键选择“导航到上一个级”可退出此步骤组合。

设置“步骤组合”的输入输出

“步骤组合”创建完成后,还需要设置“步骤组合”的输入输出。设置的方法比较简单,直接双击Step的输入或者输出就可将该Step的输入或输出作为“步骤组合”的输入输出,输入输出的排列顺序取决于双击的顺序。设置方法及设置后的“步骤组合”如下图所示。

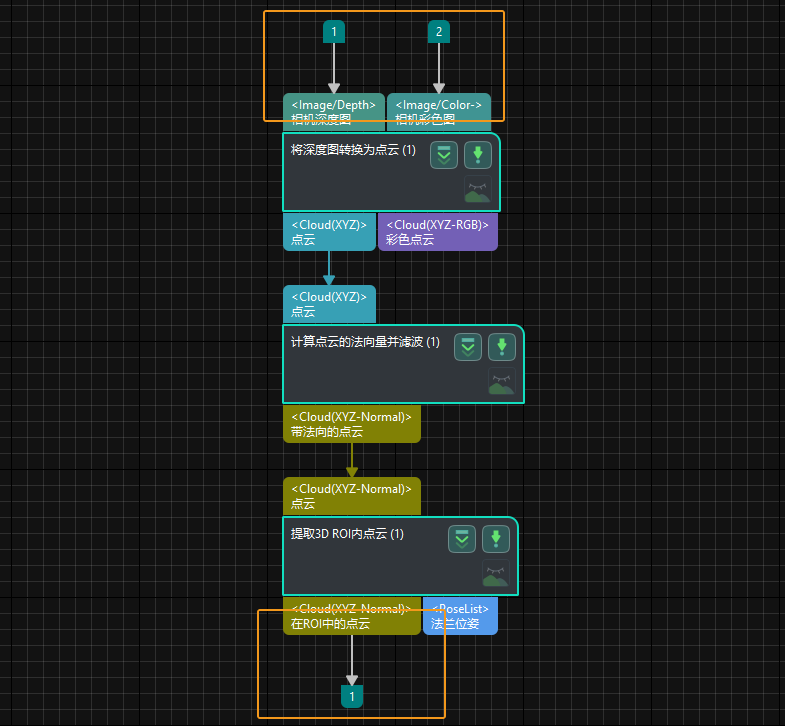

设置“步骤组合”输入输出

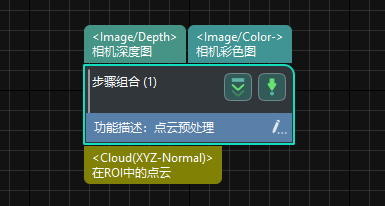

“步骤组合”输入输出

设置“步骤组合”的参数

为了方便对“步骤组合”进行调参,可以选择“步骤组合”内每一步骤的关键参数作为“步骤组合”的参数。选中“步骤组合”并右键,选中 编辑步骤组合显示参数 。在打开的窗口中选择要显示的参数,选择完毕点击OK即可。设置步骤及效果如下图所示。

打开“步骤组合”的参数设置

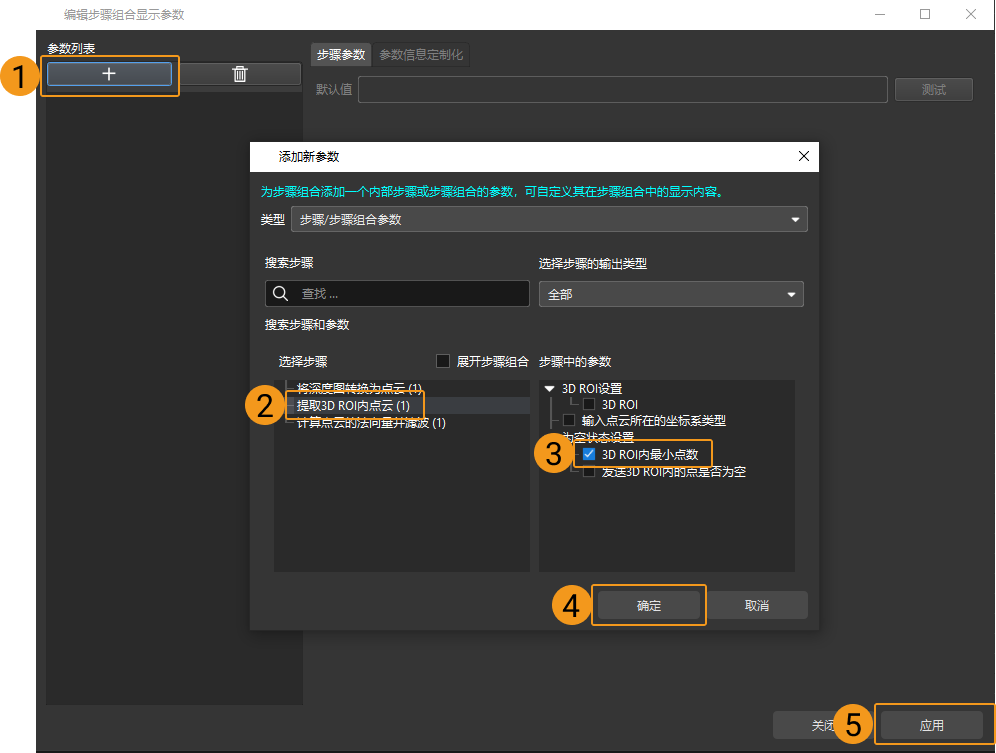

设置“步骤组合”的参数

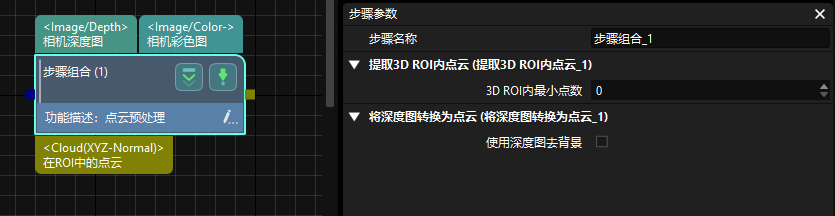

“步骤组合”参数

保存并调用“步骤组合”

为了后续重复使用,可将“步骤组合”保存为模板。在“步骤组合”上右键选择 保存步骤组合为模板 。在弹出的保存界面分别输入中英文模板名称。保存后可在“自定义”分组下找到保存的“步骤组合”模板。

打开模板保存
模板保存
已保存模板
