位置姿勢を指定方向に移動

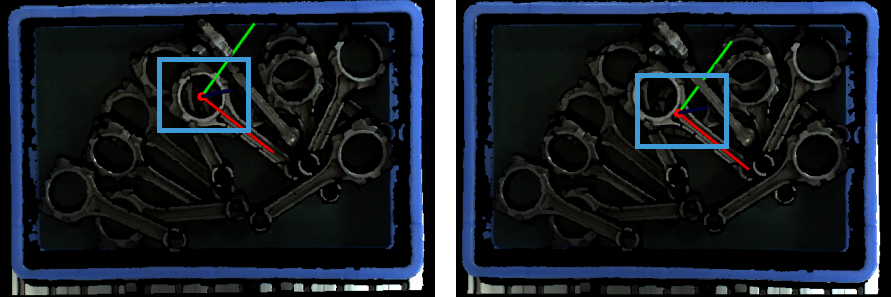

基準方向がObjectAxis、指定軸がX軸、並進距離がそれぞれ0と30mmの場合の位置姿勢並進効果は、下図のように示します。その中、左側の位置姿勢の並進距離は0で、右側は左側の位置姿勢をX軸に沿って30mm移動させた効果です。

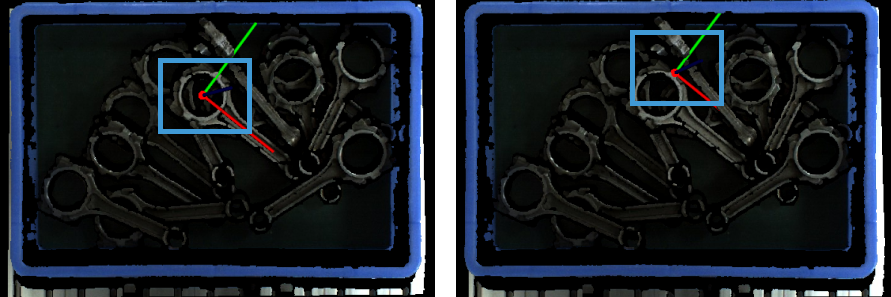

基準方向がObjectAxis、指定軸がY軸、並進距離がそれぞれ0と30mmの場合の位置姿勢並進効果は、下図のように示します。その中、左側の位置姿勢の並進距離は0で、右側は左側の位置姿勢をY軸に沿って30mm移動させた効果です。

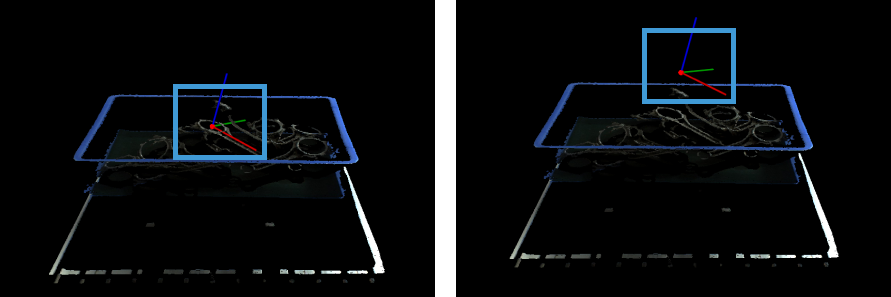

基準方向がObjectAxis、指定軸がZ軸、並進距離がそれぞれ0と80mmの場合の位置姿勢並進効果は、下図のように示します。その中、左側の位置姿勢の並進距離は0で、右側は左側の位置姿勢をZ軸に沿って80mm移動させた効果です。

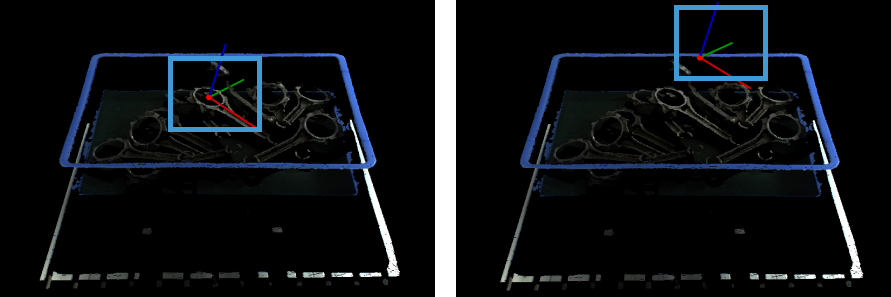

基準方向がCustomizedDirectionの場合、カスタマイズの方向にX、Y、Z値を設定する必要があります。下図に示すように、原点OからA（X, Y, Z）に向こう方向が位置姿勢の並進方向となります。
