3D位置姿勢低精度推定（V2）

ワーク選択

パラメータ説明：このパラメータは、ワークライブラリから設定済みのワークを選択するために使用されます。
調整説明： ワークライブラリ を使用して点群モデルを作成した後、このパラメータの右側にあるドロップダウンボタンをクリックすると、点群モデルファイルを素早く選択・切り替えできます。

マッチングモード

パラメータ説明：このパラメータは、マッチングモードを選択するために使用されます。
オプション：エッジマッチング、サーフェスマッチング。
初期値：エッジマッチング。
調整説明：点群モデルに応じて選択する必要があります。点群モデルがワークのエッジモデルとして作成する場合、エッジマッチング を選択してください。点群モデルがワークのサーフェスモデルとして作成する場合、サーフェスマッチング を選択してください。

期待点数の自動計算

パラメータ説明：このパラメータは、ダウンサンプリング後の点群の点数を自動的に計算するかどうかを設定するために使用されます。チェックを入れると、ダウンサンプリング後の点群の点数が自動的に計算されます。それ以外の場合は、「サンプリングされたモデルの期待点数」パラメータを手動で設定する必要があります。
初期値：チェックを入れる。
調整アドバイス：実際の状況に応じて設定してくだい。

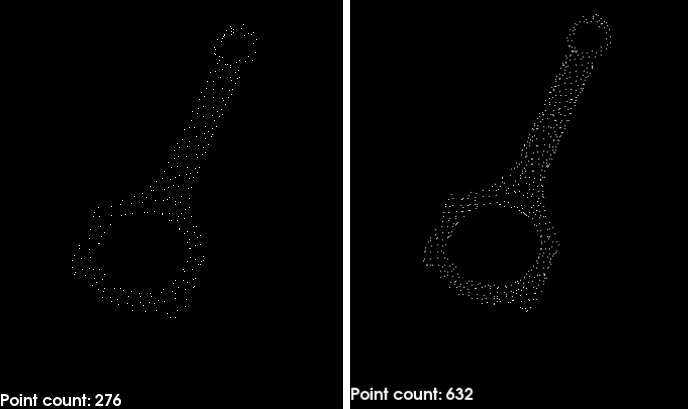

サンプリングされたモデルの期待点数

パラメータ説明：このパラメータは、ダウンサンプリング後の点群の点数を設定するために使用されます。値が小さいほど、サンプリングされた点群内の点が少なくなり、マッチングの精度が低くなります。
初期値：300
調整アドバイス：実際の状況に応じて設定してくだい。調整効果を 調整の例 に示します。

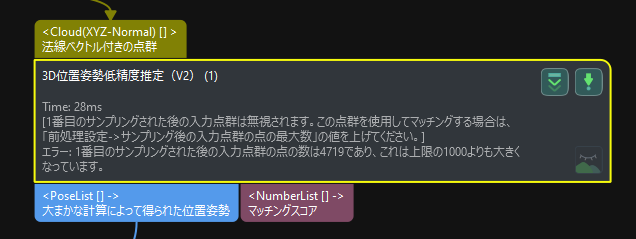

サンプリング後の入力点群の点の最大数

パラメータ説明：このパラメータは、ダウンサンプリング後のシーンにおける点群の最大点数を設定するために使用されます。ダウンサンプリング後のシーン点群の点数がこの値より多い場合、点群は無視され、空のデータが出力されます。
初期値：1000000
調整アドバイス：実際の状況に応じて設定してくだい。調整効果を 調整の例 に示します。

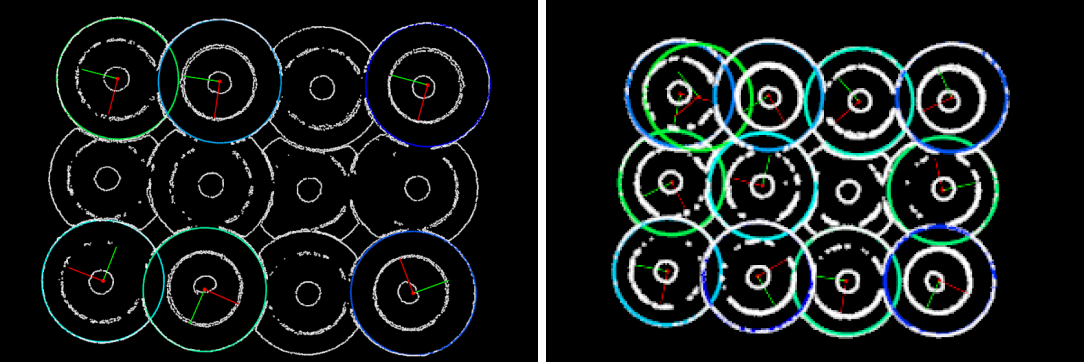

単一点群の結果の期待数

パラメータ説明：このパラメータは、各入力点群のマッチング位置姿勢の期待数を示します。
初期値：3
調整アドバイス：実際の状況に応じて設定してくだい。調整効果を 調整の例 に示します。

ワーク選択

パラメータ説明：このパラメータは、ワークライブラリ（ プロジェクトフォルダ/resource/3d_matching ）から設定済みのワークを選択するために使用されます。
調整説明： ワークライブラリ を使用して点群モデルを作成した後、このパラメータの右側にあるドロップダウンボタンをクリックすると、点群モデルファイルを素早く選択・切り替えできます。

マッチングモード

パラメータ説明：このパラメータは、マッチングモードを選択するために使用されます。
オプション：エッジマッチング、サーフェスマッチング。
初期値：エッジマッチング。
調整説明：点群モデルに応じて選択する必要があります。点群モデルがワークのエッジモデルとして作成する場合、エッジマッチング を選択してください。点群モデルがワークのサーフェスモデルとして作成する場合、サーフェスマッチング を選択してください。

期待点数の自動計算

パラメータ説明：このパラメータは、ダウンサンプリング後の点群の点数を自動的に計算するかどうかを設定するために使用されます。チェックを入れると、ダウンサンプリング後の点群の点数が自動的に計算されます。それ以外の場合は、「サンプリングされたモデルの期待点数」パラメータを手動で設定する必要があります。
初期値：チェックを入れる。
調整アドバイス：実際の状況に応じて設定してくだい。

サンプリングされたモデルの期待点数

パラメータ説明：このパラメータは、ダウンサンプリング後の点群の点数を設定するために使用されます。値が小さいほど、サンプリングされた点群内の点が少なくなり、マッチングの精度が低くなります。
初期値：300
調整アドバイス：実際の状況に応じて設定してくだい。調整効果を 調整の例 に示します。

サンプリング後の入力点群の点の最大数

パラメータ説明：このパラメータは、ダウンサンプリング後のシーンにおける点群の最大点数を設定するために使用されます。ダウンサンプリング後のシーン点群の点数がこの値より多い場合、点群は無視され、空のデータが出力されます。
初期値：1000000
調整アドバイス：実際の状況に応じて設定してくだい。調整効果を 調整の例 に示します。

近傍点の数

パラメータ説明：このパラメータは、点の方向における近傍点の数を設定するために使用されます。
設定可能な範囲：1~100
初期値：30

単一特徴に含むポイントペアの最大数

パラメータ説明：このパラメータは、モデル分析に各特徴に含むポイントペアの最大数を示します。値が小さいほど実行は速くなりますが、精度は低くなります。
初期値：50

距離の定量化

パラメータ説明：このパラメータは、点間の距離を定量化するために使用されます（距離間隔 = 距離定量化 × サンプリング間隔）。値が大きいほど距離間隔が大きくなり、マッチング精度が低下します。
初期値：1.0000

角度の定量化

パラメータ説明：このパラメータは、点の特徴法線ベクトル間の角度を定量化するために使用されます（角度間隔 = 360° / 角度定量化）。値が大きいほど角度間隔が小さくなり、マッチング精度が高くなりますが、より高精度の点群が必要になります。
初期値：60

最大投票率

パラメータ説明：スコアは「投票での最高スコア × 最大投票率」より高い位置姿勢は位置姿勢の検証に使用されます。値が低いほど、位置姿勢の検証に使用される位置姿勢が多くなり、正確なマッチングを見つける可能性が高くなりますが、実行時間は長くなります。
初期値：0.80

参考点のサンプリングステップサイズ

パラメータ説明：このパラメータは、参考点のステップサイズを調整するために使用されます。点群では、このステップサイズを間隔としてサンプリングします。値が大きいほどサンプリングされた点の数が少なくなり、実行速度は速くなりますが、マッチング精度は低下します。
初期値：5

参考される点のサンプリングステップサイズ

パラメータ説明：このパラメータは、参考される点のサンプリングステップサイズを調整するために使用されます。点群では、このステップサイズを間隔としてサンプリングします。値が大きいほどサンプリングされた点の数が少なくなり、実行速度は速くなりますが、マッチング精度は低下します。
初期値：1

位置姿勢距離に基づいた非最大抑制を使用

パラメータ説明：このパラメータをオンにすると、選択した位置姿勢からの距離が対象物の直径の0.1倍未満である候補位置姿勢が除外されます。
初期値：オンの状態。
調整説明：調整効果を 調整の例 に示します。

モデルの回転角度による位置姿勢をフィルタリング

パラメータ説明：エッジマッチングモードでは、シーンの点群にマッチングするために点群モデルをある角度だけ回転させる必要がある場合があり、点群モデルの回転角度で位置姿勢が除去されます。モデルの回転角度が「角度差の上限しきい値」を超えると、その位置姿勢は除去されます。
初期値：オンの状態。

角度差の上限しきい値

詳細については、「モデルの回転角度による位置姿勢をフィルタリング」パラメータの説明をご参照ください。
初期値：135.000°

単一点群の結果の期待数

パラメータ説明：このパラメータは、各入力点群のマッチング位置姿勢の期待数を示します。
初期値：3
調整アドバイス：実際の状況に応じて設定してくだい。調整効果を 調整の例 に示します。

ボクセル長さの生成戦略

パラメータ説明：このパラメータは、ボクセル長さの生成戦略を選択するために使用されます。
オプション：自動生成、手動設定。
初期値：自動生成
調整アドバイス：このステップを始めて使用する場合、 自動生成 を使用することをお勧めします。手動設定 を選択すると、 ボクセル長さ のパラメータを設定できます。

最小ボクセル長さ

パラメータ説明：このパラメータは、ボクセル長さの最小値（ミリメートル単位）を設定するために使用されます。
初期値：1.000mm

最大ボクセル長さ

パラメータ説明：このパラメータは、ボクセル長さの最大値（ミリメートル単位）を設定するために使用されます。
初期値：15.000mm

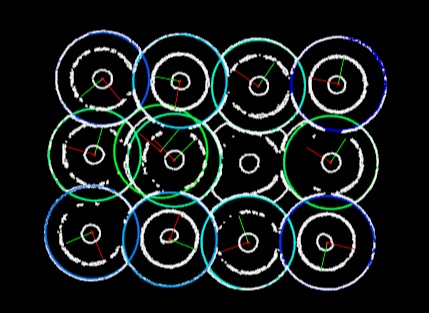

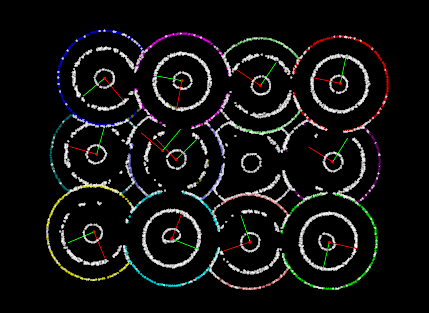

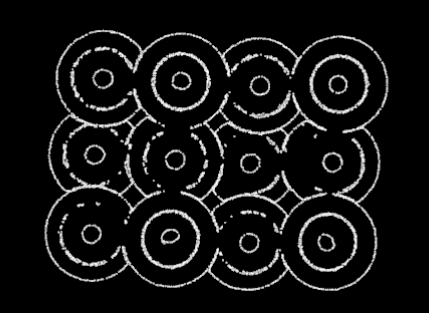

可視化オプション

パラメータ説明：このパラメータは、可視化する項目を選択するために使用されます。
オプション：サンプリング後のモデル、サンプリング後のシーン、マッチング結果、位置姿勢検証中に点の使用状況。
初期値：マッチング結果。
調整説明：実際のニーズに応じて設定してください。調整効果を 調整の例 に示します。
