経路計画

現在ご覧いただいているのは最新版の内容です（V2.2.0）。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

機能

入力されたビジョンポイントを使用してロボット経路を計画し、計画に成功したロボット経路を出力します。

「経路計画」ステップ機能は Mech-Viz に関連します。このステップを使用するには、Mech-Viz をインストールし、ソフトウェアライセンスを取得 する必要があります。

  • このステップを使用する前に、ロボット通信設定 を完了させてください。

  • 標準インターフェース通信を使用する場合、101 コマンドで Mech-Vision プロジェクトを実行する必要があります。送信するコマンドパラメータは、101, Mech-Visionプロジェクト番号, ビジョンポイントの予期数, ロボット位置姿勢のタイプ, ロボット位置姿勢 となります。

使用シーン

通常、標準インターフェースやAdapterの通信方式で、ビジョン目標点付近のロボット動作経路のみを計画する必要があるプロジェクトで使用されます。シーンを作成し、ビジョンポイントと点群を入力して衝突検出および経路計画を行い、最終的に衝突のないロボット動作経路を出力します。

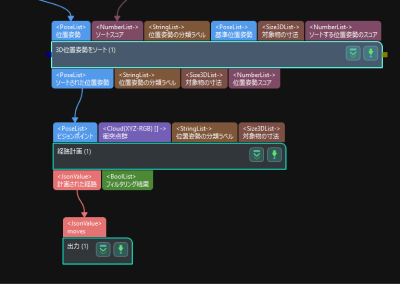

このステップの前後のステップは以下の通りです。

  • 前のステップ：位置姿勢調整と処理に関連するステップ。

  • 後のステップ：出力 ステップ。出力タイプパラメータをロボット経路（把持型） に設定する必要があります。

path planning use scence

入力と出力

入力

入力ポート データ型 説明

把持位置姿勢

Pose[]

ワークの把持位置姿勢リスト。

把持位置姿勢の情報

JsonValue

把持点に関する情報。ワーク名、把持点名、把持点ラベルなどが含まれます。

衝突点群

PointCloud[]

この入力ポートに入力された点群は、ロボットハンドとの衝突検出に使用されます。経路計画ツール内で点群衝突検出を有効にする必要があります。

把持位置姿勢のラベル

String[]

ワークライブラリ内のワーク把持点のラベル。通常、標準インターフェース通信時に上位システムとのラベル通信に使用されます。

ワーク寸法

Size3D[]

ワークの寸法。

把持点オフセット

Pose[]

ワーク中心点に対する把持点のオフセット。

シーンの物体の名前

String[]

シーンの物体の名前のリスト。リスト内の物体の寸法と位置姿勢が更新されます。

シーンの物体の寸法

Size3D[]

シーンの物体の寸法のリスト。リスト順にシーンの物体の寸法が更新されます。

シーンの物体の位置姿勢

Pose[]

シーンの物体の位置姿勢のリスト。リスト順にシーンの物体の位置姿勢が更新されます。

出力

出力ポート データ型 説明

計画された経路

JsonValue

計画されたロボット動作経路。

フィルタリング結果

Bool[]

把持点のフィルタリング結果リスト。True は対応する把持点が要件を満たすことを示し、False は要件を満たさないことを示します。

パラメータ説明

経路計画設定

パラメータ 説明

ワークフロー設定

パラメータ説明：経路計画設定ツール を開いてワークフローの関連設定を行い、設定済みのワークフローから1つを選択します。

シーンの物体を更新

パラメータ説明：有効にすると、このステップに シーンの物体の名前、シーンの物体の寸法 および シーンの物体の位置姿勢 ポートが追加されます。シーンの物体（コンテナなど）の位置姿勢と寸法を更新できます。
初期値：無効

使用シーン

パラメータ 説明

シーンを選択

パラメータ説明：現在のソリューションの適用シーンを選択します。

オプション：3Dモデルマッチング（ワーク供給、位置決め・組立など）、デパレタイジングおよびその他

調整説明：

  • 3Dモデルマッチング（ワーク供給、位置決め・組立など）：ワークライブラリでワークを作成し、点群モデルマッチングによってワーク位置姿勢を取得するシーンに適しています。詳細については、ワーク認識（ワーク供給シーン） をご参照ください。

  • デパレタイジングおよびその他：点群モデルマッチングを使用せず、ディープラーニングやその他の方法で直接ワーク位置姿勢を取得するシーンに適しています。詳細については、ワーク認識（デパレタイジングシーン）および ワーク認識（その他のシーン）をご参照ください。

初期値：3Dモデルマッチング（ワーク供給、位置決め・組立など）

データ変換方式

パラメータ説明：認識結果を把持に必要なデータ形式へ変換します。

オプション：対象物中心点に基づいて把持戦略を生成、把持位置姿勢に基づいて把持戦略を生成

  • 対象物中心点に基づいて把持戦略を生成：対称性を持つワークに適しています。ワーク中心点の方向を調整する必要があります。このオプションを選択すると、「出力」ステップに「対象物の中心点」を入力する必要があります。このステップは、自動的に対象物中心点を対応する把持位置姿勢に変換します。

    generate picking strategy based on object center point

  • 把持位置姿勢に基づいて把持戦略を生成： 複数の把持位置姿勢を持つワークに適しています。位置姿勢のフィルタリングが必要です。このオプションを選択すると、「出力」ステップに「把持位置姿勢」と「把持位置姿勢の情報」を入力する必要があります。

初期値：対象物中心点に基づいて把持戦略を生成

点群モデル不要なワーク

パラメータ説明：点群モデルを必要としないワークを選択します。このステップは、そのワークの把持関連情報を出力できます。適用シーンが 「デパレタイジングおよびその他」 の場合は、このパラメータを設定する必要があります。

衝突検出設定

パラメータ 説明

点群がカメラ座標系にある

パラメータ説明：点群がカメラ座標系にある場合、このパラメータにチェックを入れる必要があります。チェックを入れると、点群がロボット座標系に変換されて経路計画設定ツールに送信されます。チェックを入れないと、点群が経路計画設定ツールに直接送信されます。
初期値：チェックを入れる

基本幾何立体以外のワークの点群を除去

パラメータ説明：チェックを入れると、Mech-Vision は基本幾何立体以外のワークの衝突モデルと重なる点群を除去し、点群が衝突検出に干渉するのを防ぎます。適用シーンが「3Dモデルマッチング（ワーク供給、位置決め・組立など）」の場合、このパラメータを設定する必要があります。
初期値：チェックを入れない
調整説明：把持から配置までの過程でワークの衝突を検出する必要がある場合は、このパラメータにチェックを入れて、関連するワークに衝突モデルが設定されていることを確認してください。このパラメータは、ワークライブラリで基本幾何立体を使用して生成されたワークには無効です。

ワーク点群の検索半径

パラメータ説明：ワーク点群の任意の点を円の中心とし、検索半径内の点群は除去されます。このパラメータは、基本幾何立体以外のワークの点群を除去 にチェックを入れた場合に設定する必要があります。
初期値：3 mm

その他のポート

パラメータ 説明

把持点ラベル

パラメータ説明：チェックを入れると、ステップに 「把持位置姿勢のラベル」 入力ポートが追加されます。
初期値：チェックを入れない

ワーク寸法

パラメータ説明：チェックを入れると、ステップに 「ワークの寸法」 入力ポートが追加されます。
初期値：チェックを入れない

把持点オフセット

パラメータ説明：チェックを入れると、ステップに 「把持点オフセット」 入力ポートが追加されます。
初期値：チェックを入れない
