グレースケールヒストグラム解析
機能
グレースケール画像の指定領域に対して、画像グレースケールヒストグラム、ピクセル数、最小グレースケール値、最大グレースケール値、グレースケール中央値、グレースケール最頻値（最も多く出現するグレースケール値）、グレースケール平均値、グレースケール標準偏差、コントラストなどの情報を出力できます。グレースケールヒストグラムは、グレースケール画像内のグレースケール分布を統計化したものであり、画像内で各グレースケールが出現する頻度を表します。
使用シーン
画像または指定領域のグレースケール分布特性を分析する必要があるシーンに適しています。
例えば、領域全体が明るいか暗いか、グレースケール分布が集中しているか、明暗差が明確かどうかを確認したり、異なる画像または異なる領域間のグレースケール統計結果を比較したりする用途に使用できます。
基本概念
-

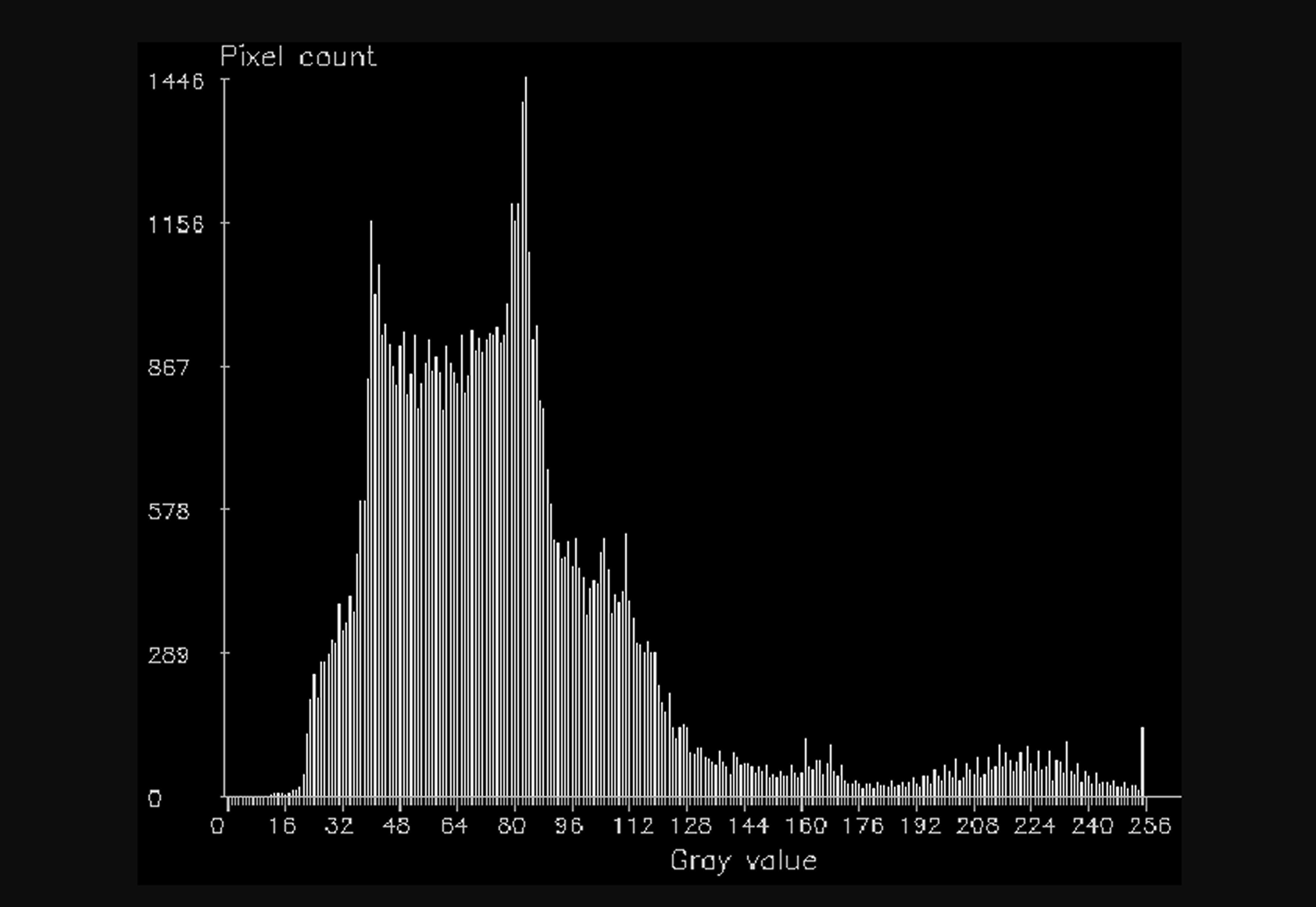

グレースケールヒストグラム
グレースケールヒストグラムは、画像指定領域内の各グレースケール値の出現回数を統計化したものです。グレースケール分布が集中しているかどうか、また画像全体が明るいか暗いかを確認するために使用できます。
-
中央値・平均値・最頻値
中央値は、すべてのグレースケール値を並べた際に中央に位置する値です。平均値は、すべてのグレースケール値の平均です。最頻値は、最も多く出現するグレースケール値です。これらの統計量は、異なる観点から画像指定領域内のグレースケールレベル全体を表現するために使用できます。
-
標準偏差
標準偏差は、画像指定領域内におけるグレースケール値のばらつき程度を表します。標準偏差が大きいほど、グレースケール分布はより分散していることを示します。標準偏差が小さいほど、グレースケール分布はより集中していることを示します。
入力と出力
出力
| 出力ポート | データ型 | 説明 |
|---|---|---|
グレースケールヒストグラム |
Image |
画像のグレースケール分布ヒストグラム。 |
ピクセル数 |
Number |
ROI内のピクセル数。 |
最小グレースケール値 |
Number |
ROI 内の最小グレースケール値。 |
最大グレースケール値 |
Number |
ROI 内の最大グレースケール値。 |
グレースケール中央値 |
Number |
ROI 内のグレースケール中央値。 |
グレースケール最頻値 |
Number |
ROI 内のグレースケール最頻値。 |
グレースケール平均値 |
Number |
ROI 内のグレースケール平均値。 |
標準偏差 |
Number |
ROI 内のグレースケール値の標準偏差。 |
コントラスト |
Number |
自動二値化方式を使用して画像を明るい領域と暗い領域の2つに分割し、それぞれの領域のグレースケール平均値を計算します。コントラストは、明るい領域のグレースケール平均値と暗い領域のグレースケール平均値との差として定義されます。 |
