キャリブレーションボード

現在ご覧いただいているのは最新版の内容です(V2.2.1)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

キャリブレーションボードは、内部パラメータの確認やハンド・アイ・キャリブレーションによく使用されます。以下では、キャリブレーションボードの種類と型番、選定方法、およびキャリブレーションボードの取り付け方法について説明します。

キャリブレーションボードの設置図面や3Dモデルが必要な場合は、こちら をクリックしてダウンロードしてください。

キャリブレーションボードの種類と型番

Mech-Mind は、CGBとOCBの2種類のキャリブレーションボードを提供しています。

CGB

下図は、CGBタイプのキャリブレーションボードの説明図です(例:CGB-020)。

cgb
  • 上記の説明図は参照のみを目的としています。

  • CGBタイプのキャリブレーションボードには、5×4個のキャリブレーション円が非対称に配置されています。

  • 「d」とはキャリブレーション円の間隔を指し、隣接するキャリブレーション円の中心間の水平または垂直方向の距離を示します。

  • CGBタイプのキャリブレーションボードは一体型で、アダプタプレートを追加する必要はありません。

型番 材質 d(mm) 行数 列数 寸法(mm)

CGB-020

カーボンファイバー

20

5

4

185 x 145 x 2

CGB-035

35

5

4

303 x 243 x 2

CGB-050

50

5

4

420 x 340 x 3

OCB

下図は、OCBタイプのキャリブレーションボードの説明図です(例:OCB-005)。

ocb
  • 上記の説明図は参照のみを目的としています。

  • OCBタイプのキャリブレーションボードには、11×9個のキャリブレーション円が配置されています。

  • 「d」とはキャリブレーション円の間隔を指し、隣接するキャリブレーション円の中心間の水平または垂直方向の距離を示します。

  • OCBタイプのキャリブレーションボードには取り付け穴がないため、ロボットの先端に取り付けることはできません。カメラが Eye in hand(EIH)方式で取り付けられている場合にのみ使用可能です。

型番 材質 d(mm) 行数 列数 寸法(mm)

OCB-005

ガラス

5

9

11

60 x 55 x 3

OCB-010

10

9

11

120 x 110 x 3

OCB-020

20

9

11

240 x 220 x 3

キャリブレーションボードの型番を選択

3Dカメラキャリブレーション

適切なサイズのキャリブレーションボードを選択することで、キャリブレーションの精度と安定性が向上します。実際のプロジェクトでは、カメラ型番と実際のワーキングディスタンスに基づいて適切なキャリブレーションボードを選択してください。

カメラ型番を選択する際には、シリアル番号の意味は? をご参照ください。それでも型番が特定できない場合は、Mech-Mind のテクニカルサポートにお問い合わせください。

カメラ型番 ワーキングディスタンス(mm) 推奨型番

UHP-140

300±20

OCB-005

NANO

300~600

CGB-020

NANO ULTRA

250~500

CGB-020

PRO S

500~800

CGB-020

800~1000

CGB-035

PRO M

1000~1500

CGB-035

1500~2000

CGB-050

LSR S

500~1000

CGB-035

1000~1500

CGB-050

LSR L

1200~3000

CGB-050

DEEP

1200~3500

CGB-050

PRO XS

300~600

CGB-020

Log S

500~800

CGB-020

800~1000

CGB-035

Log M

1000~1500

CGB-035

1500~2000

CGB-050

Laser L Enhanced

1500~3000

CGB-050

2Dカメラキャリブレーション

適切なサイズのキャリブレーションボードを選択することで、キャリブレーションの精度と安定性が向上します。実際のプロジェクトでは、2D カメラのキャリブレーション用途およびカメラの視野に応じて、適切なキャリブレーションボードを選択してください。それでも型番が特定できない場合は、Mech-Mind のテクニカルサポートにお問い合わせください。

  1. 2D カメラのキャリブレーションの種類を明確にします。

    実際の用途に応じて、キャリブレーションの種類が歪み補正キャリブレーションまたはハンド・アイ・キャリブレーションのいずれであるかを確認します。

  2. キャリブレーションボードのサイズを確認します。

    対象となる作業距離で画像を取得し、以下の要件に基づいてキャリブレーションボードのサイズを見積もり、適切な キャリブレーションボードの型番 を選択します。

    キャリブレーションタイプ 説明 説明図

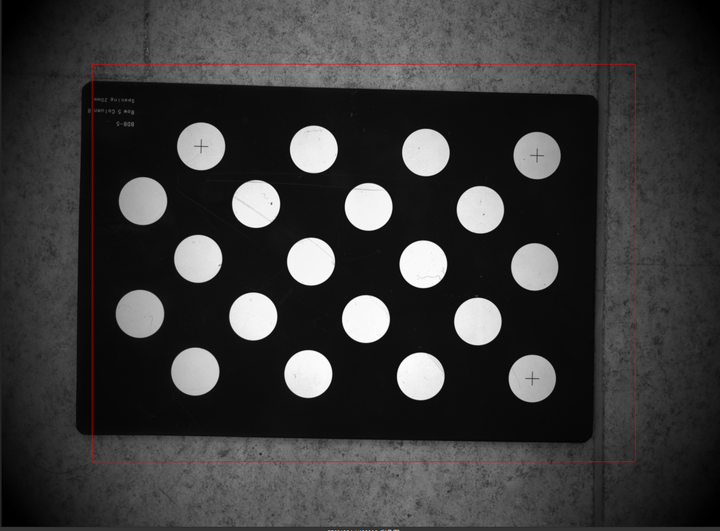

    歪み補正キャリブレーション

    キャリブレーションボードができるだけカメラの視野全体を覆うようにしてください。これにより、歪みパラメータを安定して算出できます。
    キャリブレーションボードが視野内に収まらない場合は、より小さいサイズのキャリブレーションボードを使用してください。

    select board dist

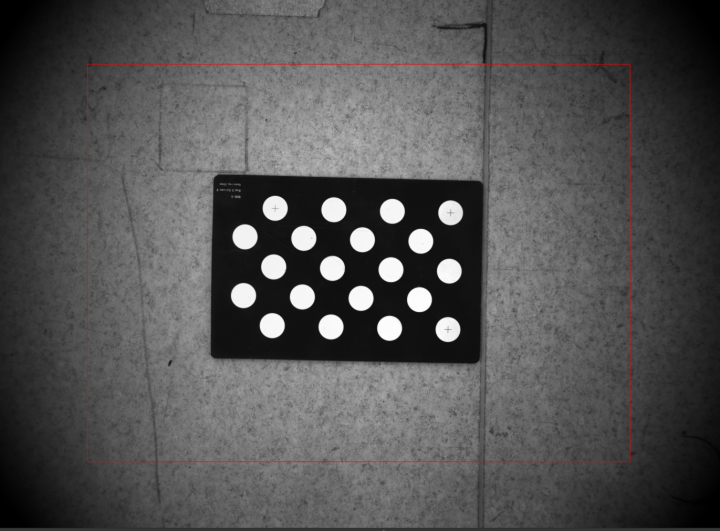

    ハンド・アイ・キャリブレーション

    OCB-005 型のキャリブレーションボードの使用を推奨します。
    キャリブレーションボードが画像内で占める割合は、視野全体の 1/9 以下(約 8%~15%)としてください。これにより、特徴点を安定して検出できます。
    キャリブレーションボードが小さすぎて特徴点が不足する場合は、より大きいサイズのキャリブレーションボードを使用してください。

    select board extri

  1. キャリブレーションボードはどのように入手できますか?

    Mech-Mind では標準仕様のキャリブレーションボードを提供しています。ご希望の場合は、Mech-Mind の営業担当までお問い合わせください。

  2. キャリブレーションボードを自分で印刷できますか?

    プロジェクトの精度要求が高くない場合は、自作したキャリブレーションボードを使用できます。ただし、印刷したキャリブレーションボードに用紙の変形、印刷時の拡大・縮小誤差、表面の反射などがあると、キャリブレーション精度に影響する可能性があります。

  3. チェッカーボードを使用する必要がありますか?

    Mech-Mind が提供する標準仕様のキャリブレーションボードは円形グリッドタイプです。実際の用途に応じて、円形グリッドまたはチェッカーボードを選択できます。

  4. 2D カメラのハンド・アイ・キャリブレーションでは、キャリブレーションボードを使用する必要がありますか?

    設置スペースが限られている場合やキャリブレーションボードを設置できない場合は、マーカーを使用できます。ただし、マーカーには明瞭な特徴点があり、それらができるだけ均一に配置されている必要があります。

  5. 2D カメラのハンド・アイ・キャリブレーションの前に、歪み補正キャリブレーションを行う必要がありますか?

    プロジェクトの精度要求が高い場合は、先に歪み補正キャリブレーションを実施し、その後にハンド・アイ・キャリブレーションを行うことを推奨します。

キャリブレーションボードの取り付け

以下のキャリブレーションシーンでは、キャリブレーションボードをロボット先端に取り付けることができます。

  • 自動キャリブレーション(ETH)

  • 標準キャリブレーション法を使用する手動キャリブレーション(ETH)

その他のキャリブレーションシーンや内部パラメータのチェックでは、キャリブレーションボードを取り付ける必要はなく、キャリブレーションボードを作業平面の中心に平らに配置してください。

キャリブレーションボードをロボットの先端に取り付ける方法には、以下の2つの方法がありま。

直接取り付け ロボットフランジによる取り付け

mount calib board

mount flange

ロボットフランジにキャリブレーションボードを取り付ける場合は、適切な型番のロボットフランジを Mech-Mind から購入する必要があります。詳細については、ロボットおよびロボットフランジを選択 をご参照ください。
