ビジョンソリューションの設計

Mech-Eye産業用3Dカメラは、Mech-Mindが独自に開発した高性能な産業用3Dカメラです。多種多様なワークに対し、高精度な点群データの生成が可能です。カメラごとに外乱光耐性/小型/ミクロン単位の高精度といった特徴があり、豊富な製品ラインナップで様々なニーズに対応します。

カメラとロボットの相対的な位置関係やタクトタイム要件に応じて、カメラの取り付け方式を選択します。一般的な取り付け方式には「Eye to hand（ETH）」と「Eye in hand（EIH）」があります。

また、カメラの視野を拡大し、重複した視野の点群の品質を向上させるために、プロジェクトでは複数のカメラを取り付けることがあります。これは「Eye to eye（ETE）」取り付け方式と呼ばれます。

どのカメラ取り付け方式を選択するにしても、取り付けにはカメラ取り付けスタンドを使用します。カメラ取り付けスタンドの設計に関する詳細な情報は、カメラ取り付けスタンドの設計 をご参照ください。

Mech-MindのIPCは、Mech-Mindソフトウェアが必要とする標準的な実行環境を提供し、ソフトウェアの機能と性能を最適化できます。

IPCの 適用シーンや技術仕様 に基づいて、IPC型番を選択してください。詳細は下表の通りです。

自分で用意したデバイス（PCまたはノートパソコン）をIPCとして使用する場合、自分で用意したIPCの設定 を参照してそれがシステムの構成要件を満たしていることを確認し、関連する設定を完了してください。

ロボットの選定時には、ロボットの可搬質量、ロボットの可達範囲、通信方式などの要素を考慮する必要があります。詳細については、ロボット型番を選択 をご参照ください。

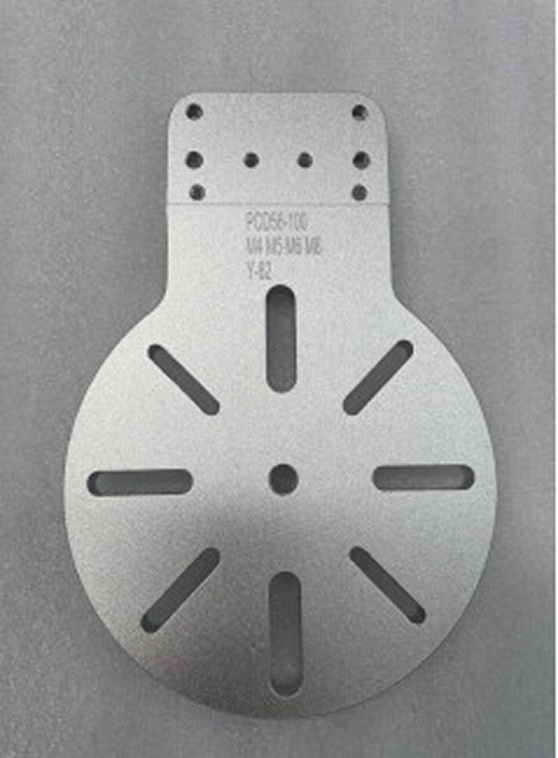

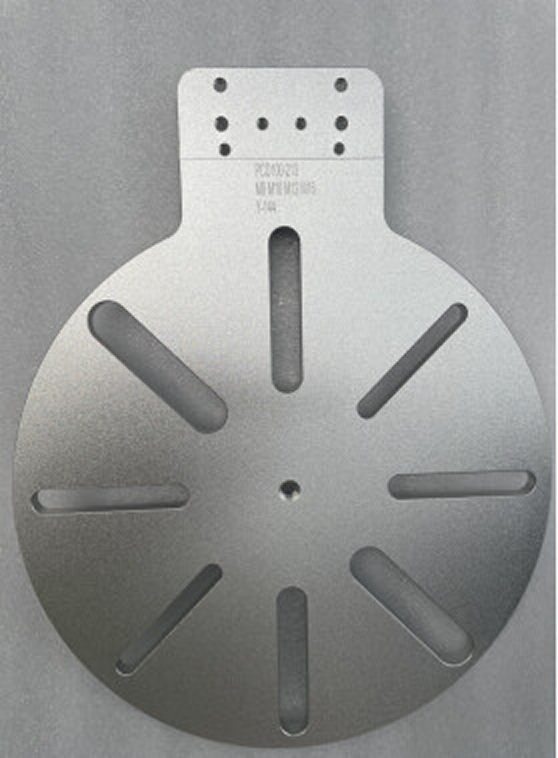

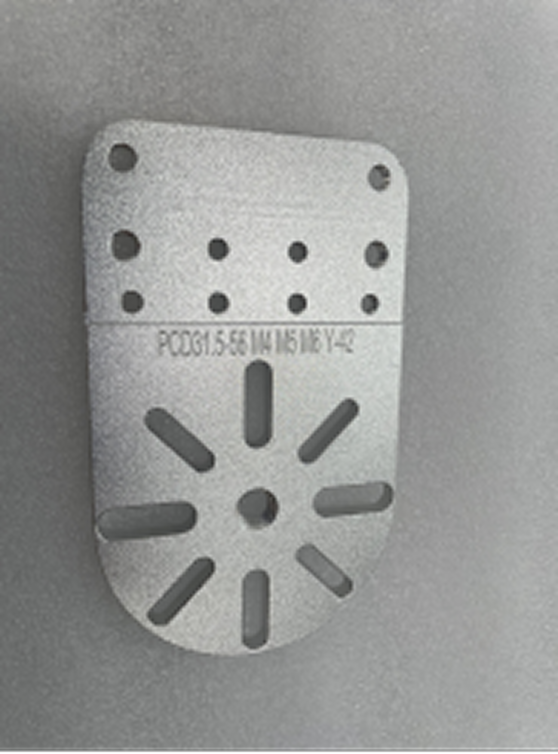

ロボットフランジとは、ロボットアームの先端に取り付けられる「標準インターフェース」であり、さまざまなツールや機器を接続するために使用されます。3Dビジョンソリューションにおいて、キャリブレーションボードをロボット先端に取り付けやすくするために、Mech-Mindは以下の仕様・型番のロボットフランジを提供しています。実際のニーズに応じて、適切なフランジを選択してください。

通常、インターフェース通信は生産ライン上の実際のアプリケーションに適しており、より柔軟な機能と高速な把持タクトタイムを実現できます。一方で、Vizティーチング通信は通常、把持効果を迅速に検証するためにプロジェクトのテスト段階で使用されます。

通信方式を選択するには、 通信方式の選択 をご参照ください。通信方式の詳細については、 通信方式の概要 をご参照ください。

ディープラーニングソリューションを選択 を参照して、ビジョンソリューションにディープラーニングが必要であるかどうかを確認してください。

ビジョン認識のプロセスでは、3Dマッチングだけでは以下の問題を解決できない場合、ディープラーニングの使用が必要になります。

ビジョンソリューションを設計する際には、プロジェクトの精度要件（例えば±3mm）を確認し、それに基づいてアプリケーション精度の期待値と目標を決定する必要があります。通常、±3~5mmの把持精度は一般的なプロジェクトの精度要件を満たすことができます。

高精度が求められる場合（例えば±1mm）、ドリフト自動補正 ソリューションの導入を推奨します。これにより、カメラの温度ドリフトによる精度誤差を低減できるだけでなく、3Dビジョンシステムの信頼性と安定性を確保できます。

Mech-MindではSentinel LDKをソフトウェアライセンスシステムとして採用しています。このライセンスシステムは、ソフトウェアライセンス装置とソフトウェアライセンスコードの2種類の暗号化形式をサポートしています。使用するライセンス形式については、Mech-Mindにお問い合わせください。

ビジョンソリューションが正常に動作することを確保するために、取得したソフトウェアライセンス装置またはソフトウェアライセンスコードには、対応する製品や機能のライセンスが含まれている必要があります。

ビジョンソリューションを設計する際には、各ハードウェアが適切な環境条件下で動作することを確保することが重要です。これはシステムの性能に影響を与えるだけでなく、ハードウェアの寿命や信頼性にも直接関係します。

ビジョンシステムを設置および使用する前に、以下を含む各ハードウェアの環境条件に関する具体的な要件を十分に確認してください。
