本節では、Mech-Eye 産業用 3D カメラの付属品の型番選択方法と詳細情報を説明します。

型番選択方法

使用するカメラを選択してから、現場に応じて付属品を選択する必要があります。

  • 1 電源モジュール

  • 2 カメラの LAN ケーブル

  • 3 キャリブレーションボード

電源モジュールはカメラに電源を提供します。Mech-Mind は 24V DC 電源、電源アダプターの 2つの方法を提供します。実際のニーズに応じて選択してください。産業現場では、24V DC 方法を推奨します。

カメラの LAN ケーブルは、カメラと IPV またはその他のネットワークデバイスを接続するために使用します。カメラには必ず Mech-Mind が提供する LAN ケーブルを使用してください。現場のニーズに応じてコネクタとケーブルの長さを決めてください。型番選択の詳細は、カメラの LAN ケーブル選択をお読みください。

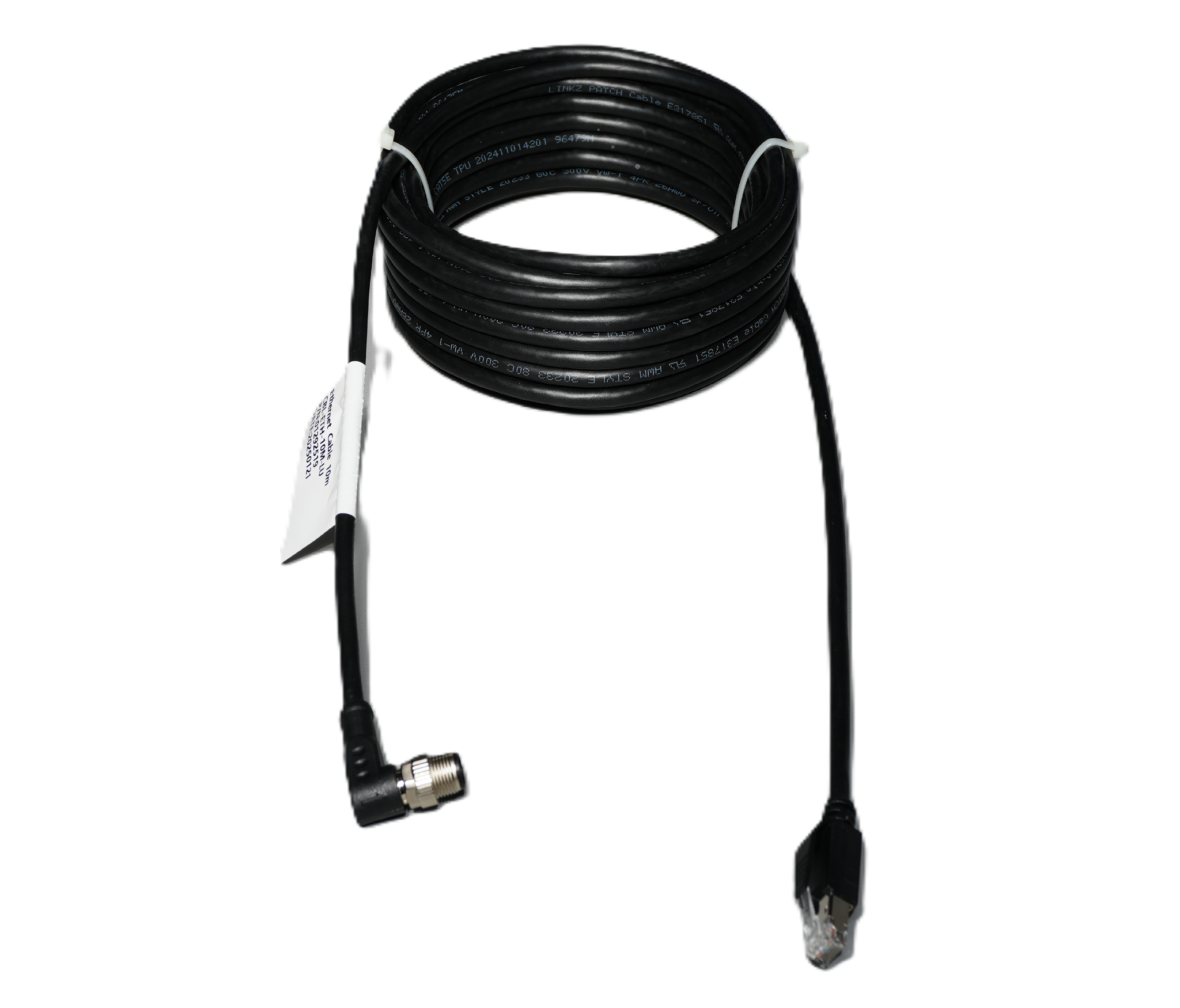

ethernet cable

キャリブレーションボードは、カメラ内部パラメータチェックやハンド・アイ・キャリブレーションに使用されます(ロボット 3D ビジョンによるガイド)。型番選択の詳細は、キャリブレーションボードの型番を選択をお読みください。

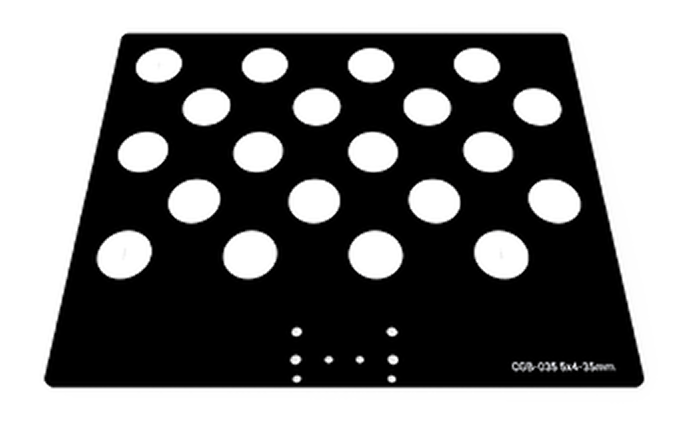

calibration board

ロボット 3D ビジョンによるガイドや 3D 測定・検査に使用する場合、実際のニーズに応じて IPC やドングルなどの付属品を選択する必要もあります。より詳細な情報は、その他の付属品選択をお読みください。

電源モジュールの型番選択

電源供給方法によって電源モジュールを決めてください。

24V DC 電源を使用する

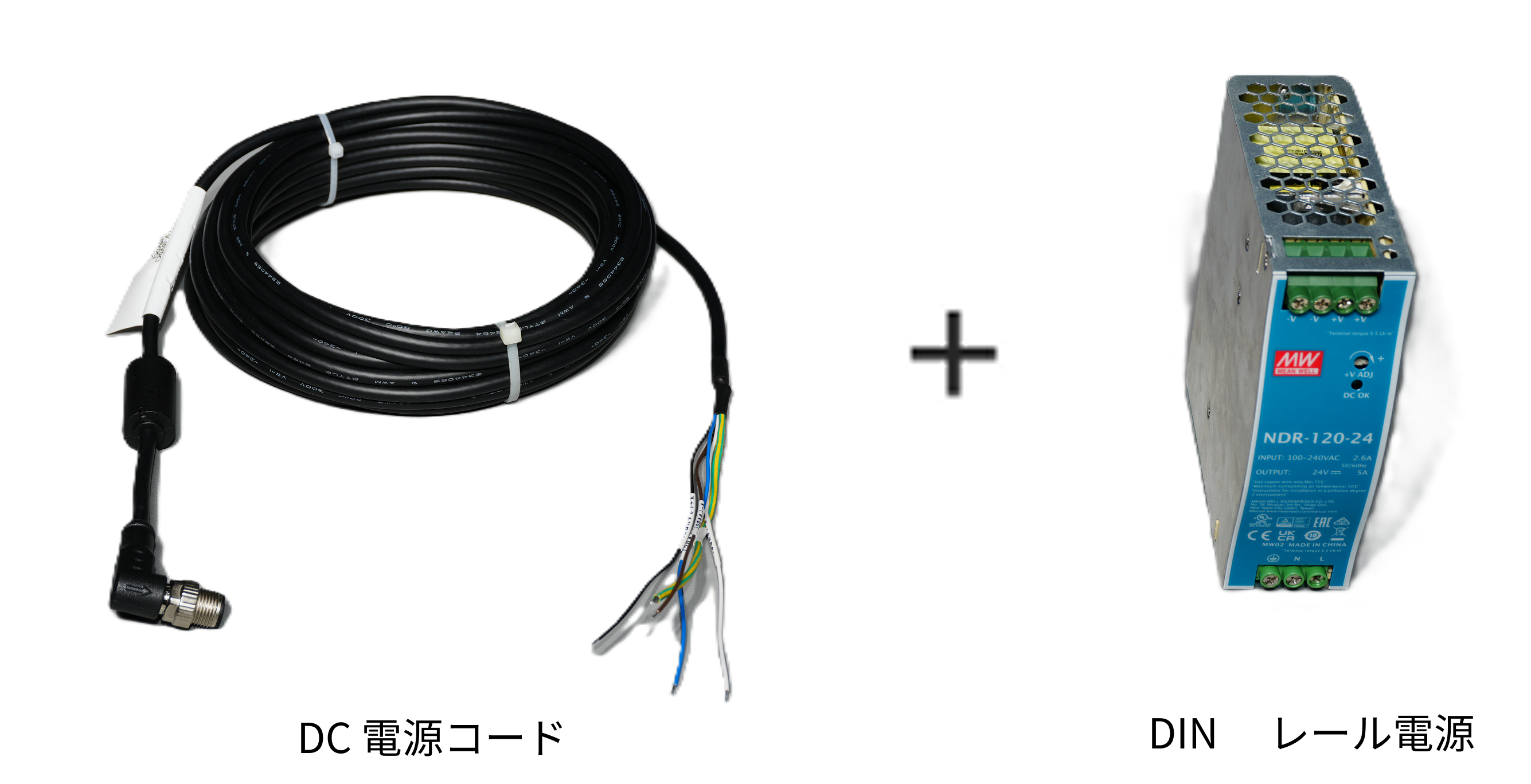

24V DC 電源を使用する場合、電源モジュールはカメラの DC 電源コードと DC 電源デバイス (DIN レール電源など) で構成されます。

DC 電源コード

カメラに必ず Mech-Mind が提供する DC 電源コードを使用してください。Mech-Mind は、ストレートエルボの 2 種類の航空コネクタ DC 電源コードを提供しています。実際のニーズに応じて選択してください。

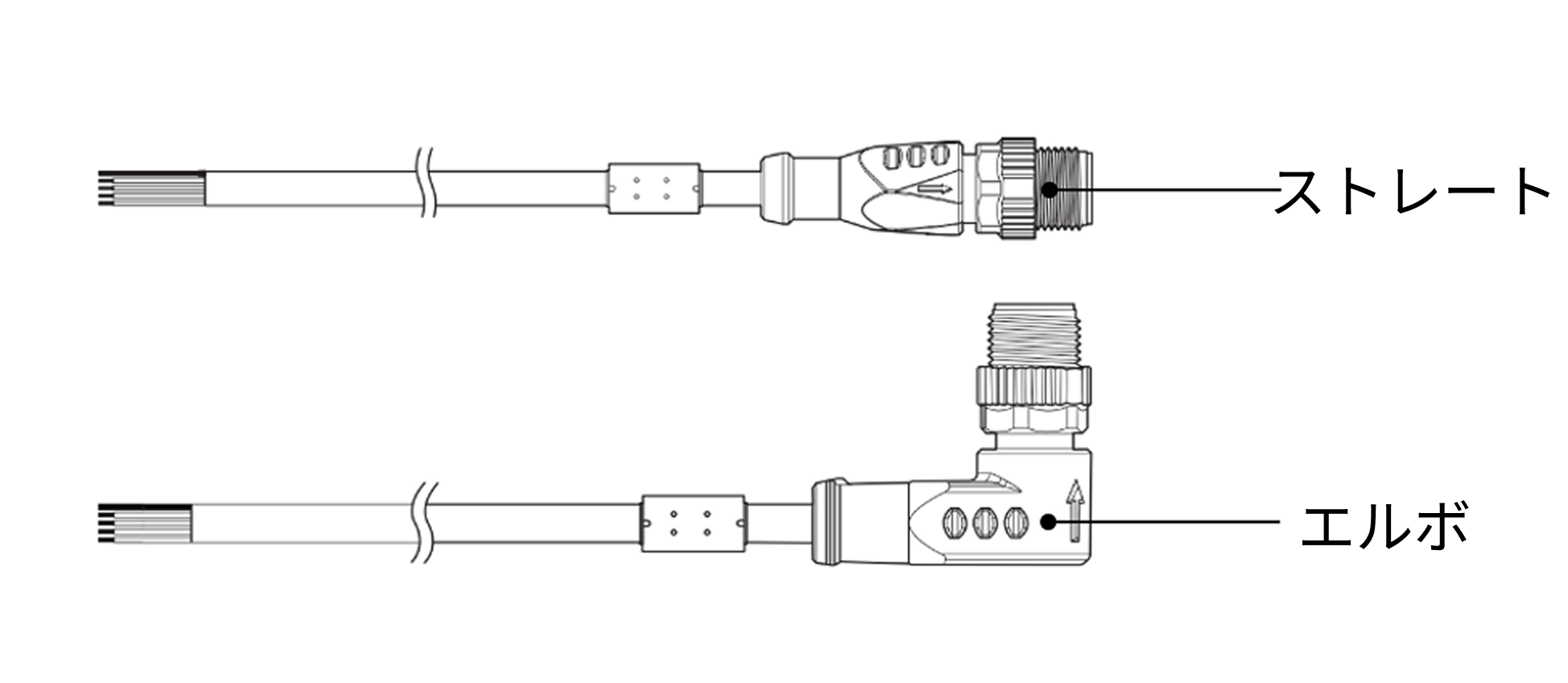

dc power cable connector type

以下の表では、Mech-Mind が提供する DC 電源コードの情報を示します。

型番 コネクタのタイプ 長さ

CBL-PWR-20M

ストレート

20m

CBL-PWR-5M-LU

エルボ

5m

CBL-PWR-10M-LU

エルボ

10m

CBL-PWR-15M-LU

エルボ

15M

CBL-PWR-20M-LU

エルボ

20m

CBL-PWR-30M-LU

エルボ

30M

カメラの DC 電源コードの詳細は、DC 電源コードの技術仕様をご参照ください。

DC 電源供給デバイス

DC 電源デバイスは、Mech-Mind が提供する DIN レール電源を使用することを推奨します。また、関連安全に適合する他の DIN レール電源または DC 電源デバイスを使用してもいいです。以下の表では、Mech-Mind が提供する DIN レール電源の情報を示します。

型番 NDR-120-24

出力

DC 電圧

24V

定格電流

5A

定格消費電力

120W

入力

電圧の範囲

90~264VAC

  • Mech-Mind が提供する DIN レール電源には、AC 電源コードは付いていないので別途用意してください。

  • DIN レール電源の詳細は、DIN レール電源の技術仕様をご参照ください。

  • DIN レール電源を設置・使用する時、使用上の注意事項を注意深くお読みください。

電源アダプターを使用する

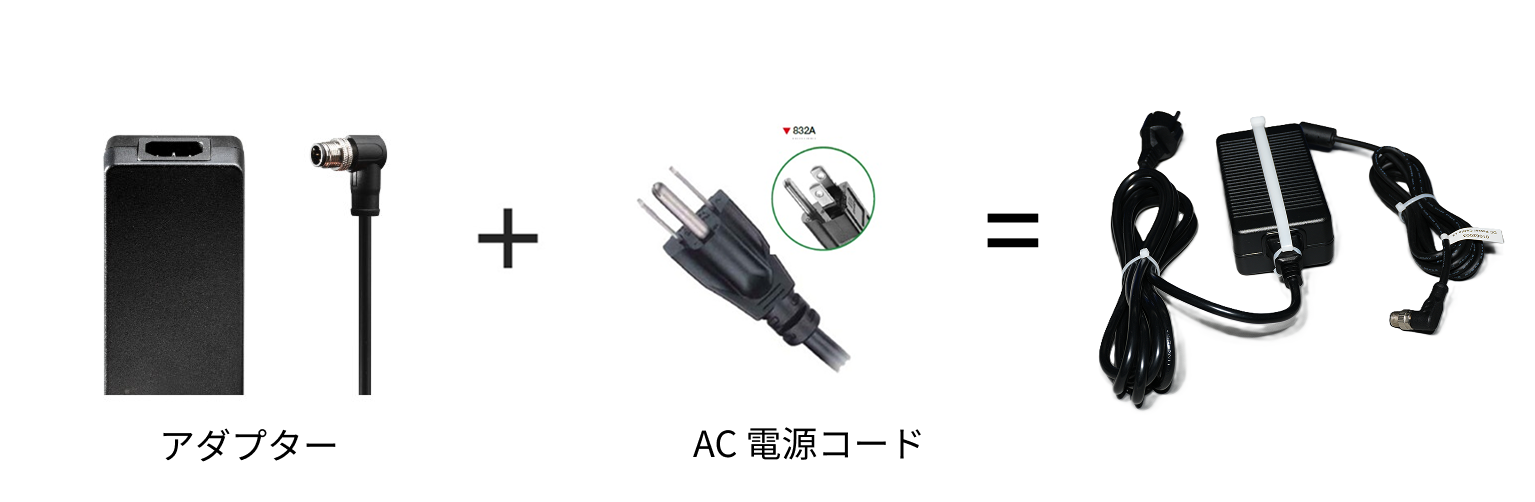

電源アダプターを使用する場合、電源モジュールは、電源アダプターと AC 電源コードで構成されます。Mech-Mind が長さが異なる、AC 電源コード付きの電源アダプターセットを提供しており、電源アダプターを提供します。ニーズに応じて選択できます。

power adaptor power supply en

以下の表では、Mech-Mind が提供する電源アダプターと AC 電源コードの情報を示します。

型番 アダプタケーブルの長さ AC 電源コードの長さ 全長

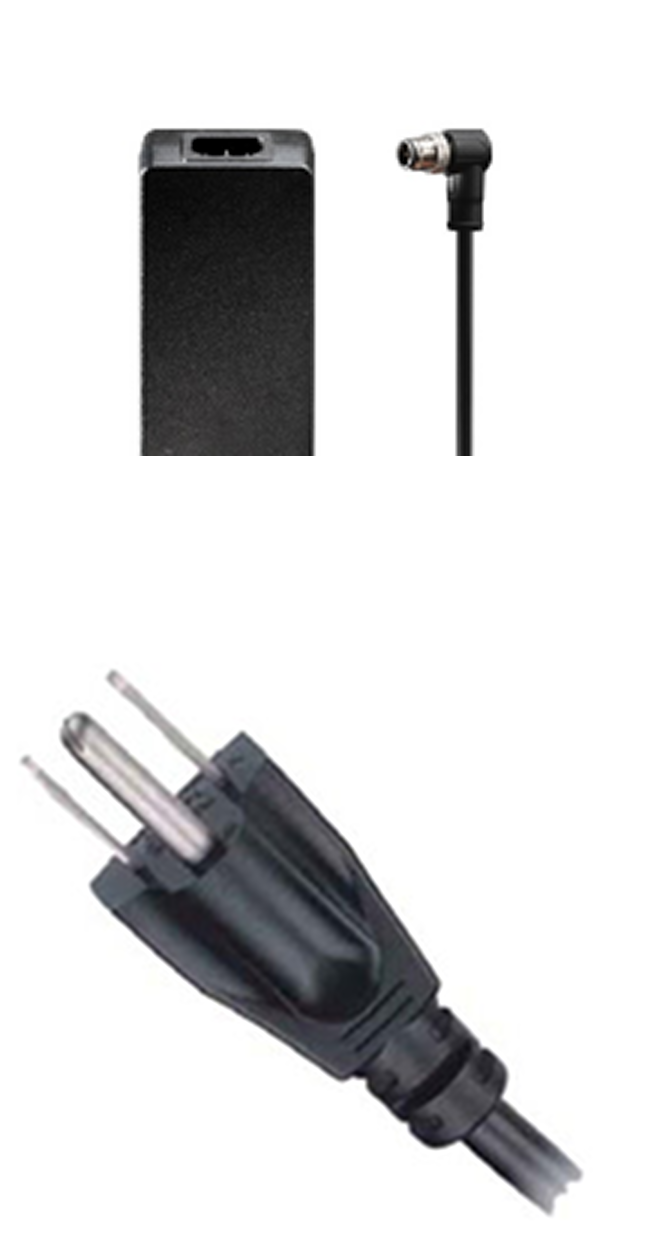

power adapter us

L6L1-3 US-DC24V-M12-4PIN Adapter Cable(アメリカ規格コンセント)

3m

3m

6m

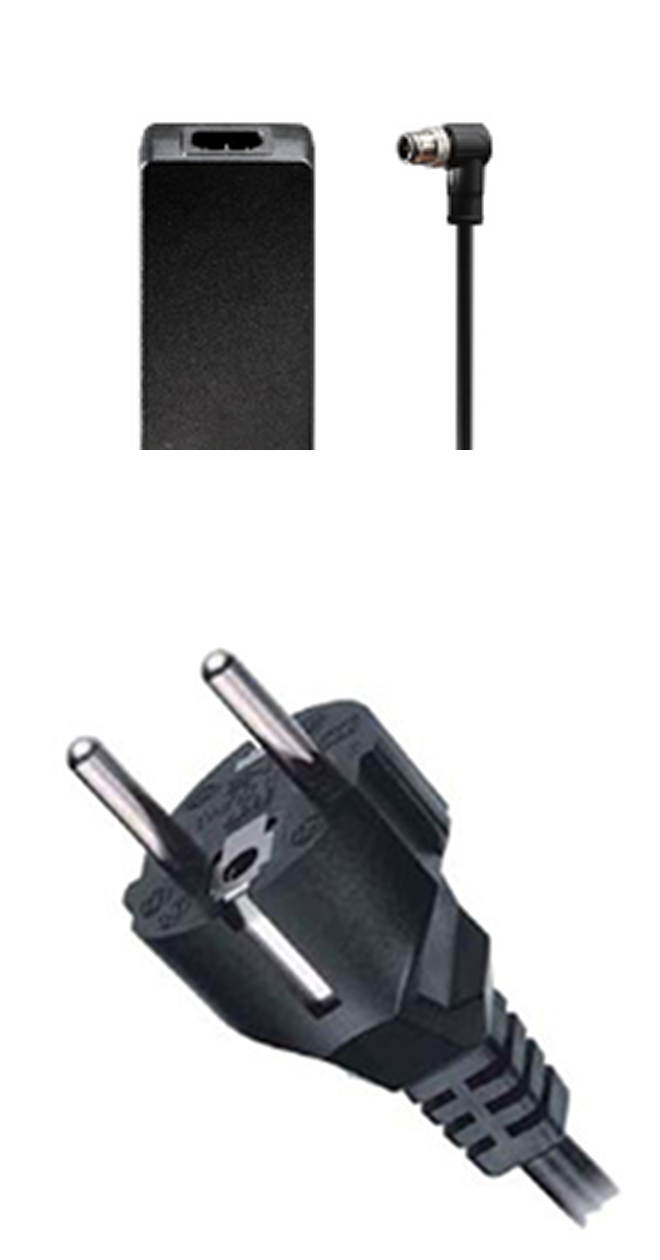

power adapter eu

L6L1-3 EU-DC24V-M12-4PIN Adapter Cable(ヨーロッパ規格コンセント)

3m

3m

6m

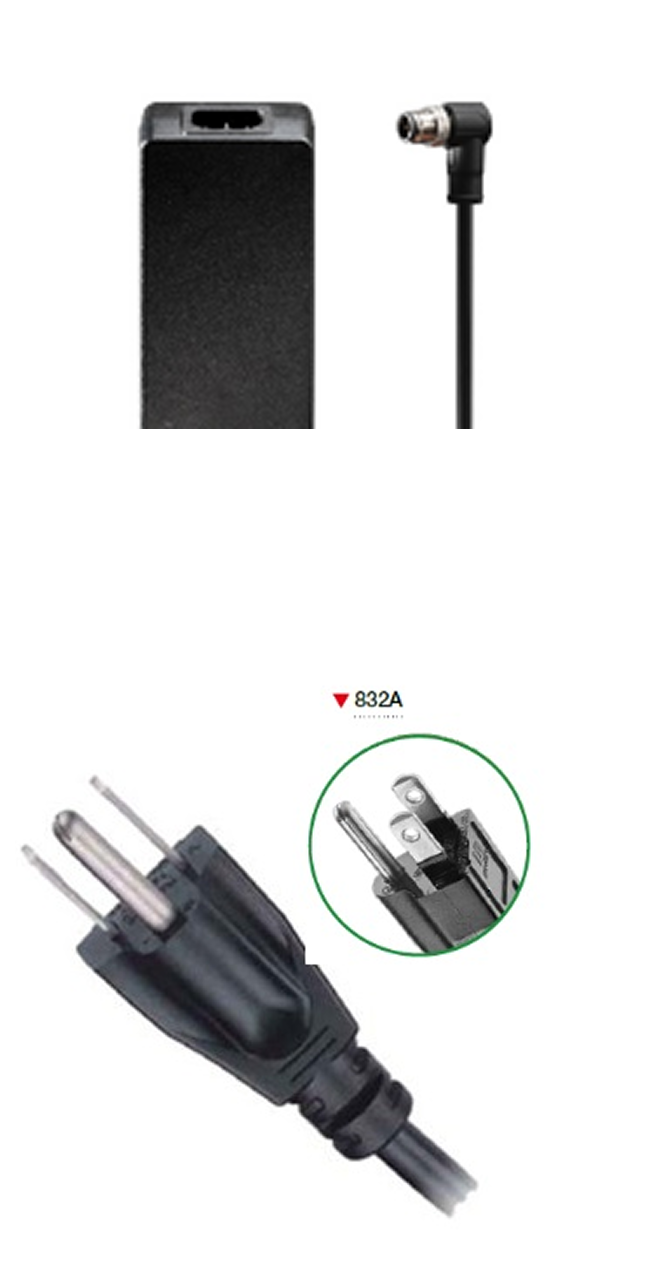

power adapter jp

L6L1-3 JP-DC24V-M12-4PIN Adapter Cable(日本規格コンセント)

3m

3m

6m

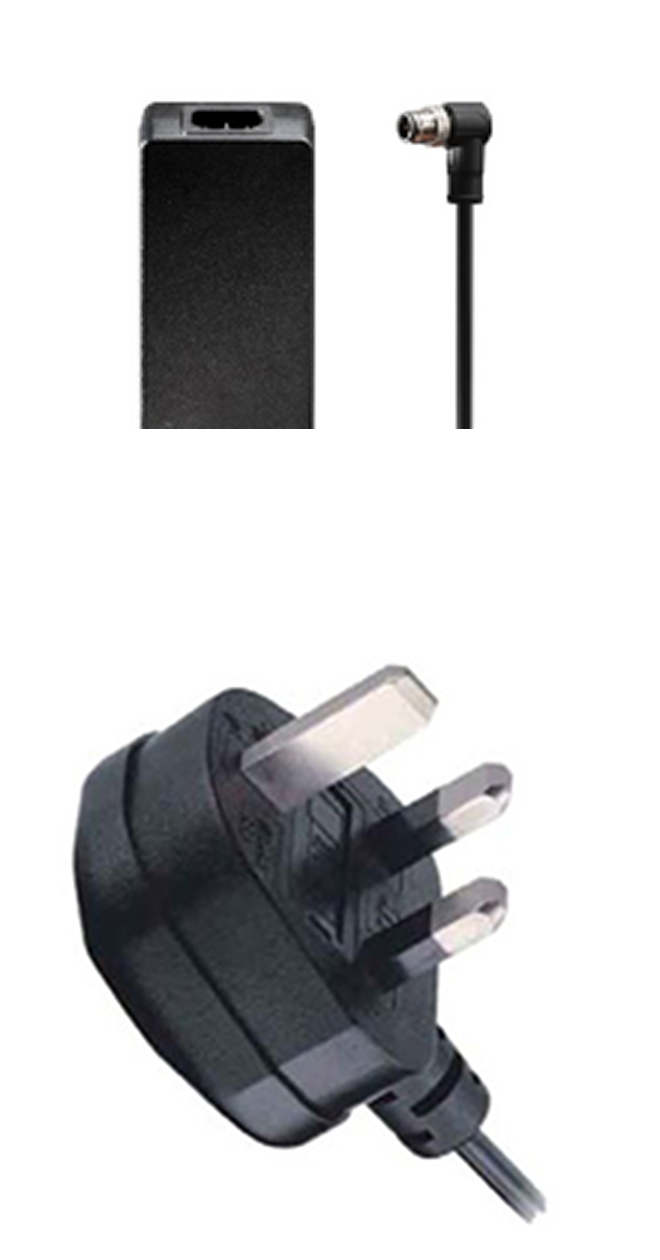

power adapter uk

L6L1-3 UK-DC24V-M12-4PIN Adapter Cable(イギリス規格コンセント)

3m

3m

6m

カメラ LAN ケーブル

カメラに必ず Mech-Mind が提供するカメラ LAN ケーブルを使用してください。Mech-Mind は、ストレートエルボの 2 種類の航空コネクタを提供しています。実際のニーズに応じて LAN ケーブルを選択してください。

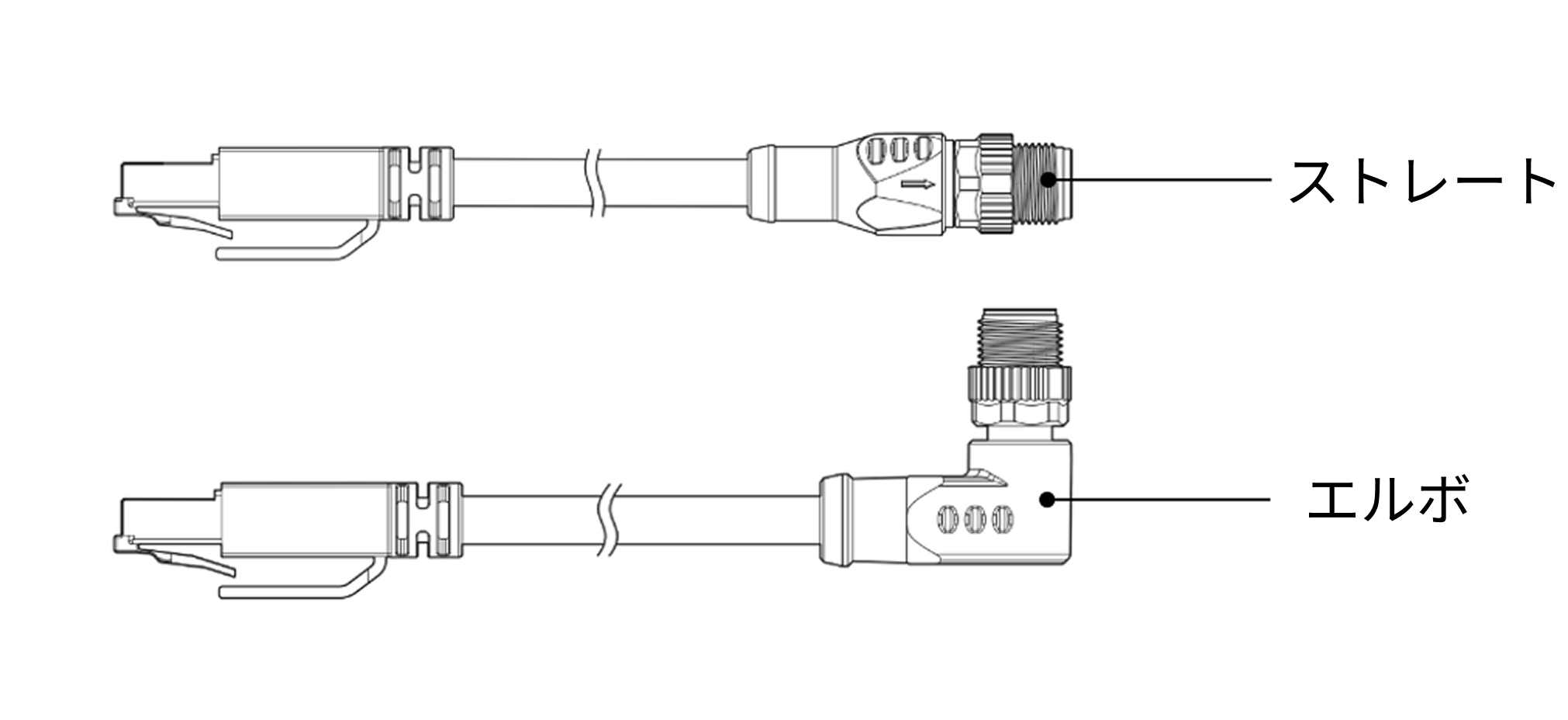

ethernet cable connector type

以下の表では、Mech-Mind が提供する LAN ケーブルの情報を示します。

型番 コネクタのタイプ 長さ

CBL-ETH-20M

ストレート

20m

CBL-ETH-5M-LU

エルボ

5m

CBL-ETH-10M-LU

エルボ

10m

CBL-ETH-15M-LU

エルボ

15M

CBL-ETH-20M-LU

エルボ

20m

CBL-ETH-30M-LU

エルボ

30M

カメラの LAN ケーブルの詳細は、LAN ケーブル技術仕様をご参照ください。

キャリブレーションボードの型番を選択

カメラの型番や実際のワーキングディスタンスに応じて適切なキャリブレーションボードを選択してください。

カメラ型番を選択する際には、シリアル番号の意味は?をご参照ください。それでも型番が特定できない場合は、Mech-Mind のテクニカルサポートにお問い合わせください。

カメラ型番 ワーキングディスタンス(mm) 推奨型番

UHP-140

300±20

OCB-005

NANO

300~600

CGB-020

NANO ULTRA

250~500

CGB-020

PRO S

500~800

CGB-020

800~1000

CGB-035

PRO M

1000~1500

CGB-035

1500~2000

CGB-050

LSR S

500~1000

CGB-035

1000~1500

CGB-050

LSR L

1200~3000

CGB-050

DEEP

1200~3500

CGB-050

PRO XS

300~600

CGB-020

Log S

500~800

CGB-020

800~1000

CGB-035

Log M

1000~1500

CGB-035

1500~2000

CGB-050

Laser L Enhanced

1500~3000

CGB-050

キャリブレーションボードの詳細については、キャリブレーションボードをお読みください。
