カメラの付属品
ここではMech-Eye 産業用 3D カメラ付属品の型番選択をガイドします。
型番選択方法
使用するカメラを選択してから、現場に応じて付属品を選択する必要があります。
-
1 電源モジュール
-
2 カメラの LAN ケーブル
-
3 キャリブレーションボード
電源モジュールはカメラに電源を提供します。Mech-Mind は 24V DC 電源、電源アダプターの 2つの方法を提供します。実際のニーズに応じて選択してください。産業現場では、24V DC 方法を推奨します。
-
24V DC 電源を使用する場合、電源モジュールはカメラの DC 電源コードと DC 電源デバイス (DIN レール電源など) で構成されます。詳細な型番選択は、24V DC 電源を使用する時の電源ユニット選択方法をお読みください。
-
電源アダプターを使用する場合、電源モジュールは電源アダプターと AC 電源コードで構成されます。詳細な型番選択は、電源アダプターを使用する時の電源モジュール選択方法をお読みください。
カメラの LAN ケーブルは、カメラと IPC またはその他のネットワークデバイスを接続するために使用します。必ず Mech-Mind が提供する LAN ケーブルを使用してください。型番選択の詳細は、カメラの LAN ケーブル選択をお読みください。

キャリブレーションボードは、カメラ内部パラメータチェックやハンド・アイ・キャリブレーションに使用されます(ロボット 3D ビジョンによるガイド)。型番選択の詳細は、キャリブレーションボードの型番を選択をお読みください。

ロボット 3D ビジョンによるガイドや 3D 測定・検査に使用する場合、実際のニーズに応じて IPC やドングルなどの付属品を選択する必要もあります。より詳細な情報は、その他の付属品選択をお読みください。
電源モジュールの型番選択
電源供給方法によって電源モジュールを決めてください。
24V DC 電源を使用する

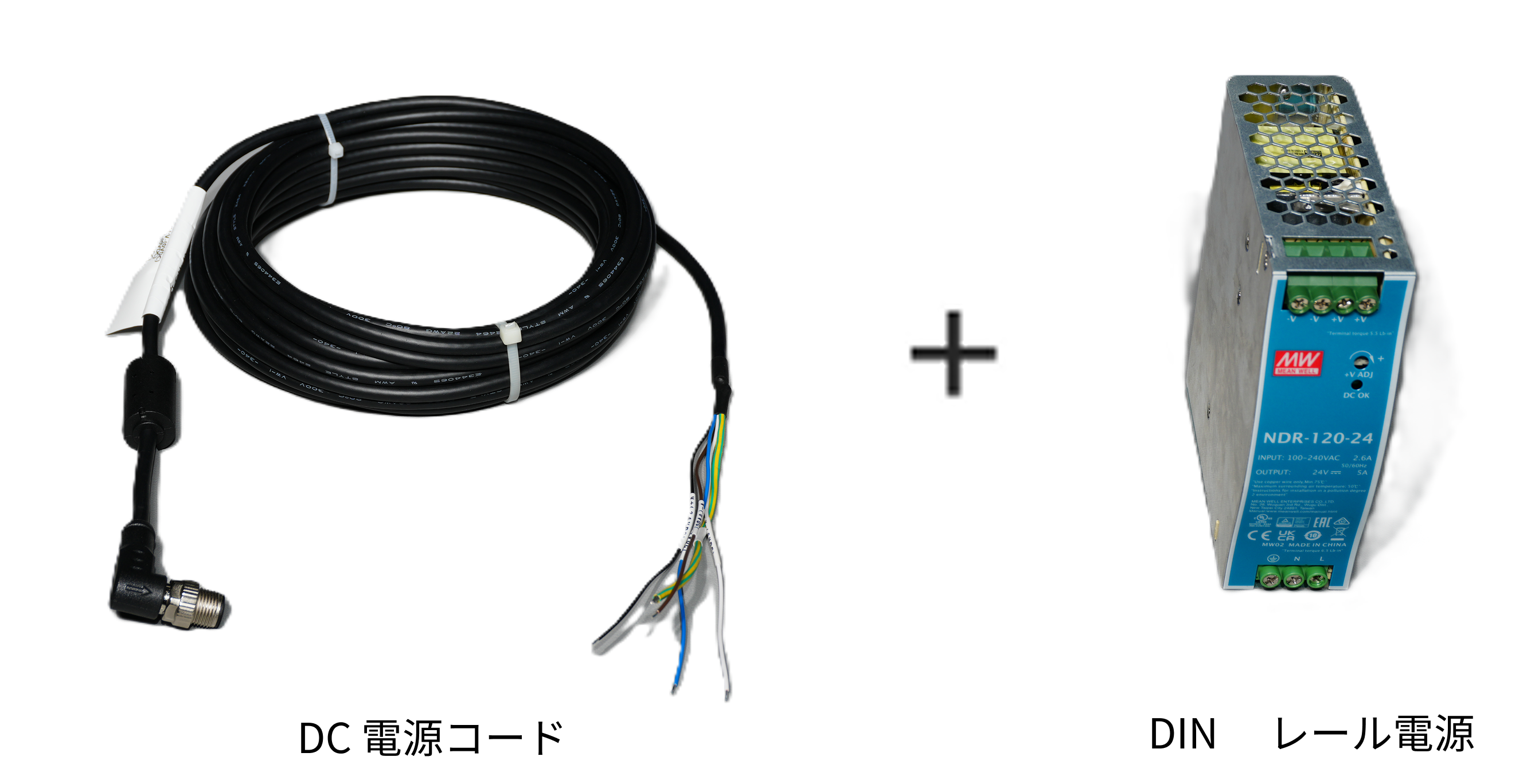

24V DC 電源を使用する場合、電源モジュールはカメラの DC 電源コードと DC 電源デバイス (DIN レール電源など) で構成されます。
DC 電源コード

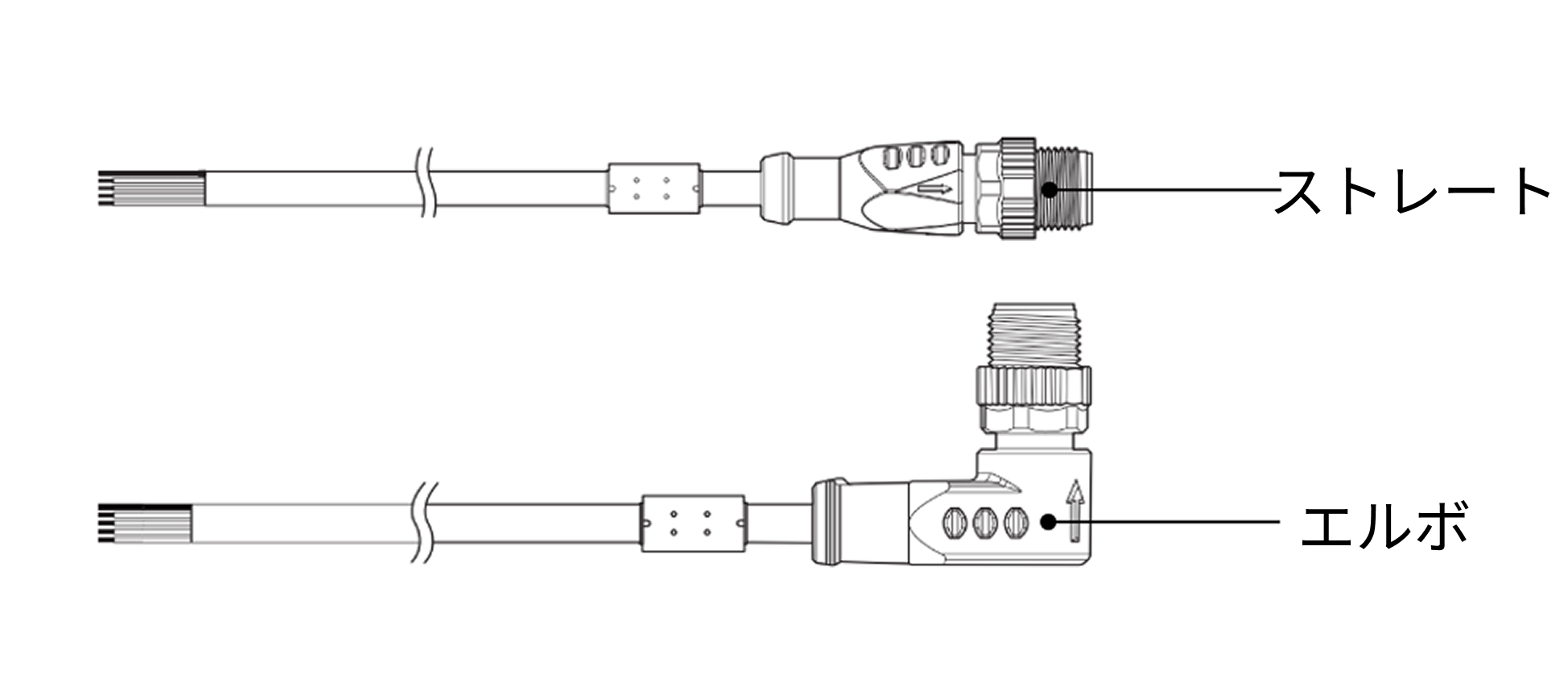

カメラに必ず Mech-Mind が提供する DC 電源コードを使用してください。Mech-Mind は、ストレートとエルボの 2 種類の航空コネクタ DC 電源コードを提供しています。実際のニーズに応じて選択してください。

以下の表では、Mech-Mind が提供する DC 電源コードの情報を示します。
型番 | コネクタのタイプ | 長さ |
---|---|---|
CBL-PWR-20M |
ストレート |
20m |
CBL-PWR-5M-LU |
エルボ |
5m |
CBL-PWR-10M-LU |
エルボ |
10m |
CBL-PWR-15M-LU |
エルボ |
15M |
CBL-PWR-20M-LU |
エルボ |
20m |
CBL-PWR-30M-LU |
エルボ |
30M |
カメラの DC 電源コードの詳細は、DC 電源コードの技術仕様をご参照ください。 |
DC 電源供給デバイス
DC 電源デバイスは、Mech-Mind が提供する DIN レール電源を使用することを推奨します。また、関連安全規格に適合する他の DIN レール電源または DC 電源デバイスを使用してもいいです。以下の表では、Mech-Mind が提供する DC 電源コードの情報を示します。
型番 | NDR-120-24 | |
---|---|---|
出力 |
DC 電圧 |
24V |
定格電流 |
5A |
|
定格消費電力 |
120W |
|
入力 |
電圧の範囲 |
90~264VAC |
|
電源アダプターを使用する

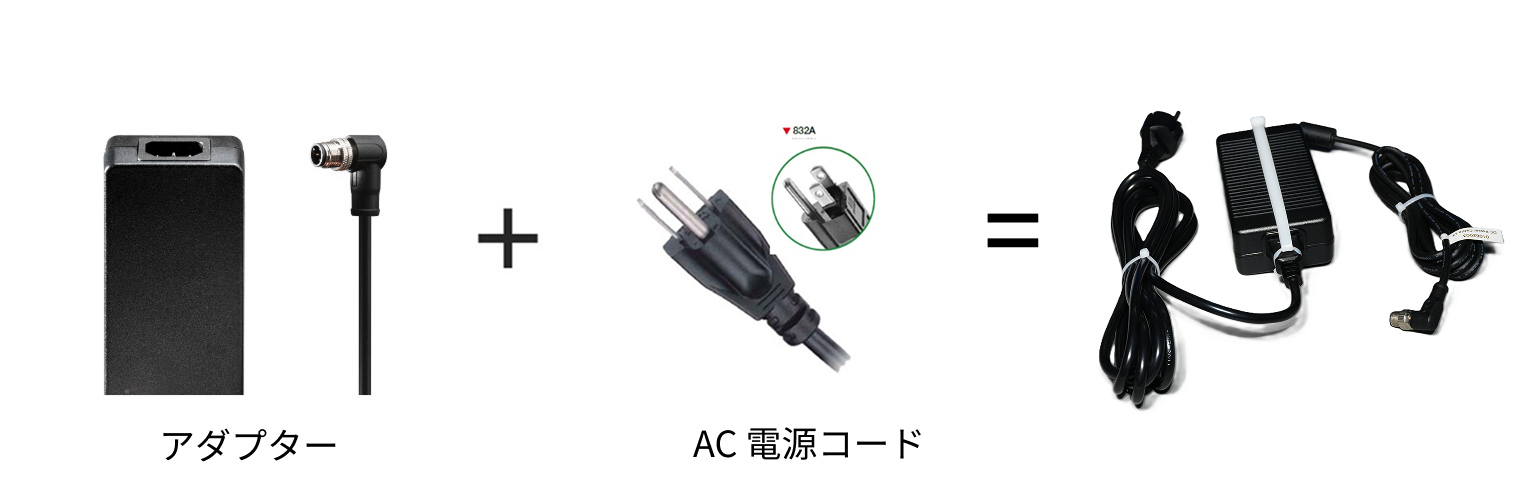

電源アダプターを使用する場合、電源モジュールは、電源アダプターと AC 電源コードで構成されます。Mech-Mind が AC 電源コード付きの電源アダプターセットを提供しており、電源アダプターを提供します。ニーズに応じて選択できます。

以下の表では、Mech-Mind が提供する電源アダプターと AC 電源コードの情報を示します。

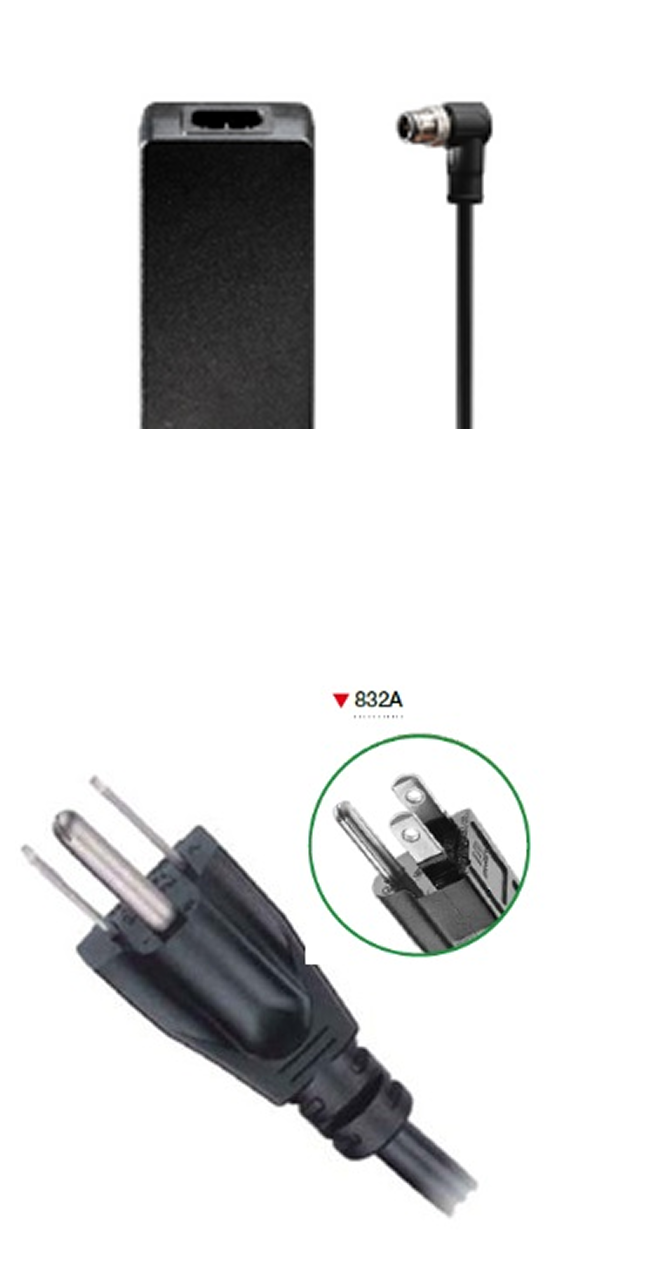

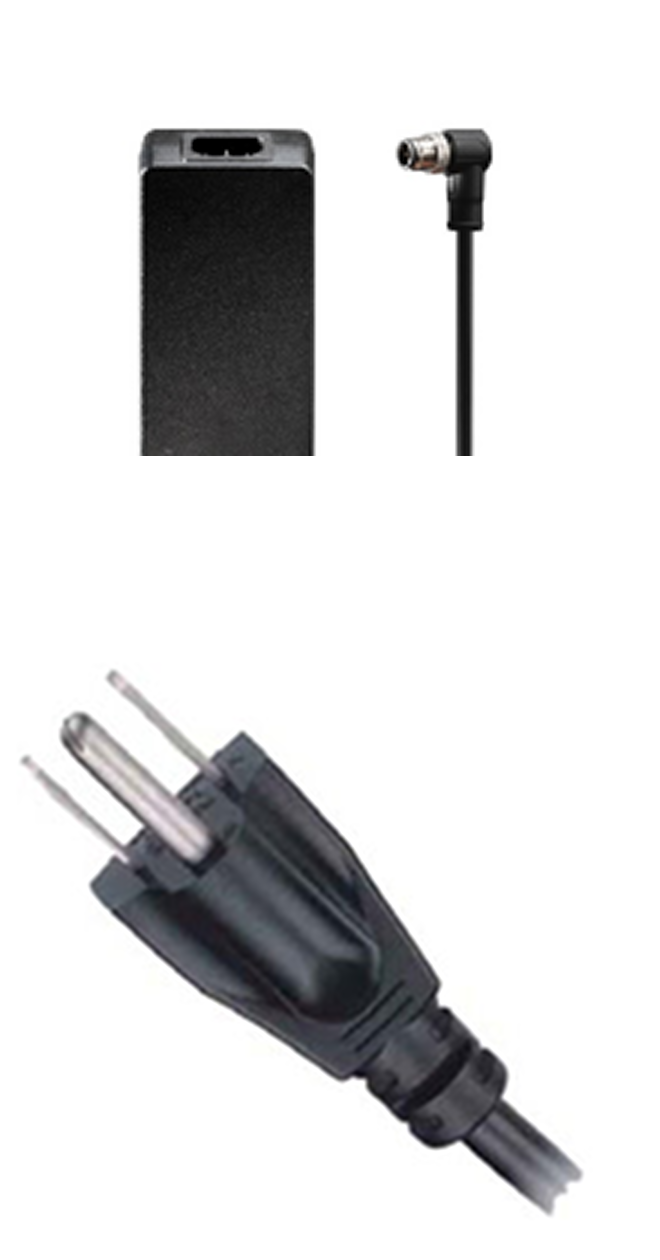

説明図 | 型番 | アダプタケーブルの長さ | AC 電源コードの長さ | 全長 |
---|---|---|---|---|
![]() |
L6L1-3 US-DC24V-M12-4PIN Adapter Cable(アメリカ規格コンセント) |
3m |
3m |
6m |
![]() |

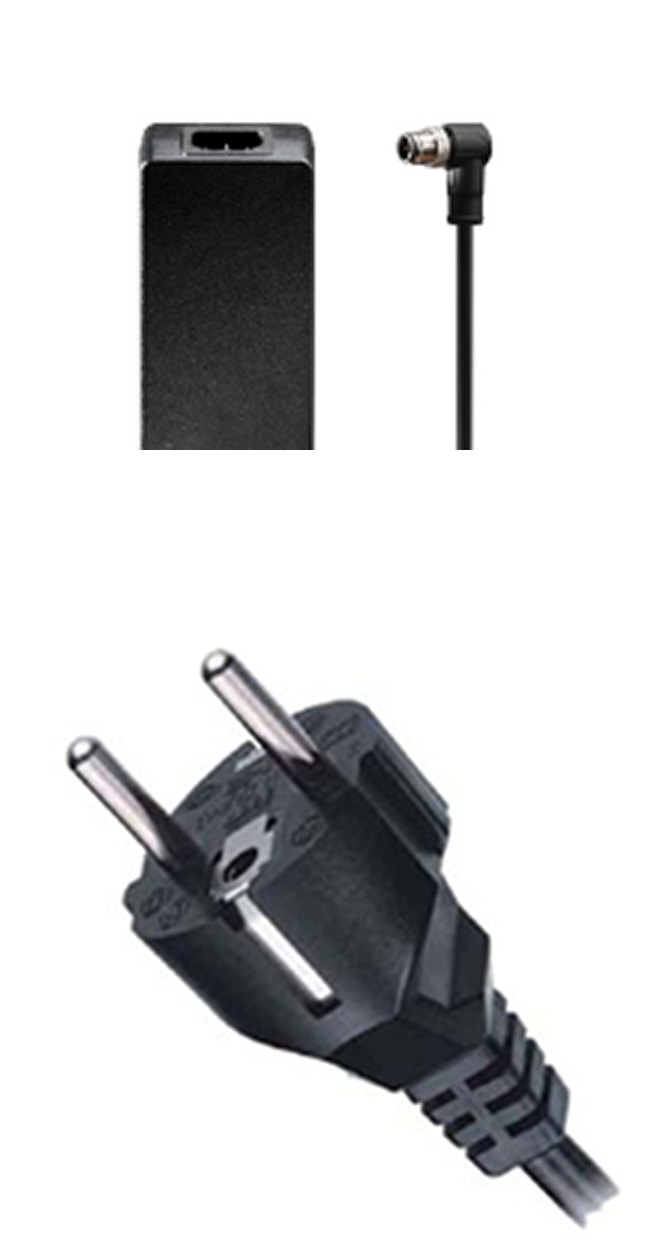

L6L1-3 EU-DC24V-M12-4PIN Adapter Cable(ヨーロッパ規格コンセント) |
3m |
3m |
6m |
![]() |
L6L1-3 JP-DC24V-M12-4PIN Adapter Cable(日本規格コンセント) |
3m |
3m |
6m |
![]() |

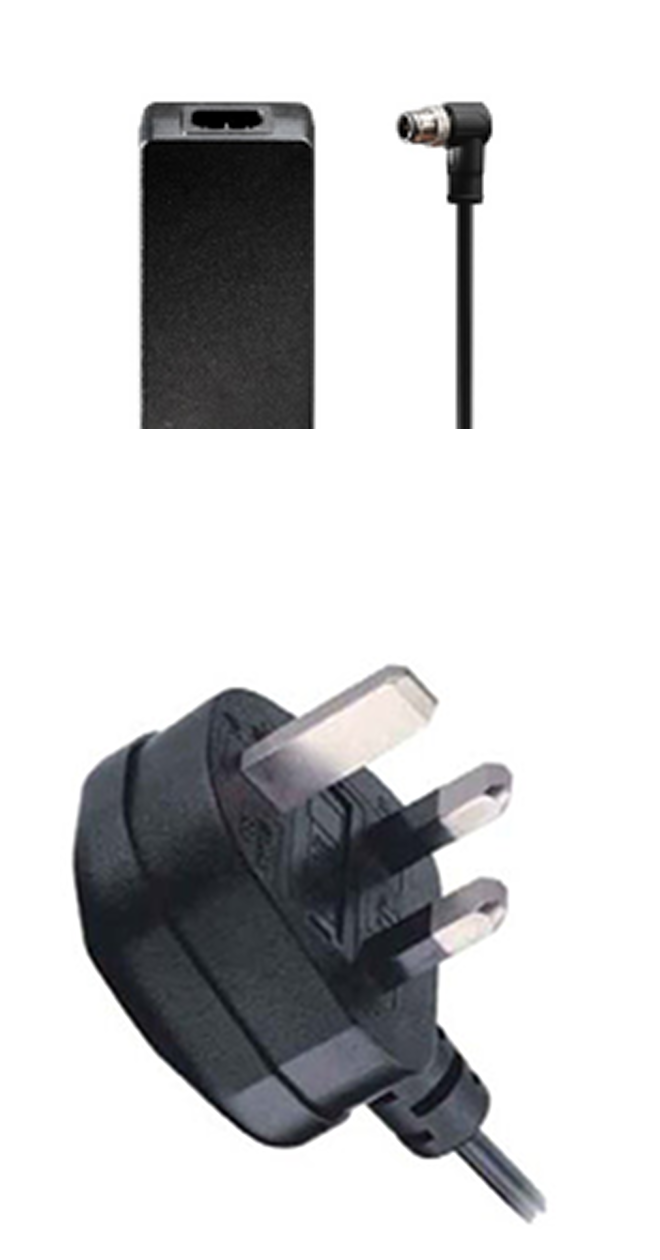

L6L1-3 UK-DC24V-M12-4PIN Adapter Cable(イギリス規格コンセント) |
3m |
3m |
6m |
|
カメラ LAN ケーブル選択

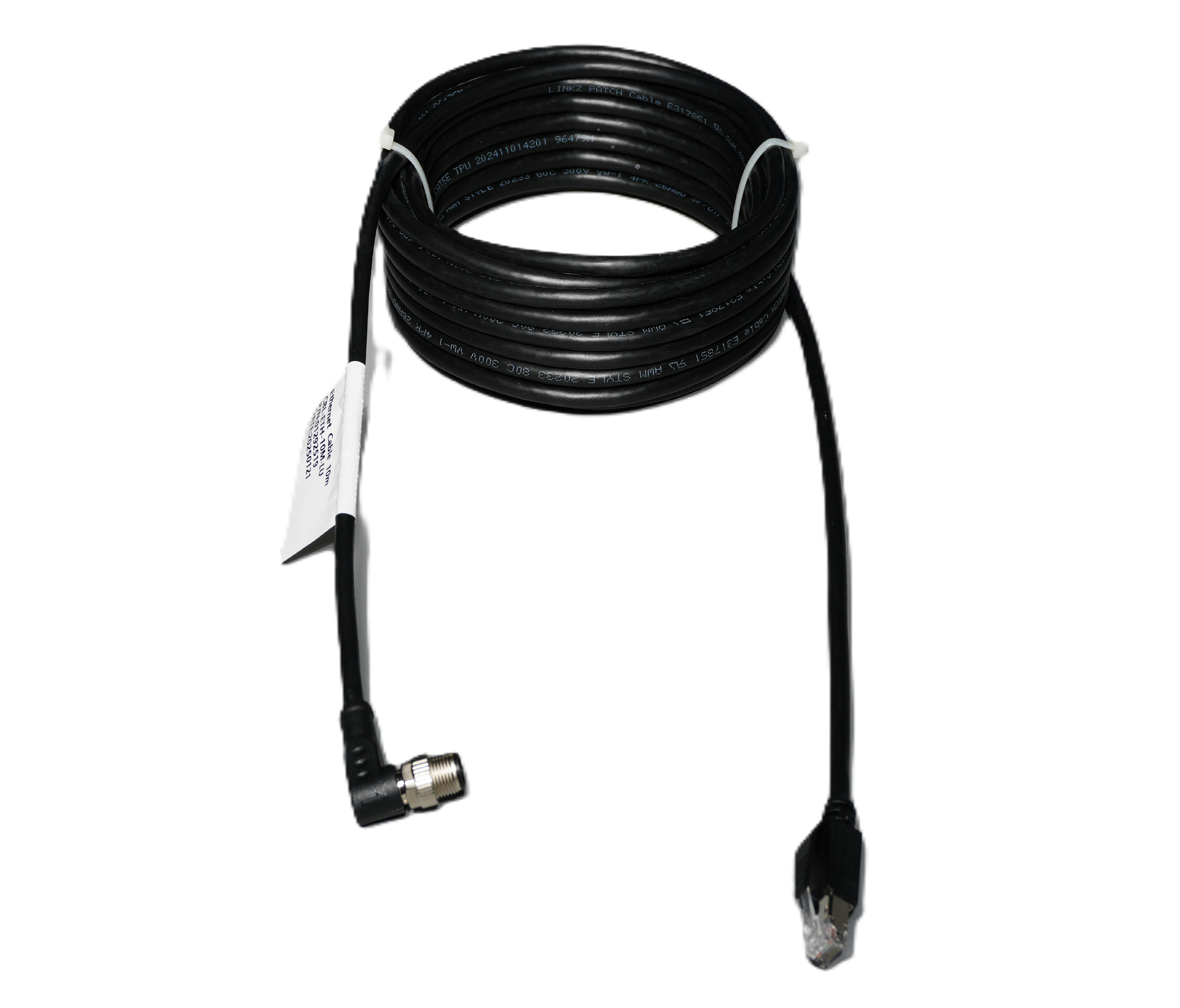

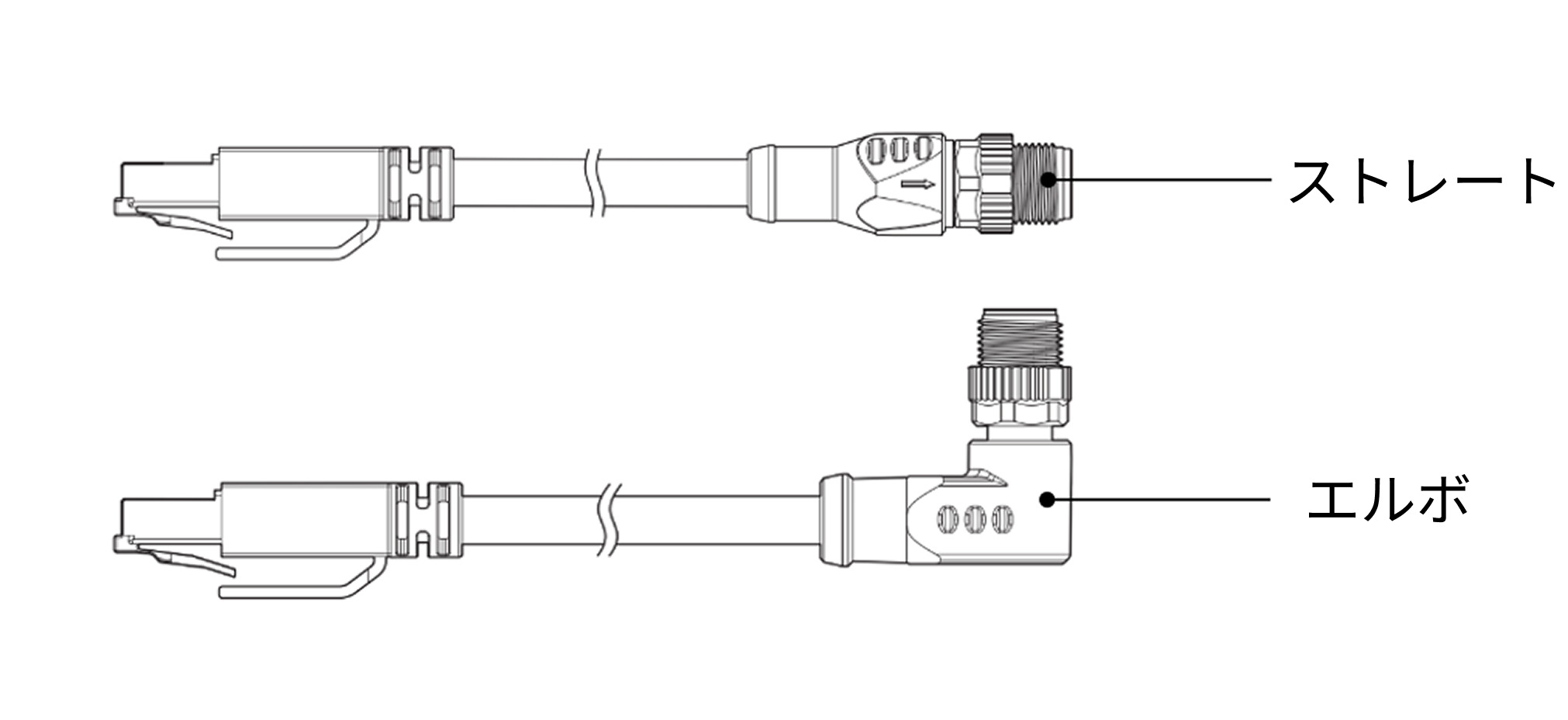

カメラに必ず Mech-Mind が提供するカメラ LAN ケーブルを使用してください。Mech-Mind は、ストレートとエルボの 2 種類の航空コネクタを提供しています。実際のニーズに応じて LAN ケーブルを選択してください。

以下の表では、Mech-Mind が提供する LAN ケーブルの情報を示します。
型番 | コネクタのタイプ | 長さ |
---|---|---|
CBL-ETH-20M |
ストレート |
20m |
CBL-ETH-5M-LU |
エルボ |
5m |
CBL-ETH-10M-LU |
エルボ |
10m |
CBL-ETH-15M-LU |
エルボ |
15M |
CBL-ETH-20M-LU |
エルボ |
20m |
CBL-ETH-30M-LU |
エルボ |
30M |
カメラの LAN ケーブルの詳細は、LAN ケーブル技術仕様をご参照ください。 |
キャリブレーションボードの型番を選択

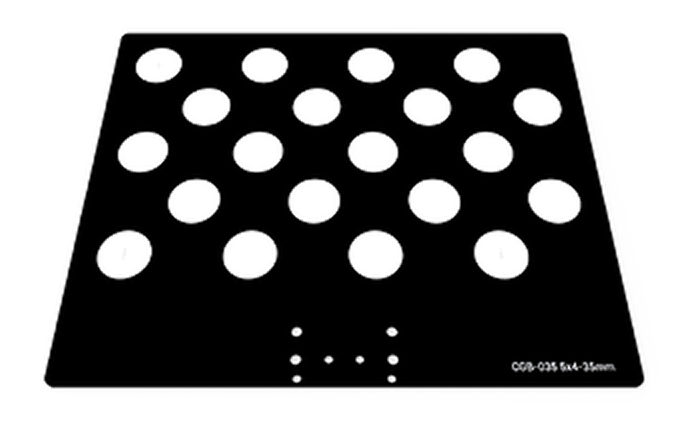

カメラの型番や実際のワーキングディスタンスに応じて適切なキャリブレーションボードを選択してください。
カメラ型番を選択する際には、シリアル番号の意味は?をご参照ください。それでも型番が特定できない場合は、Mech-Mindのテクニカルサポートにお問い合わせください。 |
カメラ型番 | ワーキングディスタンス(mm) | 推奨型番 |
---|---|---|
UHP-140 |
300±20 |
OCB-005 |
NANO |
300~600 |
CGB-020 |
NANO ULTRA |
250~500 |
CGB-020 |
PRO S |
500~800 |
CGB-020 |
800~1000 |
CGB-035 |
|
PRO M |
1000~1500 |
CGB-035 |
1500~2000 |
CGB-050 |
|
LSR S |
500~1000 |
CGB-035 |
1000~1500 |
CGB-050 |
|
LSR L |
1200~3000 |
CGB-050 |
DEEP |
1200~3500 |
CGB-050 |
PRO XS |
300~600 |
CGB-020 |
Log S |
500~800 |
CGB-020 |
800~1000 |
CGB-035 |
|
Log M |
1000~1500 |
CGB-035 |
1500~2000 |
CGB-050 |
|
Laser L Enhanced |
1500~3000 |
CGB-050 |
キャリブレーションボードの詳細については、キャリブレーションボードをお読みください。 |
