DC 電源コード
物理的パラメータ
型番 |
ストレート |
エルボ |
|---|---|---|
CBL-PWR-20M |
CBL-PWR-5M-LU
|
|
色 |
黒 |
|
被覆材質 |
PVC |
|
充填 |
綿糸 |
|
外径 |
5.5 ± 0.1mm |
|
コネクタ |
M12-A、ストレート/エルボ、4 ピン
|
|
導体直径 |
22 AWG |
|
静的最小曲げ半径 |
22mm |
|
動的最小曲げ半径 |
44mm |
|
安全性 |
RoHS 規格に準拠
|
|
ドラッグチェーンテスト |
曲げ半径：75mm
|
|
ねじり試験 |
ねじり角度：± 180°
|
|
適用カメラ型番 |
DEEP Log S
LSR S LSR L LSR XL |
NANO NANO ULTRA PRO XS PRO S PRO M UHP-140 |
寸法
単位：mm
|

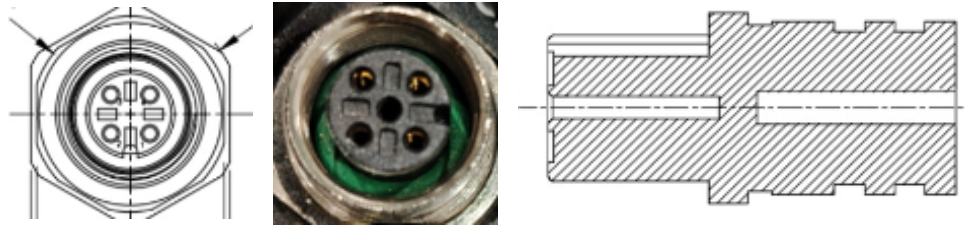

DC 電源コードの M12-A 航空コネクタは、実物と図面と異なることがあります。実物に機能しないブラインドビアあります。ブラインドビアは、機能はありません。航空コネクタの電気特性に影響しない、またその接続・使用にも影響しません。 以下では航空コネクタの図面と実物、コネクタを示します。
|
| 型番 | L | 公差 |
|---|---|---|
CBL-PWR-5M-LU |
5m |
±40mm |
CBL-PWR-10M-LU |
10m |
±80mm |
CBL-PWR-15M-LU |
15m |
±100mm |
CBL-PWR-20M / CBL-PWR-20M-LU |
20m |
±150mm |
CBL-PWR-30M-LU |
30m |
±200mm |
