DC 電源コード

現在ご覧いただいているのは2.4.1 バージョンの内容です。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ 最新版をご利用される場合は、弊社ホームページよりダウンロードが可能です。ダウンロードにはパスワードが必要となりますので、サポート窓口までお問い合わせください。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

物理的パラメータ

型番

ストレート

エルボ

CBL-PWR-20M

CBL-PWR-5M-LU
CBL-PWR-10M-LU
CBL-PWR-15M-LU
CBL-PWR-20M-LU
CBL-PWR-30M-LU

被覆材質

PVC

充填

綿糸

外径

5.5 ± 0.1mm

コネクタ

M12-A、ストレート/エルボ、4 ピン
より線

導体直径

22 AWG

静的最小曲げ半径

22mm

動的最小曲げ半径

44mm

安全性

RoHS 規格に準拠
難燃グレード:VW-1

ドラッグチェーンテスト

曲げ半径:75mm
ストローク:1000mm
速度:1000mm/s
回数:≥ 800万

ねじり試験

ねじり角度:± 180°
捻回間隔:1000 ± 50mm
速度:30 回/分
回数:≥ 300万

適用カメラ型番

DEEP

Log S
Log M

LSR S

LSR L

LSR XL

NANO

NANO ULTRA

PRO XS

PRO S

PRO M

UHP-140

寸法

単位:mm

power cable angled
power cable straight

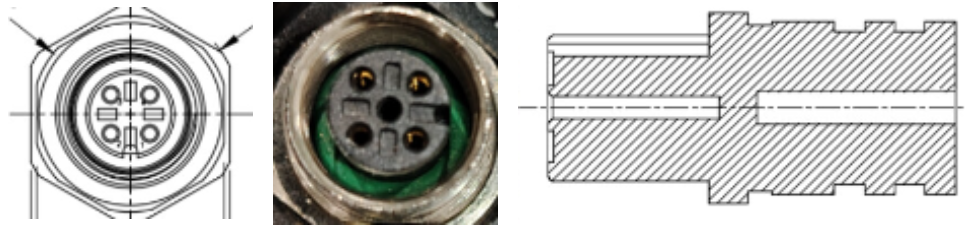

DC 電源コードの M12-A 航空コネクタは、実物と図面と異なることがあります。実物に機能しないブラインドビアあります。ブラインドビアは、機能はありません。航空コネクタの電気特性に影響しない、またその接続・使用にも影響しません。

以下では航空コネクタの図面と実物、コネクタを示します。

connector

型番 L

CBL-PWR-5M-LU

5m

CBL-PWR-10M-LU

10m

CBL-PWR-15M-LU

15m

CBL-PWR-20M / CBL-PWR-20M-LU

20m

CBL-PWR-30M-LU

30m

コネクタ

power cable m12

M12-A

機能 M12-A コネクタピン より線導線の色

GND

1

茶色

GND

2

24V DC

3

24V DC

4

PE

-

黄緑色
