点のフィルタリング

現在ご覧いただいているのは最新版の内容です(V2.1.2)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

機能

指定したルールに基づき、点群をフィルタリングし、ルールに合わない点は除去されます。

functional description

使用シーン

通常は点群の前処理で使用され、点群内の明らかな外れ点や不要な部分を除去することで、後続のクラスタリング操作を容易にします。

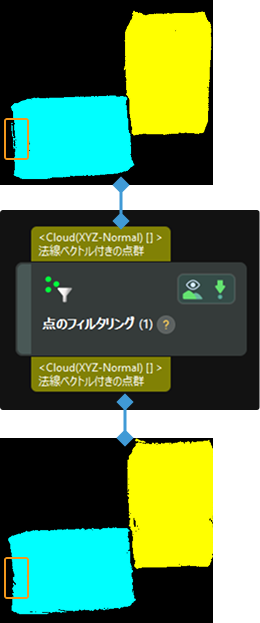

入力と出力

input and output

パラメータ説明

このステップでは、点群内の点をフィルタリングするための2つの方法が提供されています。

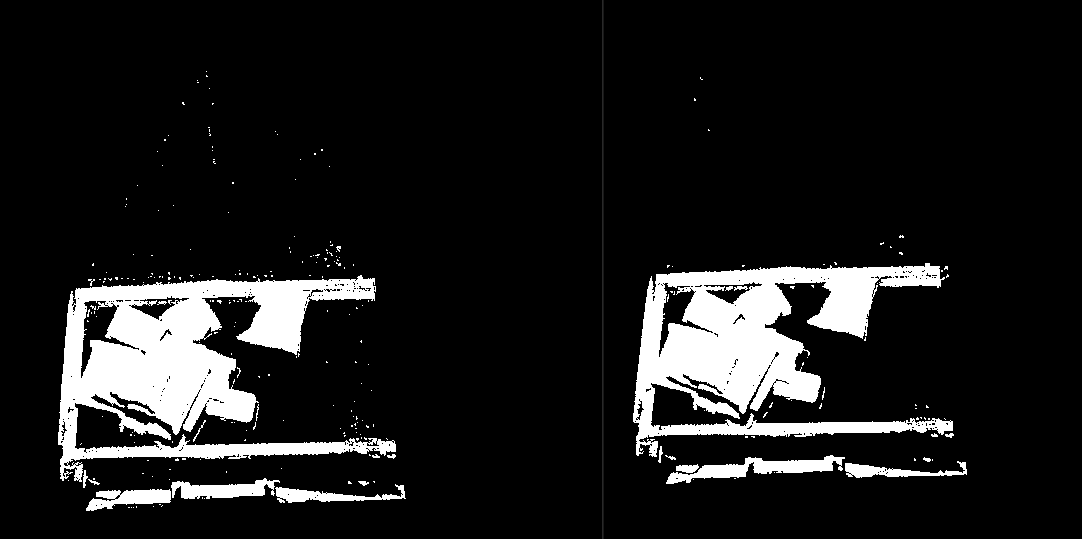

  • StatisticalOutlierFilter:統計的外れ値フィルター。指定されたパラメータに基づいて、範囲外の点を除去します。下図に示すように、点群に明らかな外れ値が存在する場合に使用を推奨します。

    out point

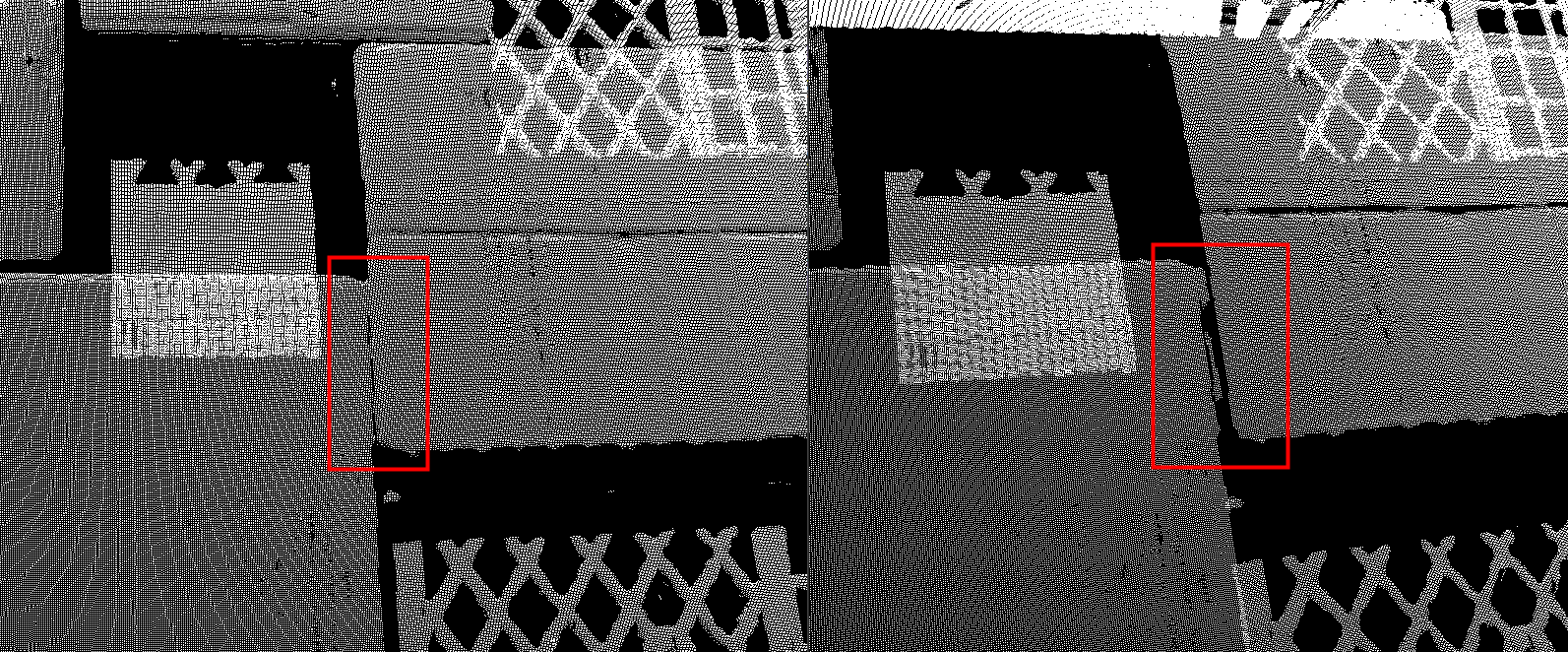

  • NormalsFilter:法線ベクトルフィルター。指定された基準方向に対し、点群内の各点との角度を計算し、範囲外の点を除去します。下図の赤枠に示すように、点群を階層化し、付着を防ぎたい場合に使用を推奨します。

    division point

以下では、上記2つの方法に関連するパラメータについて説明します。

StatisticalOutlierFilter

最近隣接点の数

パラメータ説明:このパラメータは、各検索時に近傍点の数を指定するために使用されます。この値が大きいほど、平均距離の計算に使用される近傍点が増え、フィルタリング効果が強くなりますが、点群の細部が過度に除去される可能性があります。逆に、この値が小さすぎると、フィルタリングが不十分になる可能性があります。

初期値:30

調整アドバイス:初期値のまま使用することを推奨します。

標準偏差乗数

パラメータ説明:このパラメータは、外れ値を判定するためのしきい値を設定するために使用されます。この値を小さくすると、フィルタリング条件が厳しくなり、より多くの点が除去されます。逆に、この値を大きくすると、フィルタリング条件が緩くなり、より多くの点が残ります。

初期値:2.0000

調整アドバイス:初期値のまま使用することを推奨します。

点群内の点が密集している場合は、最近隣接点の数 を適度に大きくすることを推奨します。点群内の点が疎らな場合は、最近隣接点の数 を適度に小さくすることを推奨します。

有効な点が過剰に除去される場合は、標準偏差乗数 を大きくすることで改善できます。

NormalsFilter

基準方向の設定

ロボットのZ軸を使用

パラメータ説明:このパラメータは、カメラ座標系内のロボットのZ軸を基準方向として使用するかどうかを決定するために使用されます。このパラメータにチェックを入れると、基準方向X/Y/Z値 は無効になります。

初期値:チェックを入れない

基準方向のX値/Y値/Z値

調整説明:このパラメータは、法線ベクトルフィルターの基準軸を設定するために使用されます。X、Y、Zの3つのパラメータで方向ベクトルを構成し、基準軸の方向を決定します。ロボットのZ軸を使用 にチェックを入れた場合、この3つの値は無効になり、ロボットのZ軸が基準方向として使用されます。

初期値:0.0000/0.0000/-1.0000

角度しきい値の設定

最小角度差

パラメータ説明:このパラメータは、フィルタリング処理時の最小角度差のしきい値を設定するために使用されます。単位は度(°)です。点の法線ベクトルと基準方向との角度差がこのしきい値未満の場合、その点は除去されます。

初期値:0°

最大角度差

パラメータ説明:このパラメータは、フィルタリング処理時の最大角度差のしきい値を設定します。単位は度(°)です。点の法線ベクトルと基準方向との角度差がこのしきい値を超えた場合、その点は除去されます。

初期値:90°
