領域の形状特徴を検出

現在ご覧いただいているのは最新版の内容です(V2.1.2)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合はお気軽にサポート窓口までご連絡ください。

機能

マスク画像における非ゼロピクセル領域の外接長方形または内接長方形を検出します。

使用シーン

汎用のマスク処理ステップで、特定の使用シーンはありません。

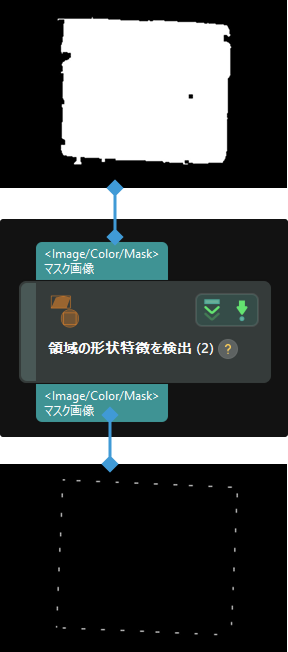

入力と出力

input and output

パラメータ説明

領域形状特徴の種類

パラメータ説明:このパラメータは、使用する検出方法を選択するために使用されます。

オプション:AlignedCircumscribedRect、AlignedInscribedRect、LargestInscribedRect、SmallestCircumscribedRect

下表では、各値(領域特性の種類)について説明し、麻袋マスクを例として計算結果を画像で示します。

検出方法 説明 説明図

AlignedCircumscribedRect

入力マスクの外接長方形を計算します。この長方形は、マスクの輪郭に最大限一致します。

parameter example 1

AlignedInscribedRect

入力マスクの内接長方形を計算します。この長方形は、マスクの輪郭に最大限一致します。

parameter example 2

LargestInscribedRect

入力マスク内に収まる最大の内接長方形を計算します。

parameter example 3

SmallestCircumscribedRect

入力マスクを囲む最小の外接長方形を計算します。

parameter example 4

初期値:AlignedCircumscribedRect

以下に、各パラメータの詳細を説明します。

AlignedCircumscribedRect

このオプションを選択する場合、以下のパラメータを調整する必要があります。

エッジを揃えるための検索半径

パラメータ説明:このパラメータは、マスクと外接長方形が一致しているかどうかを判定するために使用されます。マスク輪郭点と外接長方形の輪郭点との距離がこの半径より小さい場合、その輪郭点は外接長方形と一致していると見なします。

初期値:3px

調整アドバイス:初期値のまま使用することを推奨します。

塗りつぶし領域の特徴

パラメータ説明:このパラメータは、外接長方形を塗りつぶすかどうかを指定するために使用されます。チェックを入れると塗りつぶされます。

初期値:チェックを入れない

AlignedInscribedRect

このオプションを選択する場合、以下のパラメータを調整する必要があります。

エッジを揃えるための検索半径

パラメータ説明:このパラメータは、マスクと内接長方形が一致しているかどうかを判定するために使用されます。マスク輪郭点と内接長方形の輪郭点との距離がこの半径より小さい場合、その輪郭点は内接長方形と一致していると見なします。

初期値:3px

調整アドバイス:初期値のまま使用することを推奨します。

並進ステップサイズ

パラメータ説明:内接長方形を計算する際の長方形中心の平行移動ステップ幅です。この値が小さいほど計算時間は長くなりますが、内接長方形の計算精度は高くなります。

初期値:10px

塗りつぶし領域の特徴

パラメータ説明:このパラメータは、内接長方形を塗りつぶすかどうかを指定するために使用されます。チェックを入れると塗りつぶされます。

初期値:チェックを入れない

LargestInscribedRect

このオプションを選択する場合、以下のパラメータを調整する必要があります。

回転ステップサイズ

パラメータ説明:最大内接長方形を計算する際、長方形の長軸方向を回転させるステップ角度です。この値が小さいほど計算時間は長くなりますが、最大内接長方形の計算精度は高くなります。

並進ステップサイズ

パラメータ説明:最大内接長方形を計算する際の長方形中心の平行移動ステップ幅です。この値が小さいほど計算時間は長くなりますが、最大内接長方形の計算精度は高くなります。

初期値:10px

塗りつぶし領域の特徴

パラメータ説明:このパラメータは、最大内接長方形を塗りつぶすかどうかを指定するために使用されます。チェックを入れると塗りつぶされます。

初期値:チェックを入れない

SmallestCircumscribedRect

このオプションを選択する場合、以下のパラメータを調整する必要があります。

塗りつぶし領域の特徴

パラメータ説明:このパラメータは、最小外接長方形を塗りつぶすかどうかを指定するために使用されます。チェックを入れると塗りつぶされます。

初期値:チェックを入れない
