ETHERNET IP 프로토콜을 통해 통신할 때 AB PLC에 샘플 프로그램을 가져온 후 'Immediate value out of range' 오류가 발생하는 원인은?

문제 설명

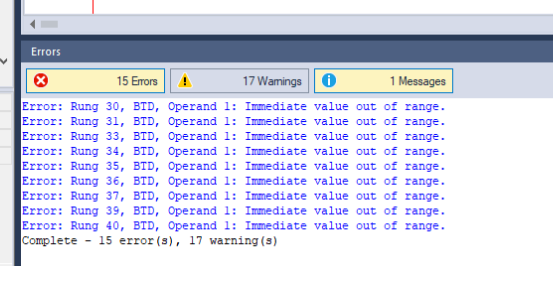

ETHERNET IP 프로토콜을 통해 통신할 때 AB PLC에 샘플 프로그램을 가져온 후 컴파일 과정에서 아래와 같은 오류가 발생합니다.

원인 분석

사용자가 설명 메뉴얼에 따라 비전 시스템의 EDS 모듈에서 정의된 Connections를 INT 유형으로 수정하지 않아, IO 모듈 데이터가 인덱스 값을 초과하는 문제가 발생하였습니다.

해결 방법
