표준 인터페이스 명령어 설명

데이터 단위:
- 관절 각도의 단위는 도(°)입니다.
- 로봇의 플랜지 포즈 또는 말단장치 포즈는 위치와 포즈로 구성되며 위치는 XYZ 좌표로 표시되며 단위는 밀리미터(mm)입니다. 포즈는 오일러 각도로 표시되며 단위는 각도(°)입니다.
비전 포인트 또는 웨이포인트:
- 비전 포인트: Mech-Vision에서 인식되는 물체입니다. 비전 포인트에는 물체 포즈, 레이블, 속도, 치수, 사용자 정의 데이터 등을 포함한 정보가 있습니다.
- 웨이포인트: 로봇이 계획된 경로를 따라 이동할 때 도달하는 각 지점입니다. 웨이포인트에는 로봇 포즈, 레이블, 이동 유형, 속도 등의 정보가 있습니다. 웨이포인트는 다음 두 가지 유형으로 나눠집니다.
  - 비전 이동 웨이포인트: “비전 이동" 스텝에 해당하는 웨이포인트입니다.
  - 비(非) 비전 이동 웨이포인트: “비전 이동" 스텝 이외의 다른 이동 유형 스텝에 해당하는 웨이포인트입니다.

Mech-Vision 프로젝트를 실행하기

기능 소개

이 명령어는 주로 Mech-Vision 프로젝트 작업을 트리거 하는 데 사용됩니다. Mech-Vision 프로젝트가 실행 중일 때 비전 시스템은 카메라를 작동시켜 이미지를 캡처한 다음 반환된 이미지를 알고리즘으로 처리하여 일련의 비전 포인트 또는 웨이포인트를 생성합니다.

비전 포인트: Mech-Vision에서 인식되는 물체입니다. 비전 포인트에는 물체 포즈, 레이블, 속도, 치수, 사용자 정의 데이터 등을 포함한 정보가 있습니다.
웨이포인트: 로봇이 계획된 경로를 따라 이동할 때 도달하는 각 지점입니다. 웨이포인트에는 로봇 포즈, 레이블, 이동 유형, 속도 등의 정보가 있습니다.

호출 순서

Mech-Vision 프로젝트를 실행하기 전에 프로젝트의 스텝 파라미터를 설정해야 하므로 Mech-Vision 파라미터 레시피를 전환하기 명령어 또는 Mech-Vision 프로젝트에 물체 치수 입력하기 명령어는 Mech-Vision 프로젝트를 실행하기 명령어를 호출하기 전에 호출해야 합니다.
Mech-Vision 프로젝트를 실행한 후 비전 시스템은 비전 포인트 또는 웨이포인트를 수신할 수 있으므로 Mech-Vision 프로젝트를 실행하기 명령어는 비전 결과 획득하기, Mech-Vision가 계획한 경로를 획득하기 명령어를 호출하기 전에 호출해야 합니다.

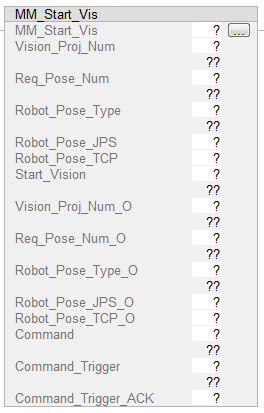

기능 블록

입력 파라미터

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 SINT입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Req_Pose_Num

이 파라미터는 Mech-Vision 프로젝트에서 획득하는 비전 포인트 또는 웨이포인트 수량의 목표값입니다. 데이터 유형은 SINT입니다. 값은 0 또는 0보다 큰 정수입니다. 구체적인 설명은 다음과 같습니다.

Mech-Vision 프로젝트에 “경로 계획” 스텝이 있으면 이 파라미터는 “예상되는 웨이포인트 수”를 나타내고 “경로 계획” 스텝이 없으면 “예상되는 비전 포인트 수”를 나타냅니다.

0: Mech-Vision 프로젝트를 통해 모든 비전 포인트 또는 웨이포인트를 획득합니다.
0보다 큰 정수: Mech-Vision 프로젝트를 통해 일정 수량의 비전 포인트 또는 웨이포인트를 획득합니다.
- Mech-Vision 프로젝트에서 출력되는 비전 포인트 또는 웨이포인트의 총량이 해당 파라미터의 값보다 작은 경우, 출력되는 모든 비전 포인트 또는 웨이포인트를 획득합니다.
- Mech-Vision 프로젝트에서 출력되는 비전 포인트 또는 웨이포인트의 총량이 해당 파라미터의 값과 동일하거나 이 값보다 큰 경우, 지정된 수량의 비전 포인트 또는 웨이포인트를 획득합니다.

Mech-Vision 프로젝트를 실행하기 명령어는 비전 포인트 또한 웨이포인트를 반환하지 않습니다. 비전 결과 획득하기 명령어는 비전 포인트를 반환합니다. Mech-Vision가 계획한 경로를 획득하기 명령어를 호출하면 웨이포인트를 반환합니다.
비전 결과 획득하기 명령어 또는 Mech-Vision가 계획한 경로를 획득하기 명령어의 경우 비전 시스템이 한 번에 보낼 수 있는 기본 최대 비전 포인트 또는 웨이포인트 수는 20입니다. Mech-Vision 툴 바의 로봇 통신 구성 다음 고급 설정에서 필요에 따라 기본 최대 수를 변경할 수 있지만 최대 수는 30으로 제한됩니다.

Robot_Pose_Type

이 파라미터는 실제 로봇의 포즈가 Mech-Vision 프로젝트로 입력되는 포맷을 지정합니다. 데이터 유형은 SINT입니다. 값은 0, 1, 2 또는 3입니다. 구체적인 설명은 다음과 같습니다.

Robot_Pose_JPS

이 파라미터는 로봇의 관절 각도를 지정합니다. 데이터 유형은 Array[0..5] of DINT입니다.

Robot_Pose_TCP

이 파라미터는 로봇의 플랜지 포즈를 지정합니다. 데이터 유형은 Array[0..5] of DINT입니다.

다음 표에서는 Robot_Pose_Type, Robot_Pose_JPS, Robot_Pose_TCP 파라미터 값의 관계를 설명합니다.

Robot_Pose_Type	Robot_Pose_JPS	Robot_Pose_TCP	설명	적용 시나리오
0	0,0,0,0,0,0	0,0,0,0,0,0	이 명령어는 Mech-Vision프로젝트로 로봇 포즈를 보낼 필요가 없습니다. Mech-Vision 프로젝트에서 "경로 계획" 스텝을 사용하는 경우 경로 계획의 시작치 위치는 경로 계획 도구에 설정된 원점 위치입니다.	카메라는 Eye To Hand 방식으로 장착되는 경우 이 설정을 사용해야 합니다. 프로젝트는 사전에 이미지를 캡처할 필요가 없습니다.
1	로봇의 현재 관절 각도	로봇의 현재 플랜지 포즈	이 명령어는 로봇의 관절 각도와 플랜지 포즈를 Mech-Vision 프로젝트로 입력해야 합니다.	카메라는 Eye To Hand 방식으로 장착되는 경우 이 설정을 사용해야 합니다. 겐트리 로봇이 사용되는 시나리오 제외한 대부분 시나리오에서는 이 설정을 사용하는 것을 추천합니다.
2	0,0,0,0,0,0	로봇의 현재 플랜지 포즈	이 명령어는 로봇의 플랜지 포즈를 Mech-Vision프로젝트로 입력해야 합니다.	이 설정은 겐트리 로봇이 사용되는 시나리오에서 추천됩니다.
3	사용자가 자체 정의한 관절 각도	0,0,0,0,0,0	이 명령어는 사용자가 자체 정의한 관절 각도를 Mech-Vision프로젝트로 입력해야 합니다. 이 관절 각도 데이트는 Mech-Vision 프로젝트의 "경로 계획" 스텝에게 시작점으로 전송되며, 즉 로봇은 이 시작점에서 계획된 경로의 첫 번째 웨이포인트로 이동합니다.	카메라는 Eye To Hand 방식으로 장착되는 경우 이 설정을 사용해야 합니다. 프로젝트는 사전에 이미지를 캡처할 필요가 있습니다.

관절 각도와 플랜지 포즈의 부동 소수점 수는 먼저 10000을 곱한 후, 32비트 부호 있는 정수로 변환하여 Robot_Pose_JPS과 Robot_Pose_TCP에 설정해야 합니다.

Start_Vision

이 파라미터는 Mech-Vision 프로젝트 실행이 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 SINT입니다.

Req_Pose_Num_O

이 파라미터는 Mech-Vision 프로젝트에서 획득하는 비전 포인트 또는 웨이포인트 수량의 목표값입니다. 데이터 유형은 SINT입니다. 0은 Mech-Vision 프로젝트에서 모든 비전 포인트 또는 웨이포인트를 획득하기를 의미합니다.

Robot_Pose_Type_O

이 파라미터는 실제 로봇의 포즈가 Mech-Vision 프로젝트로 입력되는 포맷을 의미합니다. 데이터 유형은 SINT입니다. 값은 0, 1, 2 또는 3입니다.

Robot_Pose_JPS_O

이 파라미터는 로봇의 관절 각도를 나타냅니다. 데이터 유형은 Array[0..5] of DINT입니다.

Robot_Pose_TCP_O

이 파라미터는 로봇의 플랜지 포즈를 나타냅니다. 데이터 유형은 Array[0..5] of DINT입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 1102입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

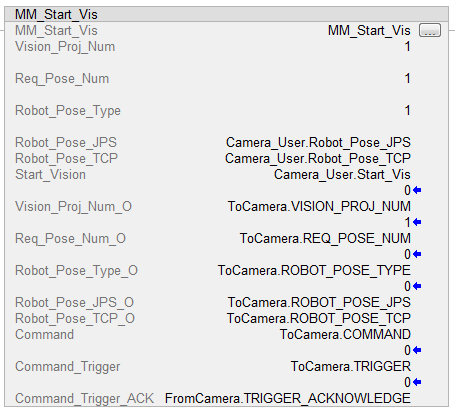

예시

Camera_User.Start_Vis 상승 에지에서 PLC가 Mech-Vision 프로젝트 1의 실행을 트리거하고, Mech-Vision 프로젝트 1이 비전 포인트 또는 웨이포인트 1개를 전송하기를 기대합니다. 동시에 로봇의 현재 관절 각도와 플랜지 포즈를 Mech-Vision로 전송합니다.

비전 결과 획득하기

기능 소개

이 명령어는 Mech-Vision에서 출력한 비전 결과(일련의 비전 포인트)를 획득하는 데 사용됩니다. 비전 포인트의 물체 포즈(즉, "출력" 스텝의 "poses" 포트에서 출력된 데이터)는 비전 시스템에 의해 로봇의 말단장치 포즈로 변환됩니다. 과정은 다음과 같습니다.

"출력" 스텝의 첫 번째 입력 포트가 대상 물체 중심점이라면, "출력" 스텝은 대상 물체 중심점을 해당하는 픽 포인트로 변환합니다. 따라서 이 명령을 실행하여 얻은 대상 물체 포즈는 실제로 대상 물체 중심점의 포즈가 아니라 픽 포인트의 포즈입니다.

물체 포즈의 형식을 사원수를 오일러 각으로 전환합니다.
X축을 중심으로 물체의 포즈를 180° 회전하여 Z축 방향을 아래쪽으로 가리키도록 합니다.

호출 순서

Mech-Vision 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

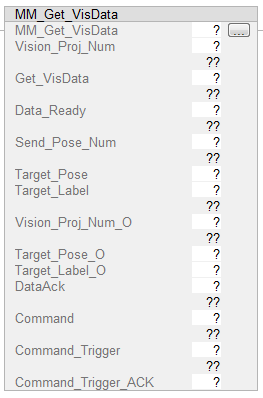

기능 블록

입력 파라미터

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 SINT입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Get_VisData

이 파라미터는 비전 결과 획득하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Data_Ready

이 파라미터는 획득한 비전 결과가 읽기 가능한지를 나타내며, 여러 비전 포인트를 수신할 때 전용으로 사용됩니다. 데이터 유형은 BOOL입니다. 1은 읽기 가능을 의미하며 0은 읽기 불가를 의미합니다.

Send_Pose_Num

이 파라미터는 Mech-Vision이 반환한 비전 포인트의 수를 나타냅니다. 데이터 유형은 SINT입니다. 값은 0이거나 0보다 큰 정수입니다.

Target_Pose

이 파라미터는 획득된 비전 결과에 단일 비전 포인트의 포즈를 나타냅니다. 포즈 형식은 TCP 포즈입니다. 데이터 유형은 Array[0..5] of DINT입니다.

Target_Label

이 파라미터는 획득된 비전 결과에 각 비전 포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 DINT입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 SINT입니다.

Target_Pose_O

이 파라미터는 획득된 비전 결과에 각 비전 포인트의 포즈를 나타냅니다. 포즈 형식은 TCP 포즈입니다. 데이터 유형은 Array[0..19, 0..5] of DINT입니다.

Target_Pose_O 배열의 요소를 10000으로 나누어야 올바른 TCP 포즈 데이터가 됩니다.

Target_Label_O

이 파라미터는 획득된 비전 결과에 각 비전 포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..19] of DINT입니다.

DataAck

이 파라미터는 Mech-Vision가 반환한 데이터가 읽혀지고 캐시되는지 여부를 확인하는 데 사용됩니다. 데이터 유형은 BOOL입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 1100입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

이 명령어를 호출한 후 비전 시스템이 기본적으로 10초 이내에 처리 결과를 반환하지 않으면 타임아웃 오류 상태 코드를 반환합니다. Mech-Vision 툴 바의 로봇 통신 구성 다음 고급 설정에서 필요에 따라 이 기본 시간 제한을 변경할 수 있습니다.

FromCamera.SEND_POSE_TYPE

이 파라미터는 2이면 Mech-Vision이 반환한 포즈 형식은 TCP 포즈임을 의미합니다. 데이터 유형은 SINT입니다.

예시

Camera_User.Get_VisData에 상승 에지가 발생하면 Mech-Vision 프로젝트 1의 비전 결과를 획득합니다.

Mech-Vision 파라미터 레시피를 전환하기

기능 소개

이 명령어는 Mech-Vision 프로젝트에서 사용되는 파라미터 레시피를 전환하는 데 사용됩니다. 아래 이미지는 Mech-Vision 프로젝트의 파라미터 레시피를 수동으로 전환하는 방법을 보여줍니다. 파라미터 레시피와 관련된 정보를 획득하려면 파라미터 레시피 내용을 참조하십시오.

호출 순서

이 명령어는 Mech-Vision 프로젝트를 실행하기 명령어를 호출하기 전에 사용해야 합니다.

기능 블록

입력 파라미터

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 SINT입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Vision_Recipe_Num

이 파라미터는 Mech-Vision 프로젝트의 파라미터 레시피 번호를 나타냅니다. 데이터 유형은 SINT입니다. 파라미터 레시피 번호 확인에 대한 자세한 내용은 "파라미터 레시피 번호 보기"를 참조하십시오.

Switch_Recipe

이 파라미터는 Mech-Vision 파라미터 레시피를 전환하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 SINT입니다.

Vision_Recipe_Num_O

이 파라미터는 Mech-Vision 프로젝트의 파라미터 레시피 번호를 나타냅니다. 데이터 유형은 SINT입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 1107입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

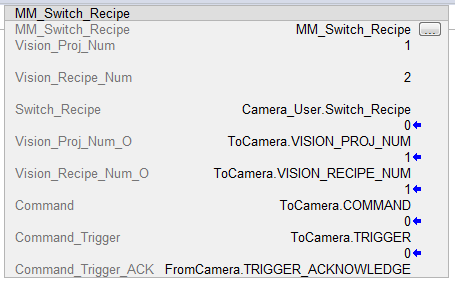

예시

Camera_User.Switch_Recipe에 상승 에지가 발생하면 Mech-Vision 프로젝트 1의 파라미터 레시피가 번호가 2인 파라미터 레시피로 전환합니다.

Mech-Vision가 계획한 경로를 획득하기

기능 소개

이 명령어는 Mech-Vision에서 계획된 경로(일련의 웨이포인트)를 획득하는 데 사용됩니다. 경로는 “경로 계획 도구”를 통해 생성되며 아래 그림에 표시된 바와 같이 구성 마법사 버튼을 클릭하면 “경로 계획 도구”를 사용할 수 있습니다. “경로 계획” 스텝에 관한 상세한 설명은 “경로 계획" 내용을 참조하십시오.

Mech-Vision “출력”스텝의 포트 유형 파라미터를 “사전 정의(로봇 경로)”로 설정해야 합니다.

호출 순서

Mech-Vision 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

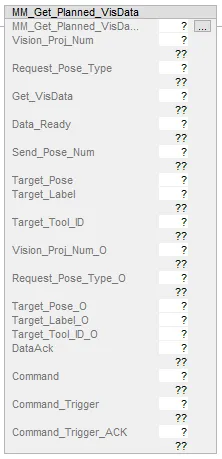

기능 블록

입력 파라미터

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 SINT입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

Request_Pose_Type

이 파라미터는 웨이포인트를 얻기 위한 포즈 유형을 지정하는 데 사용됩니다. 데이터 유형은 SINT입니다. 유효한 값은 1 또는 2입니다.

1: 관절 각도.
2: 말단장치 포즈.

Get_VisData

이 파라미터는 Mech-Vision 계획 경로 획득하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Data_Ready

이 파라미터는 획득한 계획 경로가 읽기 가능한지를 나타내며, 여러 웨이포인트를 수신할 때 전용으로 사용됩니다. 데이터 유형은 BOOL입니다. 1은 읽기 가능을 의미하며 0은 읽기 불가를 의미합니다.

Send_Pose_Num

이 파라미터는 Mech-Vision이 반환한 웨이포인트의 수를 나타냅니다. 데이터 유형은 SINT입니다. 값은 0이거나 0보다 큰 정수입니다.

Target_Pose

이 파라미터는 획득된 계획 경로에 단일 웨이포인트의 포즈를 나타냅니다. 데이터 유형은 Array[0..5] of DINT입니다.

Target_Label

이 파라미터는 획득된 계획 경로에 단일 웨이포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 DINT입니다.

Target_Tool_ID

이 파라미터는 획득된 계획 경로에 단일 웨이포인트의 말단장치 번호를 나타냅니다. 이 말단장치 번호는 포즈와 일대일로 대응됩니다. 데이터 유형은 DINT입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 SINT입니다.

Request_Pose_Type_O

이 파라미터는 웨이포인트의 포즈 유형을 나타냅니다. 데이터 유형은 SINT입니다. 1은 관절 각도를 의미하며 2는 TCP 포즈입니다.

Target_Pose_O

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 포즈를 나타냅니다. 포즈 형식은 TCP 포즈 또는 관절 각도입니다. 정확한 형식은 Request_Pose_Type 파라미터 값에 따라 달라집니다. 데이터 유형은 Array[0..19, 0..5] of DINT입니다.

Target_Pose_O 배열의 요소를 10000으로 나누어야 올바른 포즈 데이터가 됩니다.

Target_Label_O

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..19] of DINT입니다.

Target_Tool_ID_O

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 말단장치 번호를 나타냅니다. 이 말단장치 번호는 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..19] of DINT입니다.

DataAck

이 파라미터는 Mech-Vision가 반환한 데이터가 읽혀지고 캐시되는지 여부를 확인하는 데 사용됩니다. 데이터 유형은 BOOL입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 1103입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

이 명령어를 호출한 후 비전 시스템이 기본적으로 10초 이내에 처리 결과를 반환하지 않으면 타임아웃 오류 상태 코드를 반환합니다. Mech-Vision 툴 바의 로봇 통신 구성 다음 고급 설정에서 필요에 따라 이 기본 시간 제한을 변경할 수 있습니다.

FromCamera.SEND_POSE_TYPE

이 파라미터는 웨이포인트의 포즈 형식을 의미하며 값이 Request_Pose_Type에 입력된 값과 같습니다. 데이터 유형은 SINT입니다. 1은 관절 각도를 의미하며 2는 TCP 포즈입니다.

FromCamera.VISUAL_POINT_INDEX

이 파라미터는 전체 경로에서 경로 계획 도구의 "비전 이동" 스텝에 해당하는 웨이포인트(비전 이동 웨이포인트)의 위치 번호를 나타냅니다. 데이터 유형은 SINT입니다. 경로에 비전 이동 웨이포인트가 없는 경우 이 파라미터의 값은 0입니다.

예를 들어, 계획된 경로가 "이동_1", "이동_2", "비전 이동", "이동_3" 스텝으로 구성된 경우 비전 이동 웨이포인트의 위치 번호는 3입니다.

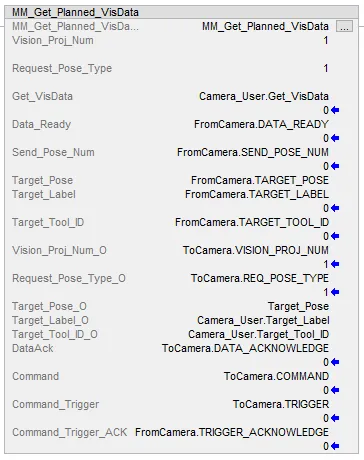

예시

Camera_User.Get_VisData에 상승 에지가 발생하면 Mech-Vision 프로젝트 1이 반환한 계획 경로를 획득합니다. 웨이포인트의 포즈 유형은 관절 각도입니다.

Mech-Viz 프로젝트를 실행하기

기능 소개

이 명령어는 Mech-Viz 프로젝트 실행을 트리거하는 데 사용됩니다. Mech-Viz는 Mech-Vision에서 출력한 비전 결과를 기반으로 로봇의 이동 경로를 계획합니다.

Mech-Viz 프로젝트 리소스 화면에서 프로젝트 명칭을 마우스 오른쪽 버튼으로 클릭하여 해당 프로젝트를 자동으로 로드하기를 선택합니다.

기능 블록

입력 파라미터

Robot_Pose_Type

이 파라미터는 실제 로봇 포즈가 Mech-Viz 프로젝트에 전송되는 방식을 지정합니다. 값의 범위는 0, 1, 2입니다. 아래 표는 자세한 내용을 설명합니다. 데이터 유형은 SINT입니다.

Robot_Pose_JPS

이 파라미터는 로봇의 관절 각도를 지정합니다. 데이터 유형은 Array[0..5] of DINT입니다.

Robot_Pose_TCP

이 파라미터는 로봇의 플랜지 포즈를 지정합니다. 데이터 유형은 Array[0..5] of DINT입니다.

다음 표에서는 Robot_Pose_Type, Robot_Pose_JPS, Robot_Pose_TCP 파라미터 값의 관계를 설명합니다.

Robot_Pose_Type	Robot_Pose_JPS	Robot_Pose_TCP	설명	적용 시나리오
0	0,0,0,0,0,0	0,0,0,0,0,0	이 명령어는 Mech-Viz 프로젝트에 로봇 포즈를 입력할 필요가 없으며 Mech-Viz 프로젝트의 시뮬레이션된 로봇은 설정된 Home포인트부터 첫번째 웨이포인트 위치로 이동합니다.	카메라의 설치 방식은 Eye To Hand 입니다.
1	로봇의 현재 관절 각도	로봇의 현재 플랜지 포즈	이 명령어는 로봇의 현재 관절 각도 및 플랜지 포즈를 Mech-Viz 프로젝트로 입력해야 하고 Mech-Viz 프로젝트의 시뮬레이션된 로봇은 입력된 관절 각도부터 척번째 웨이포인트 위치로 이동합니다.	카메라는 Eye In Hand 방식으로 장착되는 경우 이 방식이 추천됩니다.
2	로봇 경로 계획의 시작점에서 로봇의 관절 각도	0,0,0,0,0,0	이 명령어는 아래 그림과 같이 로봇이 이미지 캡처 영역에 있지 않은 경우, Mech-Viz 프로젝트를 미리 트리거하여 다음 라운드의 경로를 계획하기 위해 로봇의 티칭 포인트의 관절 각도(현재 관절 각도가 아니라, 사용자 정의 관절 각도입니다)를 Mech-Viz 프로젝트로 입력해야 합니다. 이 때 Mech-Viz 프로젝트의 시뮬레이션된 로봇은 입력된 티칭 포인트 위치부터 첫번째 웨이포인트 위치로 이동합니다.	카메라는 Eye To Hand 방식으로 장착되는 경우 이 방식이 추천됩니다.

관절 각도와 플랜지 포즈의 부동 소수점 수는 먼저 10000을 곱한 후, 32비트 부호 있는 정수로 변환하여 Robot_Pose_JPS과 Robot_Pose_TCP에 설정해야 합니다.

카메라는 Eye To Hand 방식으로 장착되는 경우 Robot_Pose_Type를 2로 설정하는 이유는?

아래 이미지는 로봇이 배치 영역에서 어떻게 작동하는지 보여줍니다.

이런 경우에, Robot_Pose_Type을 1로 설정하면 로봇의 현재 포즈를 Mech-Viz로 전송하고 실제 로봇이 첫 번째 웨이포인트에 도달하기 전에 다른 위치로 이동할 가능성이 있습니다. 그러나 시뮬레이션된 로봇은 현재 위치에서 Mech-Viz 프로젝트의 첫 번째 웨이포인트로 직접 이동합니다. 결과적으로 실제 로봇과 시뮬레이션 로봇의 경로가 일치하지 않을 수 있습니다. 이러한 불일치는 잠재적으로 예상치 못한 안전 위험을 초래할 수 있으며, 특히 시뮬레이션된 로봇의 경로에서 충돌이 감지되는 경우 더욱 그렇습니다.

반면, Robot_Pose_Type을 2로 설정하면, 로봇 티치 펜던트에서 설정한 이미지 캡처 포즈를 Mech-Viz로 전송합니다. 따라서 실제 로봇이 이미지 캡처 영역에 있을 때 실제 Mech-Viz가 다음 경로 계획을 시작할 수 있으며 사이클 타임이 단축될 수 있습니다.

결론적으로 Eye To Hand 방식의 프로젝트에서는 Robot_Pose_Type을 2로 설정하는 것이 추천됩니다.

Start_Viz

이 파라미터는 Mech-Viz 프로젝트 실행이 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Robot_Pose_Type_O

이 파라미터는 실제 로봇의 포즈가 Mech-Vision 프로젝트로 입력되는 포맷을 의미합니다. 데이터 유형은 SINT입니다. 값은 0, 1, 또는 2입니다.

Robot_Pose_JPS_O

이 파라미터는 로봇의 관절 각도를 나타냅니다. 데이터 유형은 Array[0..5] of DINT입니다.

Robot_Pose_TCP_O

이 파라미터는 로봇의 플랜지 포즈를 나타냅니다. 데이터 유형은 Array[0..5] of DINT입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 2103입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

Camera_User.Start_Viz에 상승 에지가 발생하면 Mech-Viz 프로젝트 실행이 트리거하고 현재 로봇 관절 각도와 플랜지 포즈를 Mech-Viz에 전송합니다.

Mech-Viz 프로젝트를 중지하기

기능 소개

이 명령어는 실행 중인 Mech-Viz 프로젝트를 중지하는 데 사용됩니다.

호출 순서

Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

기능 블록

입력 파라미터

Stop_Viz

이 파라미터는 실행 중인 Mech-Viz 프로젝트를 중지합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 2104입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

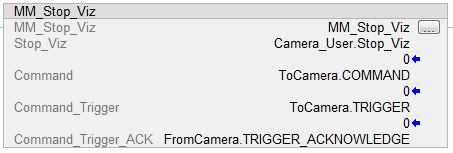

예시

Camera_User.Stop_Viz에 상승 에지가 발생하면 Mech-Viz 프로젝트는 정지될 것입니다.

Mech-Viz 메시지 분기 아웃 포트를 설정하기

기능 소개

이 명령어는 "메시지 분기" 스텝의 아웃 포트를 설정하는 데 사용됩니다. Mech-Viz 프로젝트가 "메시지 분기" 스텝까지 실행되면 이 명령으로 지정된 아웃 포트를 기다립니다.

호출 순서

Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

기능 블록

입력 파라미터

Branch_Name

이 파라미터는 메시지 분기의 스텝 번호를 지정합니다. 데이터 유형은 SINT입니다. 값은 양의 정수여야 합니다. 스텝 번호는 스텝 파라미터 패널에 표시됩니다. 예를 들어 위 이미지에서 스텝의 번호는 1입니다.

Branch_Exit_Port

이 파라미터는 “메시지 분기” 스텝의 아웃 포트 번호를 지정하는 데 사용됩니다. 데이터 유형은 SINT입니다. 값은 양의 정수여야 합니다. 파라미터 값을 N으로 설정하면 Mech-Viz 프로젝트는 "메시지 분기" 스텝의 N-1 아웃 포트를 따라 계속 실행됩니다.

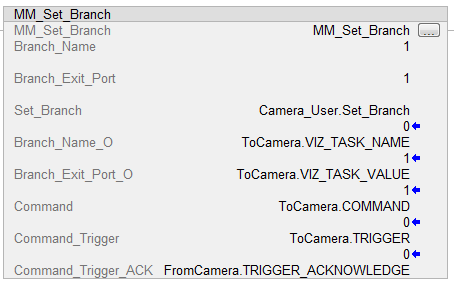

Set_Branch

이 파라미터는 Mech-Viz 메시지 분기 아웃 포트 설정하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Branch_Name_O

이 파라미터는 메시지 분기의 스텝 번호를 나타냅니다. 데이터 유형은 SINT입니다.

Branch_Exit_Port_O

이 파라미터는 “메시지 분기” 스텝의 아웃 포트 번호를 나타냅니다. 데이터 유형은 SINT입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 2105입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

예시

Camera_User.Set_Branch에 상승 에지가 발생하면 Mech-Viz 프로젝트는 번호가 1인 "메시지 분기" 스텝에서 아웃 포트 0에 따라 계속 실행됩니다.

Mech-Viz의 현재 인덱스 설정하기

기능 소개

이 명령어는 인덱스를 갖춘 스텝의 “현재 인덱스” 값을 설정하는 데 사용됩니다. "인덱스" 파라미터가 있는 스텝에는 "배열대로 이동", "순서대로 이동 ", "자체 정의한 파렛트 패턴", "미리 설정된 파렛트 패턴" 등이 포함됩니다.

호출 순서

일반적으로 인덱스를 갖춘 스텝 앞에 “메시지 분기” 스텝이 있습니다. PLC는 우선 Mech-Viz 프로젝트를 실행하기 명령어를 호출하고 Mech-Viz의 현재 인덱스 설정하기 명령어를 호출하며 마지막으로 Mech-Viz 메시지 분기 아웃 포트를 설정하기 명령어를 호출합니다. 이는 Mech-Viz가 현재 인덱스 값을 설정할 충분한 시간을 확보하기 위한 것입니다.

기능 블록

입력 파라미터

Index_Name

이 파라미터는 인덱스 유형 스텝의 스텝 번호를 지정하는 데 사용됩니다. 데이터 유형은 SINT입니다. 값은 양의 정수여야 합니다. 스텝 번호는 스텝 파라미터 패널에 표시됩니다. 예를 들어 위 이미지에서 스텝의 번호는 3입니다.

Index_Counter

이 파라미터는 인덱스를 갖춘 스텝의 “현재 인덱스” 값을 지정하는 데 사용됩니다. 데이터 유형은 SINT입니다. 값은 양의 정수여야 합니다. 이 파라미터의 값을 "N"으로 설정하면 해당 스텝의 “현재 인덱스”는 "N-1"이 됩니다.

Set_Index

이 파라미터는 Mech-Viz 현재 인덱스 설정하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Index_Name_O

이 파라미터는 인덱스 유형 스텝의 스텝 번호를 나타냅니다. 데이터 유형은 SINT입니다.

Index_Counter_O

이 파라미터는 인덱스를 갖춘 스텝의 “현재 인덱스” 값을 나타냅니다. 데이터 유형은 SINT입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 2106입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

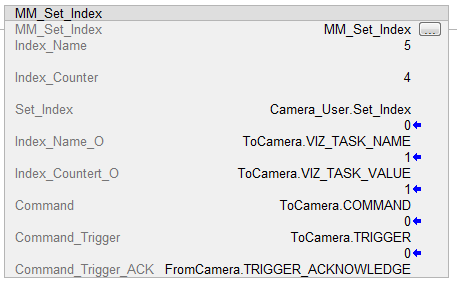

예시

Camera_User.Set_Index에 상승 에지가 발생하면 Mech-Viz 프로젝트 번호가 5인 스텝의 현재 인덱스를 3으로 설정합니다.

Mech-Viz가 계획한 경로를 획득하기

기능 소개

이 명령어는 Mech-Viz 프로젝트에서 계획된 경로(일련의 웨이포인트)를 획득하는 데 사용됩니다.

웨이포인트: 로봇이 계획된 경로를 따라 이동할 때 도달하는 각 지점입니다. 웨이포인트에는 로봇 포즈, 레이블, 이동 유형, 속도 등의 정보가 있습니다. 웨이포인트는 다음 두 가지 유형으로 나눠집니다.

비전 이동 웨이포인트: “비전 이동" 스텝에 해당하는 웨이포인트입니다.
비(非) 비전 이동 웨이포인트: “비전 이동" 스텝 이외의 다른 이동 유형 스텝에 해당하는 웨이포인트입니다.

호출 순서

이 명령어는 Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 사용해야 합니다.

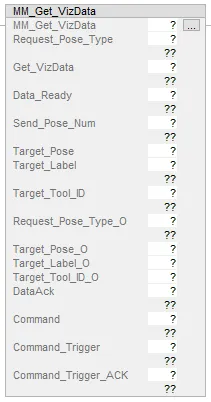

기능 블록

입력 파라미터

Request_Pose_Type

이 파라미터는 웨이포인트를 얻기 위한 포즈 유형을 지정하는 데 사용됩니다. 데이터 유형은 SINT입니다. 유효한 값은 1 또는 2입니다.

1: 관절 각도.
2: 말단장치 포즈.

Get_VizData

이 파라미터는 Mech-Viz 계획 경로 획득하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Data_Ready

이 파라미터는 획득한 계획 경로가 읽기 가능한지를 나타내며, 여러 웨이포인트를 수신할 때 전용으로 사용됩니다. 데이터 유형은 BOOL입니다. 1은 읽기 가능을 의미하며 0은 읽기 불가를 의미합니다.

Send_Pose_Num

이 파라미터는 Mech-Viz이 반환한 웨이포인트의 수를 나타냅니다. 데이터 유형은 SINT입니다. 값은 0이거나 0보다 큰 정수입니다.

Target_Pose

이 파라미터는 획득된 계획 경로에 단일 웨이포인트의 포즈를 나타냅니다. 데이터 유형은 Array[0..5] of DINT입니다.

Target_Label

이 파라미터는 획득된 계획 경로에 단일 웨이포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 DINT입니다.

Target_Tool_ID

이 파라미터는 획득된 계획 경로에 단일 웨이포인트의 말단장치 번호를 나타냅니다. 이 말단장치 번호는 포즈와 일대일로 대응됩니다. 데이터 유형은 DINT입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Request_Pose_Type_O

이 파라미터는 웨이포인트의 포즈 유형을 나타냅니다. 데이터 유형은 SINT입니다. 1은 관절 각도를 의미하며 2는 TCP 포즈입니다.

Target_Pose_O

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 포즈를 나타냅니다. 포즈 형식은 TCP 포즈 또는 관절 각도입니다. 정확한 형식은 Request_Pose_Type 파라미터 값에 따라 달라집니다. 데이터 유형은 Array[0..19, 0..5] of DINT입니다.

Target_Pose_O 배열의 요소를 10000으로 나누어야 올바른 포즈 데이터가 됩니다.

Target_Label_O

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 레이블을 나타냅니다. 이 레이블은 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..19] of DINT입니다.

Target_Tool_ID_O

이 파라미터는 획득된 계획 경로에 각 웨이포인트의 말단장치 번호를 나타냅니다. 이 말단장치 번호는 포즈와 일대일로 대응됩니다. 데이터 유형은 Array[0..19] of DINT입니다.

DataAck

이 파라미터는 Mech-Viz가 반환한 데이터가 읽혀지고 캐시되는지 여부를 확인하는 데 사용됩니다. 데이터 유형은 BOOL입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 2100입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

이 명령어를 호출한 후 비전 시스템이 기본적으로 10초 이내에 처리 결과를 반환하지 않으면 타임아웃 오류 상태 코드를 반환합니다. Mech-Vision 툴 바의 로봇 통신 구성 다음 고급 설정에서 필요에 따라 이 기본 시간 제한을 변경할 수 있습니다.

FromCamera.SEND_POSE_TYPE

이 파라미터는 웨이포인트의 포즈 형식을 의미하며 값이 Request_Pose_Type에 입력된 값과 같습니다. 데이터 유형은 SINT입니다. 1은 관절 각도를 의미하며 2는 TCP 포즈입니다.

FromCamera.VISUAL_POINT_INDEX

이 파라미터는 전체 경로에서 Mech-Viz 프로젝트의 "비전 이동" 스텝에 해당하는 웨이포인트(비전 이동 웨이포인트)의 위치 번호를 나타냅니다. 데이터 유형은 SINT입니다. 경로에 비전 이동 웨이포인트가 없는 경우 이 파라미터의 값은 0입니다.

예를 들어, 계획된 경로가 "이동_1", "이동_2", "비전 이동", "이동_3" 스텝으로 구성된 경우 비전 이동 웨이포인트의 위치 번호는 3입니다.

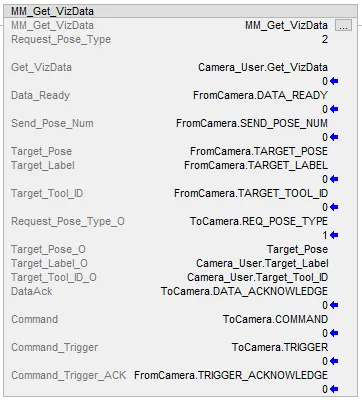

예시

Camera_User.Get_VizData에 상승 에지가 발생하면 Mech-Viz 프로젝트가 계획한 경로를 획득합니다. 웨이포인트의 포즈 유형은 관절 각도입니다.

진공 그리퍼의 DO 신호를 가져오기

기능 소개

이 명령어는 Mech-Viz 프로젝트에서 계획한 멀티 파티션 진공 그리퍼의 컨트롤 신호를 획득하는 데 사용됩니다. 이 명령어를 사용하기 전에, Mech-Viz에서 다음 구성을 수행해야 합니다.

Mech-Viz 소프트웨어 "비전 이동" 스텝의 피킹 방법을 상자 디팔레타이징으로 선택합니다.
Mech-Viz 소프트웨어에서 말단장치의 이름을 더블클릭하며 말단장치 유형을 디팔레타이징 진공 그리퍼로 설정하고 디팔레타이징 진공 그리퍼 구성을 클릭하여 수요에 따라 DO 신호를 구성하십시오.

호출 순서

이 명령어는 Mech-Viz가 계획한 경로를 획득하기 명령어가 호출된 후 호출됩니다. 즉, PLC는 먼저 계획된 경로를 얻은 다음 비전 이동 웨이포인트에 해당하는 진공 그리퍼 DO 신호를 얻습니다.

기능 블록

입력 파라미터

Get_DoList

이 파라미터는 진공 그리퍼의 DO 신호 가져오기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 성공적으로 Mech-Viz에서 DO 신호 리스트를 획득하면 상태 코드는 2102입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

FromCamera.DO_LIST

이 파라미터는 명령어에서 반환된 64개의 DO 신호를 나타냅니다. 데이터 유형은 Array[0..3] OF INT입니다.각 INT는 16비트를 차지하며, 각 비트는 0 또는 1로 DO 신호를 나타냅니다. 따라서 4개의 INT를 사용하면 64개의 DO 신호를 나타낼 수 있습니다.

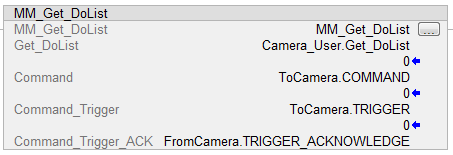

예시

Camera_User.Get_DoList에 상승 에지가 발생하면 Mech-Viz에서 반환된 DO 신호 리스트가 FromCamera.DO_LIST에 저장될 것입니다.

Mech-Vision 프로젝트에 물체 치수 입력하기

기능 소개

이 명령어는 Mech-Vision프로젝트에 물체 치수를 입력하는 데 사용됩니다. 입력하는 물체 치수는 “물체 사이즈 읽기” 스텝의 상자 사이즈 설정 파라미터의 값입니다. 아래 그림과 같습니다.

이 명령어를 사용할 때 Mech-Vision 프로젝트에는 "물체 치수 읽기" 스텝이 하나만 존재해야 하며 그렇지 않으면 비전 시스템이 오류를 반환합니다.

호출 순서

이 명령어는 Mech-Vision 프로젝트를 실행하기 명령어를 호출하기 전에 사용해야 합니다.

기능 블록

입력 파라미터

Vision_Proj_Num

이 파라미터는 Mech-Vision 프로젝트 번호입니다. 데이터 유형은 SINT입니다.Mech-Vision 프로젝트 번호(프로젝트 이름 앞의 숫자)는 Mech-Vision 프로젝트 리스트에서 확인할 수 있습니다.

External_Input_Box_Dimension

이 파라미터는 Mech-Vision 프로젝트에 입력된 물체 치수입니다(순서대로 길이, 너비, 높이이며, 단위는 밀리미터(mm)입니다). 이 값은 "물체 치수 읽기" 스텝에서 읽게 되며 X방향 길이, Y방향 길이 및 Z방향 길이로 설정됩니다. 데이터 유형은 Array[0..9] of DINT입니다.

사용자는 물체의 크기 데이터를 먼저 10,000을 곱하여 32비트 부호 있는 정수로 변환한 다음, 이를 External_Input_Box_Dimension[0-2] 배열에 저장해야 합니다.

Set_Box_Dimension

이 파라미터는 Mech-Vision 프로젝트에 물체 치수 입력하기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Vision_Proj_Num_O

이 파라미터는 Mech-Vision 프로젝트 번호를 의미합니다. 데이터 유형은 SINT입니다.

External_Input_Box_Dimension_O

이 파라미터는 Mech-Vision프로젝트에 입력된 물체의 치수를 나타냅니다. 데이터 유형은 Array[0..9] of DINT입니다.

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 1108입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

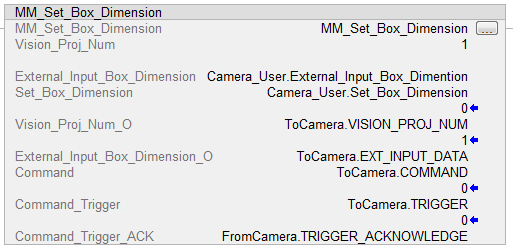

예시

Camera_User.Set_Box_Dimension에 상승 에지가 발생하면 Mech-Vision 프로젝트 "물체 사이즈 읽기" 스텝의 물체 사이즈는 External_Input_Box_Dimension 파라미터 값으로 설정될 것입니다.

프로젝트 상태 가져오기

기능 소개

이 명령어는 Mech-Vision 프로젝트가 실행될 준비가 되었는지를 확인하는 데 사용됩니다.

기능 블록

입력 파라미터

Get_Status

이 파라미터는 Mech-Vision 프로젝트가 준비되었는지 체크합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

FromCamera.STATUS_CODE

이 파라미터는 명령어 실행 상태 코드를 저장하는 데 사용됩니다. 데이터 유형은 DINT입니다. 명령어가 정상적으로 수행되면 상태 코드는 1101입니다. 명령어 실행이 비정상일 경우 상태 코드는 해당 오류 코드입니다. 자세한 내용은 "표준 인터페이스 상태 코드 및 오류 분석"을 참조하십시오.

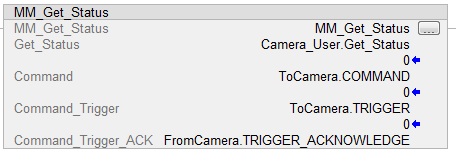

예시

Camera_User.Get_Status에 상승 에지가 발생하면 Mech-Vision 프로젝트가 준비되었는지 확인합니다.

목표 데이터를 지우기

기능 소개

이 명령어는 이미 획득된 포즈, 레이블, 말단장치 번호를 지우는 데 사용됩니다.

기능 블록

입력 파라미터

Start_Empty

이 파라미터는 획득한 포즈, 레이블 및 말단장치 번호를 삭제합니다. 이 파라미터는 설정되면 적용됩니다. 데이터 유형은 BOOL입니다.

파라미터 입력/출력

Target_Pose

이 파라미터는 비전 포인트나 웨이포인트의 포즈를 나타냅니다. 데이터 유형은 Array[0..19, 0..5] of DINT입니다.

Target_Label

이 파라미터는 비전 포인트나 웨이포인트의 레이블을 나타냅니다. 데이터 유형은 Array[0..19] of DINT입니다.

Target_Tool_ID

이 파라미터는 비전 포인트나 웨이포인트의 말단장치 번호를 나타냅니다. 데이터 유형은 Array[0..19] of DINT입니다.

예시

위 예시는 Camera_User.Start_Empty에 상승 에지가 발생하면 Target_Pose, Target_Label과 Target_Tool_ID가 지우짐을 의미합니다.

알림 스텝의 메시지를 가져오기

기능 소개

Mech-Vision 또는 Mech-Viz 프로젝트가 “알림” 스텝까지 실행될 때, 비전 시스템은 “알림” 스텝에서 미리 설정된 메시지를 반환합니다.

Mech-Vision 또는 Mech-Viz 프로젝트에서 “알림” 스텝이 실행되면, 메시지는 비전 시스템의 버퍼에 단 3초 동안만 남습니다. 따라서 이 명령어를 호출하는 시점을 고려하여 메시지를 성공적으로 가져올 수 있도록 해야 합니다. 추가로, PLC가 메시지를 수신한 후에는 프로그램이 변수 ToCamera.CLEAR_NOTIFY를 트리거하여 레지스터 데이터를 초기화해야 합니다.

이 명령어를 호출하기 전에 “알림” 스텝은 다음과 같은 요구 사항을 충족해야 합니다.

Mech-Vision 프로젝트의 “알림” 스텝
1. “알림” 스텝을 다른 스텝의 오른쪽에 연결합니다. 아래 이미지에서는 "출력" 스텝을 예로 들었습니다.
2. “출력” 스텝 파라미터 패널에서 출력이 있을 때 제어 흐름을 트리거하기 파라미터를 선택하십시오.
3. “알림” 스텝 파라미터 패널에서 “서비스 이름”으로 Standard Interface Notify로 입력하고(입력하면 수정할 수 없음) “메시지”에서 1001(수요에 따라 입력하고 양의 정수만 입력 가능)로 입력하십시오.
Mech-Viz 프로젝트의 “알림” 스텝
1. “알림” 스텝을 작업 흐름의 올바른 위치에 추가합니다.
2. “알림” 스텝 파라미터 패널에서 표준 인터페이스를 선택하고 “메시지”에서 1000(수요에 따라 입력하고 양의 정수만 입력 가능)로 입력하십시오.

호출 순서

Mech-Vision 프로젝트를 실행하기 명령어 또는 Mech-Viz 프로젝트를 실행하기 명령어를 호출한 후 즉시 사용해야 합니다.

기능 블록

입력 파라미터

Get_Notify

이 파라미터는 알림 스텝의 메시지 가져오기를 트리거합니다. 상승 에지에서 유효합니다. 데이터 유형은 BOOL입니다.

Command_Trigger_ACK

이 파라미터는 Command_Trigger 신호가 비전 시스템을 성공적으로 트리거는지 여부를 피드백합니다. 데이터 유형은 BOOL입니다.1은 트리거 성공함을 의미하며 0은 Command_Trigger 신호를 수신하자 않음을 의미합니다.

출력 파라미터

Command

이 파라미터는 명령 코드를 나타내며 기능 블록을 통한 자동 할당합니다. 데이터 유형은 DINT입니다.

Command_Trigger

이 파라미터는 명령어 스위치를 의미하며 기능 블록을 통한 자동 트리거합니다. 데이터 유형은 BOOL입니다.

전역 레이블 FromCamera는 데이터를 반환하기

Notify_MSG

이 파라미터는 알림 메시지를 저장합니다(현재 0 이상의 정수만 지원됩니다).데이터 유형은 DINT입니다.

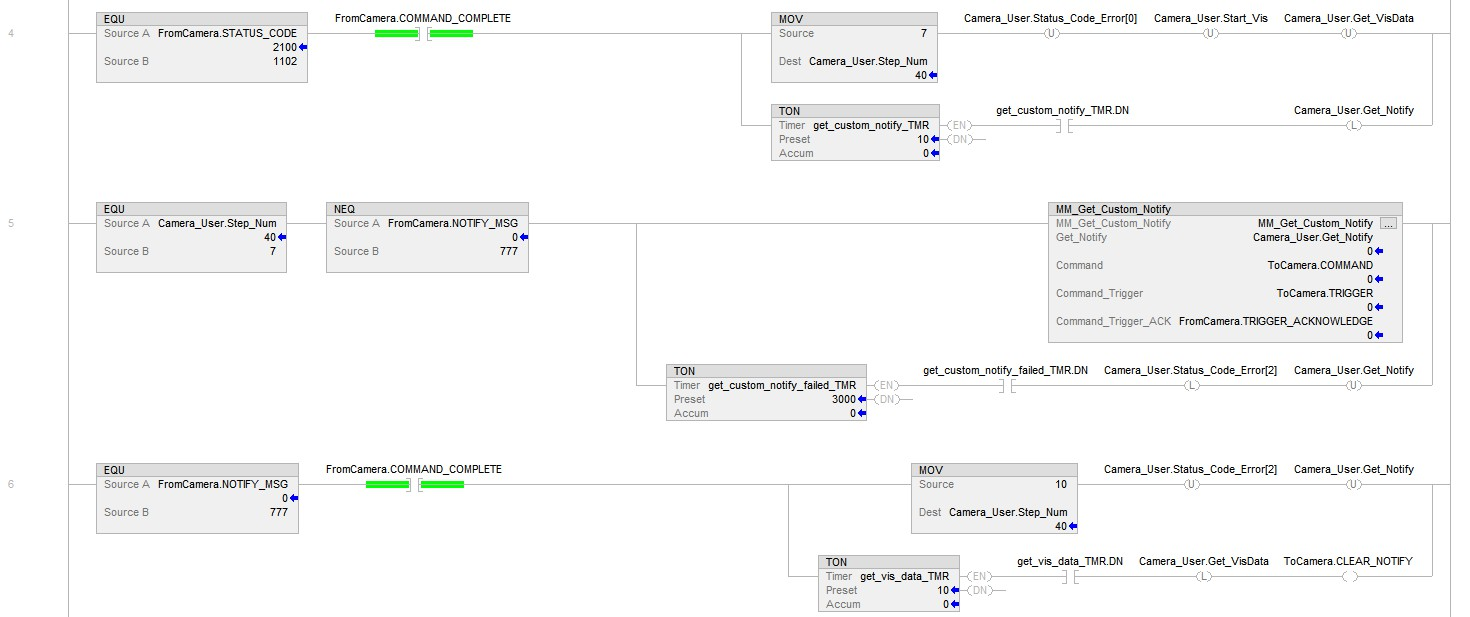

예시

"알림" 스텝에서 설정된 메시지가 777이라고 가정할 때, PLC가 자동 모드로 메시지를 받는 예는 다음과 같습니다.

자동 모드에서 Camera_User.Step_Num을 7로 설정하면, 이때 FromCamera.NOTIFY_MSG는 777이 아니며, MM_Get_Custom_Notify 기능이 활성화됩니다. 변수 Camera_User.Get_Notify에 상승 에지가 발생하면 "알림" 스텝에서 미리 설정된 메시지를 가져옵니다. 메시지 수신이 성공하면 FromCamera.NOTIFY_MSG의 값이 777로 변경됩니다. 그렇지 않으면 값은 변경되지 않고 PLC는 3초 후에 오류를 표시합니다.
