샘플 프로그램16: MM_S16_Viz_GetDirection

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

프로그램 소개

기능 설명

로봇은 계획 경로를 획득하여 피킹 작업을 완료한 후, 작업물 조합의 방향에 따라 다양한 배치 전략을 선택할 수 있습니다.

파일 경로

Mech-Vision 및 Mech-Viz의 설치 디렉토리로 이동하여 통신 구성 요소/Robot_Interface/FANUC/sample/MM_S16_Viz_GetDirection 경로를 사용하여 파일을 찾을 수 있습니다.

필요한 프로젝트

Mech-Vision와 Mech-Viz 프로젝트(말단장치 유형은 디팔레타이징 진공 그리퍼입니다)

사용 전제 조건

  1. 표준 인터페이스 통신 구성이 완료됩니다.

  2. 자동 캘리브레이션이 완료됩니다.

이 샘플 프로그램은 참고용으로 제공됩니다. 사용자는 실제 상황에 맞춰 이 내용을 바탕으로 수정해야 하며, 해당 프로그램을 그대로 사용하지 않도록 하십시오.

프로그램 설명

다음에는 MM_S16_Viz_GetDirection 샘플 프로그램의 코드와 관련 설명입니다.

MM_S15_Viz_GetDoList 샘플과 비하면, 이 샘플은 아래와 같이 굵게 표시된 코드 부분만 수정되었습니다. 따라서, MM_S16_Viz_GetDirection의 MM_S15_Viz_GetDoList과 일치하는 부분은 다시 설명하지 않습니다. (일치하는 부분에 대한 정보는 MM_S15_Viz_GetDoList 샘플 프로그램 설명을 참조하십시오).
   1:  !-------------------------------- ;
   2:  !FUNCTION: trigger Mech-Viz ;
   3:  !project, then get planned path ;
   4:  !and get box direction using ;
   5:  !command 210 ;
   6:  !Mech-Mind, 2023-12-25 ;
   7:  !-------------------------------- ;
   8:   ;
   9:  !set current uframe NO. to 0 ;
  10:  UFRAME_NUM=0 ;
  11:  !set current tool NO. to 1 ;
  12:  UTOOL_NUM=1 ;
  13:  !move to robot home position ;
  14:J P[1] 100% FINE    ;
  15:  !initialize communication ;
  16:  !parameters(initialization is ;
  17:  !required only once) ;
  18:  CALL MM_INIT_SKT('8','127.0.0.1',50000,5) ;
  19:  !move to image-capturing position ;
  20:L P[2] 1000mm/sec FINE    ;
  21:  !trigger Mech-Viz project ;
  22:  CALL MM_START_VIZ(2,10) ;
  23:  !get planned path ;
  24:  CALL MM_GET_PLNDT(0,3,51,52,53) ;
  25:  !check whether planned path has ;
  26:  !been got from Mech-Viz ;
  27:  !successfully ;
  28:  IF R[53]<>2100,JMP LBL[99] ;
  29:  !get gripper control signal list ;
  30:  CALL MM_GET_DL(0,0) ;
  31:  !save waypoints of the planned ;
  32:  !path to local variables one ;
  33:  !by one ;
  34:  CALL MM_GET_PLJOP(1,3,60,61,62,63,64,70) ;
  35:  CALL MM_GET_PLJOP(2,3,61,91,92,93,94,100) ;
  36:  CALL MM_GET_PLJOP(3,3,62,121,122,123,124,130) ;
  37:  !get box direction status from ;
  38:  !planned results of 2nd point ;
  39:  R[10]=R[116]    ;
  40:  !follow the planned path to pick ;
  41:  !move to approach waypoint ;
  42:  !of picking ;
  43:J PR[60] 50% FINE    ;
  44:  !move to picking waypoint ;
  45:J PR[61] 10% FINE    ;
  46:  !add object grasping logic here ;
  47:  PAUSE ;
  48:  !set gripper control signal ;
  49:  CALL MM_SET_DL(0)    ;
  50:  !move to departure waypoint ;
  51:  !of picking ;
  52:J PR[62] 50% FINE    ;
  53:  !place the box according to its ;
  54:  !direction ;
  55:  IF R[10]=0,JMP LBL[1] ;
  56:  IF R[10]<>0,JMP LBL[2] ;
  57:   ;
  58:  LBL[1:place position 1] ;
  59:  !move to intermediate waypoint ;
  60:  !of placing ;
  61:J P[3] 50% CNT100    ;
  62:  !move to approach waypoint ;
  63:  !of placing ;
  64:L P[4] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  65:  !move to placing waypoint ;
  66:L P[4] 300mm/sec FINE    ;
  67:  !add object releasing logic here, ;
  68:  !such as "DO[1]=OFF" ;
  69:  PAUSE ;
  70:  !move to departure waypoint ;
  71:  !of placing ;
  72:L P[4] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  73:  JMP LBL[3] ;
  74:   ;
  75:  LBL[2:place position 2] ;
  76:  !move to intermediate waypoint ;
  77:  !of placing ;
  78:J P[5] 50% CNT100    ;
  79:  !move to approach waypoint ;
  80:  !of placing ;
  81:L P[6] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  82:  !move to placing waypoint ;
  83:L P[6] 300mm/sec FINE    ;
  84:  !add object releasing logic here, ;
  85:  !such as "DO[1]=OFF" ;
  86:  PAUSE ;
  87:  !move to departure waypoint ;
  88:  !of placing ;
  89:L P[6] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  90:  JMP LBL[3] ;
  91:   ;
  92:  LBL[3] ;
  93:  !move back to robot home position ;
  94:J P[1] 100% FINE    ;
  95:  END ;
  96:   ;
  97:  LBL[99:vision error] ;
  98:  !add error handling logic here ;
  99:  !according to different ;
 100:  !error codes ;
 101:  !e.g.: status=2038 means no ;
 102:  !point cloud in ROI ;
 103:  PAUSE ;

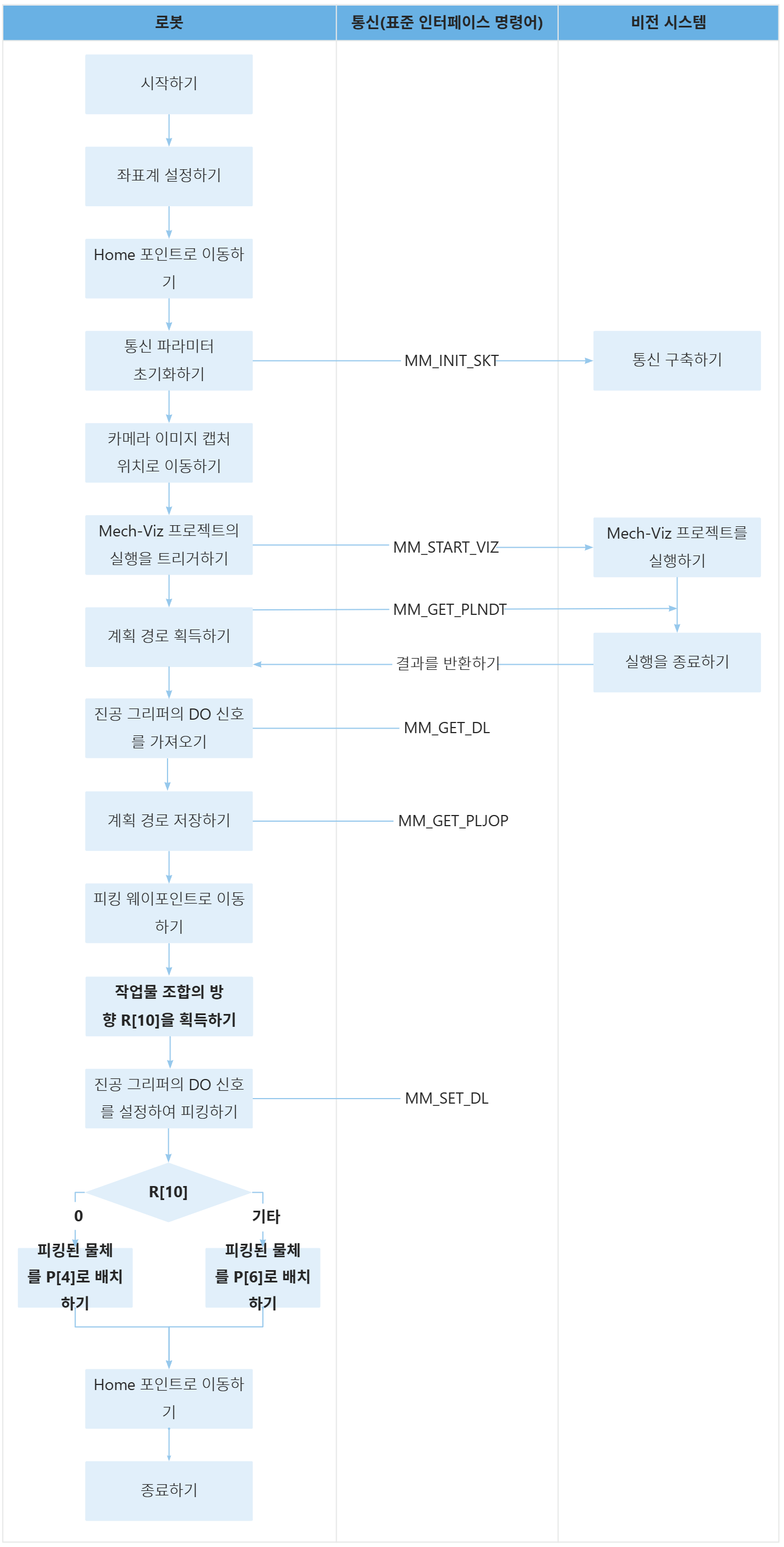

위 샘플 프로그램 코드에 해당하는 워크플로는 아래 그림에 표시되어 있습니다.

sample16

아래 표는 굵게 표시된 코드의 설명입니다. 명령어 이름의 링크를 클릭하면 해당 명령의 상세 설명을 확인할 수 있습니다.

워크플로 코드와 설명

작업물 조합의 방향을 획득하기

  37:  !get box direction status from ;
  38:  !planned results of 2nd point ;
  39:  R[10]=R[116]    ;
Mech-Viz 중에 비전 이동 계획 결과는 “비전 이동” 스텝을 통해 계획된 데이터를 가리킵니다. 피킹된 작업물의 레이블, 피킹된 작업물 총수, 이번에 피킹된 작업물의 수, 진공 그리퍼의 엣지/코너 ID, TCP 옵셋량, 작업물 조합의 방향, 단일 작업물의 방향, 작업물 조합의 치수 등 정보가 포함됩니다.

로봇은 MM_GET_PLNDT 명령어를 실행하여 웨이포인트의 비전 이동 계획 결과를 얻고, 그 후 MM_GET_PLJOP 명령어를 실행하여 로봇 메모리에 저장된 웨이포인트의 비전 이동 계획 결과를 지정된 레지스터에 저장합니다. 이 샘플에서는 피킹 웨이포인트(PR[61])의 비전 이동 계획 결과가 R[100]부터 시작하는 레지스터에 순서대로 저장합니다. R[116]은 작업물 조합과 진공 그리퍼 길이 사이의 상대적 위치입니다. 여기서 0은 평행을 나타내고 1은 수직을 나타냅니다.

위 코드는 R[116] 값을 R[10]에 할당한다는 것을 나타냅니다. 이 따리서 R[10]은 작업물 조합의 방향이 나타냅니다.

작업물 조합의 방향에 따라 다양한 배치 전략을 선택하기

  55:  IF R[10]=0,JMP LBL[1] ;
  56:  IF R[10]<>0,JMP LBL[2] ;
  57:   ;
  58:  LBL[1:place position 1] ;
  59:  !move to intermediate waypoint ;
  60:  !of placing ;
  61:J P[3] 50% CNT100    ;
  62:  !move to approach waypoint ;
  63:  !of placing ;
  64:L P[4] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  65:  !move to placing waypoint ;
  66:L P[4] 300mm/sec FINE    ;
  67:  !add object releasing logic here, ;
  68:  !such as "DO[1]=OFF" ;
  69:  PAUSE ;
  70:  !move to departure waypoint ;
  71:  !of placing ;
  72:L P[4] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  73:  JMP LBL[3] ;
  74:   ;
  75:  LBL[2:place position 2] ;
  76:  !move to intermediate waypoint ;
  77:  !of placing ;
  78:J P[5] 50% CNT100    ;
  79:  !move to approach waypoint ;
  80:  !of placing ;
  81:L P[6] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  82:  !move to placing waypoint ;
  83:L P[6] 300mm/sec FINE    ;
  84:  !add object releasing logic here, ;
  85:  !such as "DO[1]=OFF" ;
  86:  PAUSE ;
  87:  !move to departure waypoint ;
  88:  !of placing ;
  89:L P[6] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  90:  JMP LBL[3] ;
  91:   ;
  92:  LBL[3] ;
  93:  !move back to robot home position ;
  94:J P[1] 100% FINE    ;

위 코드는 작업물이 진공 그리퍼의 긴 쪽과 평행할 경우(즉, R[10]가 0으로 설정된 경우), 작업물이 R[4] 위치에 배치된다는 것을 나타냅니다. 그렇지 않으면 작업물은 R[6] 위치에 배치됩니다.
