샘플 프로그램9: MM_S9_Viz_RunInAdvance

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

프로그램 소개

기능 설명

로봇이 물체를 피킹할 때 Mech-Viz프로젝트를 트리거하고 메시지 분기를 통해 배치할 때 카메라 이미지 캡처를 트리거합니다. 이를 통해 다음 경로를 미리 계획하여 사이클 타임을 단축할 수 있습니다.

파일 경로

Mech-Vision 및 Mech-Viz의 설치 디렉토리로 이동하여 통신 구성 요소/Robot_Interface/FANUC/sample/MM_S9_Viz_RunInAdvance 경로를 사용하여 파일을 찾을 수 있습니다.

필요한 프로젝트

Mech-Vision와 Mech-Viz 프로젝트

Mech-Viz 프로젝트는 메시지 분기 설정이 미리 완료되야 합니다.

사용 조건

  1. 표준 인터페이스 통신 구성이 완료됩니다.

  2. 자동 캘리브레이션이 완료됩니다.

이 샘플 프로그램은 참고용으로 제공됩니다. 사용자는 실제 상황에 맞춰 이 내용을 바탕으로 수정해야 하며, 해당 프로그램을 그대로 사용하지 않도록 하십시오.

프로그램 설명

다음에는 MM_S9_Viz_RunInAdvance 샘플 프로그램의 코드와 관련 설명입니다.

MM_S5_Viz_SetBranch 샘플과 비하면, 이 샘플은 다음 경로를 미리 계획할 수 있는 기능만 추가되었습니다.(이 기능의 코드가 굵게 표시됨). 따라서, 아래 부분에서는 다음 경로를 미리 계획하는 기능만 설명됩니다. (MM_S9_Viz_RunInAdvance의 MM_S5_Viz_SetBranch과 일치하는 부분에 대한 정보는 MM_S5_Viz_SetBranch 샘플 프로그램 설명을 참조하십시오).
   1:  !-------------------------------- ;
   2:  !FUNCTION: trigger Mech-Viz ;
   3:  !project then set branch and get ;
   4:  !planned path, trigger Mech-Viz ;
   5:  !project and set branch in ;
   6:  !advance during pick&place proces ;
   7:  !process ;
   8:  !Mech-Mind, 2023-12-25 ;
   9:  !-------------------------------- ;
  10:   ;
  11:  !set current uframe NO. to 0 ;
  12:  UFRAME_NUM=0 ;
  13:  !set current tool NO. to 1 ;
  14:  UTOOL_NUM=1 ;
  15:  !move to robot home position ;
  16:J P[1] 100% FINE    ;
  17:  !initialize communication ;
  18:  !parameters(initialization is ;
  19:  !required only once) ;
  20:  CALL MM_INIT_SKT('8','127.0.0.1',50000,5) ;
  21:  !move to image-capturing position ;
  22:L P[2] 1000mm/sec FINE    ;
  23:  !trigger Mech-Viz project ;
  24:  CALL MM_START_VIZ(2,10) ;
  25:  !set branch, "MM_SET_BCH ;
  26:  !(Branch_Num,Exit_Num)" ;
  27:  CALL MM_SET_BCH(1,1) ;
  28:  LBL[1:LOOP] ;
  29:  !get planned path, 1st argument ;
  30:  !(1) means getting pose in JPs ;
  31:  CALL MM_GET_VIZ(1,51,52,53) ;
  32:  !check whether planned path has ;
  33:  !been got from Mech-Viz ;
  34:  !successfully ;
  35:  IF R[53]<>2100,JMP LBL[99] ;
  36:  !save waypoints of the planned ;
  37:  !path to local variables one ;
  38:  !by one ;
  39:  CALL MM_GET_JPS(1,60,70,80) ;
  40:  CALL MM_GET_JPS(2,61,71,81) ;
  41:  CALL MM_GET_JPS(3,62,72,82) ;
  42:  !follow the planned path to pick ;
  43:  !move to approach waypoint ;
  44:  !of picking ;
  45:J PR[60] 50% FINE    ;
  46:  !move to picking waypoint ;
  47:J PR[61] 10% FINE    ;
  48:  !add object grasping logic here, ;
  49:  !such as "DO[1]=ON" ;
  50:  PAUSE ;
  51:  !trigger Mech-Viz project but not ;
  52:  !to trigger camera capturing ;
  53:  CALL MM_START_VIZ(2,10) ;
  54:  !move to departure waypoint ;
  55:  !of picking ;
  56:J PR[62] 50% FINE    ;
  57:  !move to intermediate waypoint ;
  58:  !of placing ;
  59:J P[3] 50% CNT100    ;
  60:  !move to approach waypoint ;
  61:  !of placing ;
  62:L P[4] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  63:  !set branch exit port and trigger ;
  64:  !camera capturing when robot ;
  65:  !moves out of camera’s field of ;
  66:  !view ;
  67:  CALL MM_SET_BCH(1,1) ;
  68:  !move to placing waypoint ;
  69:L P[4] 300mm/sec FINE    ;
  70:  !add object releasing logic here, ;
  71:  !such as "DO[1]=OFF" ;
  72:  PAUSE ;
  73:  !move to departure waypoint ;
  74:  !of placing ;
  75:L P[4] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  76:  !move back to robot home position ;
  77:J P[1] 100% FINE    ;
  78:  JMP LBL[1] ;
  79:  END ;
  80:   ;
  81:  LBL[99:vision error] ;
  82:  !add error handling logic here ;
  83:  !according to different ;
  84:  !error codes ;
  85:  !e.g.: status=2038 means no ;
  86:  !point cloud in ROI ;
  87:  PAUSE ;

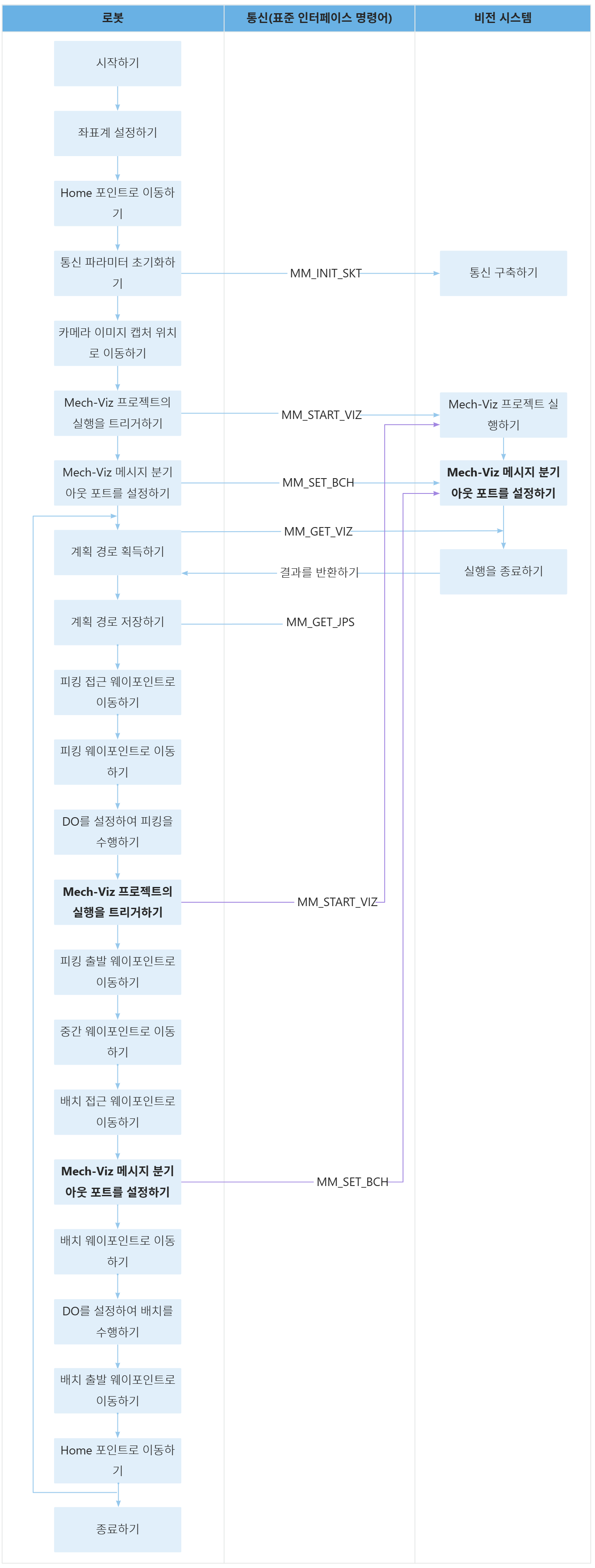

위 샘플 프로그램 코드에 해당하는 워크플로는 아래 그림에 표시되어 있습니다.

sample9

아래는 다음 경로를 미리 계획하는 코드와 관련된 설명입니다.

워크플로 코드와 설명

루프(피킹→다음 경로 계획을 트리거하기→배치)를 통해 다음 경로를 미리 계획하기

  28:  LBL[1:LOOP] ;
  ...
  78:  JMP LBL[1] ;

위의 코드는 프로그램은 LBL[1] 위치의 코드를 순환하게 수행합니다.

  29:  !get planned path, 1st argument ;
  30:  !(1) means getting pose in JPs ;
  31:  CALL MM_GET_VIZ(1,51,52,53) ;
  32:  !check whether planned path has ;
  33:  !been got from Mech-Viz ;
  34:  !successfully ;
  35:  IF R[53]<>2100,JMP LBL[99] ;

위 코드는 로봇이 MM_GET_VIZ 명령어를 통해 Mech-Viz가 계획한 경로를 획득함을 나타냅니다.

  36:  !save waypoints of the planned ;
  37:  !path to local variables one ;
  38:  !by one ;
  39:  CALL MM_GET_JPS(1,60,70,80) ;
  40:  CALL MM_GET_JPS(2,61,71,81) ;
  41:  CALL MM_GET_JPS(3,62,72,82) ;

위 코드는 로봇이 MM_GET_JPS 명령어를 통해 계획된 경로를 지정된 레지스터에 저장함을 나타냅니다. 이 샘플에서는 R[60], PR[61], PR[62]가 각각 피킹 접근 웨이포인트, 피킹 웨이포인트, 피킹 출발 웨이포인트로 설정됩니다.

  42:  !follow the planned path to pick ;
  43:  !move to approach waypoint ;
  44:  !of picking ;
  45:J PR[60] 50% FINE    ;
  46:  !move to picking waypoint ;
  47:J PR[61] 10% FINE    ;
  48:  !add object grasping logic here, ;
  49:  !such as "DO[1]=ON" ;
  50:  PAUSE ;

위 코드는 로봇이 순차적으로 피킹 접근 웨이포인트와 피킹 웨이포인트로 이동한 후, DO 명령어(예: DO[1]=ON)를 설정하여 말단 장치를 제어하여 피킹를 수행하는 것을 나타냅니다.

  51:  !trigger Mech-Viz project but not ;
  52:  !to trigger camera capturing ;
  53:  CALL MM_START_VIZ(2,10) ;
  • MM_START_VIZ:Mech-Viz 프로젝트 실행을 트리거하는 명령어.

  • 2: PR[10] 위치 레지스터로 표시된 관절 각도 데이터를 Mech-Viz 프로젝트에 전송합니다.

  • 10: 번호가 10인 위치 레지스터로 PR[10]입니다. 이 레지스터는 사용자가 자체 정의 관절 각도 데이터를 저장하는 데 사용됩니다.(티칭을 통해 미리 설정해야 합니다). 관절 각도 데이터는 다음 경로 계획의 시작점으로Mech-Viz 프로젝트에 전송됩니다. 따라서 로봇이 이미지 캡처 영역 외에 있을 경우, Mech-Viz 프로젝트를 미리 트리거하여 다음 경로를 계획할 수 있습니다.

위 코드는 로봇이 MM_START_VIZ명령어를 통해 Mech-Viz 프로젝트를 다시 트리거함을 나타냅니다. 이제 로봇은 이번 계획된 피킹 경로를 획득하고 피킹 웨이포인트로 이동했으므로 배치 완료를 기다릴 필요 없이 Mech-Viz 프로젝트 실행을 미리 트리거하여 다음 경로 계획을 할 수 있습니다.

Mech-Viz 프로젝트가 실행하게 되면, "메시지 분기" 스텝에서 MM_SET_BCH 명령어를 통해 해당 분기 아웃 포트가 설정될 때까지 대기합니다. 또한, "비전 인식" 스텝(카메라 이미지 캡처를 실행하기)이 "메시지 분기" 스텝의 분기에서 설정되었기 때문에, 이 시점에서는 카메라가 이미지 캡처를 수행하지 않습니다.
  54:  !move to departure waypoint ;
  55:  !of picking ;
  56:J PR[62] 50% FINE    ;
  57:  !move to intermediate waypoint ;
  58:  !of placing ;
  59:J P[3] 50% CNT100    ;
  60:  !move to approach waypoint ;
  61:  !of placing ;
  62:L P[4] 1000mm/sec FINE Tool_Offset,PR[2]    ;

위 코드는 로봇이 순차적으로 피킹 출발 웨이포인트(PR[62]), 중간 웨이포인트(P[3]), 그리고 배치 접근 웨이포인트(Tool_Offset,PR[2])으로 이동하는 것을 나타냅니다.

  63:  !set branch exit port and trigger ;
  64:  !camera capturing when robot ;
  65:  !moves out of camera's field of ;
  66:  !view ;
  67:  CALL MM_SET_BCH(1,1) ;

위 코드는 로봇이 MM_SET_BCH 명령어를 통해 "메시지 분기" 스텝의 아웃 포트를 설정함을 나타냅니다. 이 아웃 포트 분기에서 "비전 인식" 스텝이 실행되며, Mech-Viz는 비전 인식 결과에 따라 다음 피킹 경로를 미리 계획합니다.

  68:  !move to placing waypoint ;
  69:L P[4] 300mm/sec FINE    ;
  70:  !add object releasing logic here, ;
  71:  !such as "DO[1]=OFF" ;
  72:  PAUSE ;
  73:  !move to departure waypoint ;
  74:  !of placing ;
  75:L P[4] 1000mm/sec FINE Tool_Offset,PR[2]    ;
  76:  !move back to robot home position ;
  77:J P[1] 100% FINE    ;

위 코드는 로봇이 먼저 배치 웨이포인트(P[4])로 이동한 후, 배치 작업(예: DO[1]=OFF)을 수행하고, 그 후 배치 출발 웨이포인트(Tool_Offset,PR[2]과 Home 포인트로 순차적으로 이동하는 것을 나타냅니다.
