샘플 프로그램9: MM_S9_Viz_RunInAdvance
프로그램 소개
기능 설명 |
로봇이 물체를 피킹할 때 Mech-Viz 프로젝트를 트리거하고 메시지 분기를 통해 배치할 때 카메라 이미지 캡처를 트리거합니다. 이를 통해 다음 경로를 미리 계획하여 사이클 타임을 단축할 수 있습니다. |
||
파일 경로 |
Mech-Vision 및 Mech-Viz의 설치 디렉토리로 이동하여 |
||
필요한 프로젝트 |
Mech-Vision와 Mech-Viz 프로젝트
|
||
사용 전제 조건 |
|
| 이 샘플 프로그램은 참고용으로 제공됩니다. 사용자는 실제 상황에 맞춰 이 내용을 바탕으로 수정해야 하며, 해당 프로그램을 그대로 사용하지 않도록 하십시오. |
프로그램 설명
다음에는 MM_S9_Viz_RunInAdvance 샘플 프로그램의 코드와 관련 설명입니다.
| MM_S5_Viz_SetBranch 샘플과 비하면, 이 샘플은 다음 경로를 미리 계획할 수 있는 기능만 추가되었습니다.(이 기능의 코드가 굵게 표시됨). 따라서, 아래 부분에서는 다음 경로를 미리 계획하는 기능만 설명됩니다. (MM_S9_Viz_RunInAdvance의 MM_S5_Viz_SetBranch과 일치하는 부분에 대한 정보는 MM_S5_Viz_SetBranch 샘플 프로그램 설명을 참조하십시오). |
NOP
'--------------------------------
'FUNCTION: trigger Mech-Viz
'project then set branch and get
'planned path, trigger Mech-Viz
'project and set branch in
'advance during pick&place
'process
'Mech-Mind, 2023-12-25
'--------------------------------
'clear I50 to I69
CLEAR I050 20
'initialize p variables
SUB P071 P071
SUB P072 P072
SUB P073 P073
'move to robot home position
MOVJ C00000 VJ=50.00
'initialize communication
'parameters (initialization is
'required only once)
CALL JOB:MM_INIT_SOCKET ARGF"192.168.170.22;50000;1"
'move to image-capturing position
MOVJ C00001 VJ=50.00 PL=0
'open socket connection
CALL JOB:MM_OPEN_SOCKET
'trigger Mech-Viz project
CALL JOB:MM_START_VIZ ARGF"2;30"
'set branch exit port
CALL JOB:MM_SET_BRANCH ARGF"1;1"
*LOOP
'get planned path, 1st argument
'(1) means getting pose in JPs
CALL JOB:MM_GET_VIZDATA ARGF"1;51;52;53"
'check whether planned path has
'been got from Mech-Viz
'successfully
IFTHENEXP I053<>2100
'add error handling logic here
'according to different error
'codes
'e.g.: I053=2038 means no
'point cloud in ROI
PAUSE
ENDIF
'save waypoints of the planned
'path to local variables one
'by one
CALL JOB:MM_GET_JPS ARGF"1;71;61;62"
CALL JOB:MM_GET_JPS ARGF"2;72;63;64"
CALL JOB:MM_GET_JPS ARGF"3;73;65;66"
'follow the planned path to pick
'move to approach waypoint of
'picking
MOVJ P071 VJ=50.00 PL=0
'move to picking waypoint
MOVJ P072 VJ=10.00 PL=0
'add object grasping logic here,
'such as DOUT OT#(1) ON
PAUSE
'trigger Mech-Viz project but not
'to trigger camera capturing
CALL JOB:MM_START_VIZ ARGF"2;30"
'move to departure waypoint of
'picking
MOVJ P073 VJ=50.00 PL=0
'move to intermediate waypoint of
'placing
MOVJ C00002 VJ=50.00
'move to approach waypoint of
'placing
MOVL C00003 V=166.6 PL=0
'set branch exit port and trigger
'camera capturing when robot
'moves out of camera’s field
'of view
CALL JOB:MM_SET_BRANCH ARGF"1;1"
'move to placing waypoint
MOVL C00004 V=50.0 PL=0
'add object releasing logic here,
'such as DOUT OT#(1) OFF
PAUSE
'move to departure waypoint of
'placing
MOVL C00005 V=166.6 PL=0
'move back to robot home position
MOVJ C00006 VJ=50.00
JUMP *LOOP
*ENDLOOP
'close socket connection
CALL JOB:MM_CLOSE_SOCKET

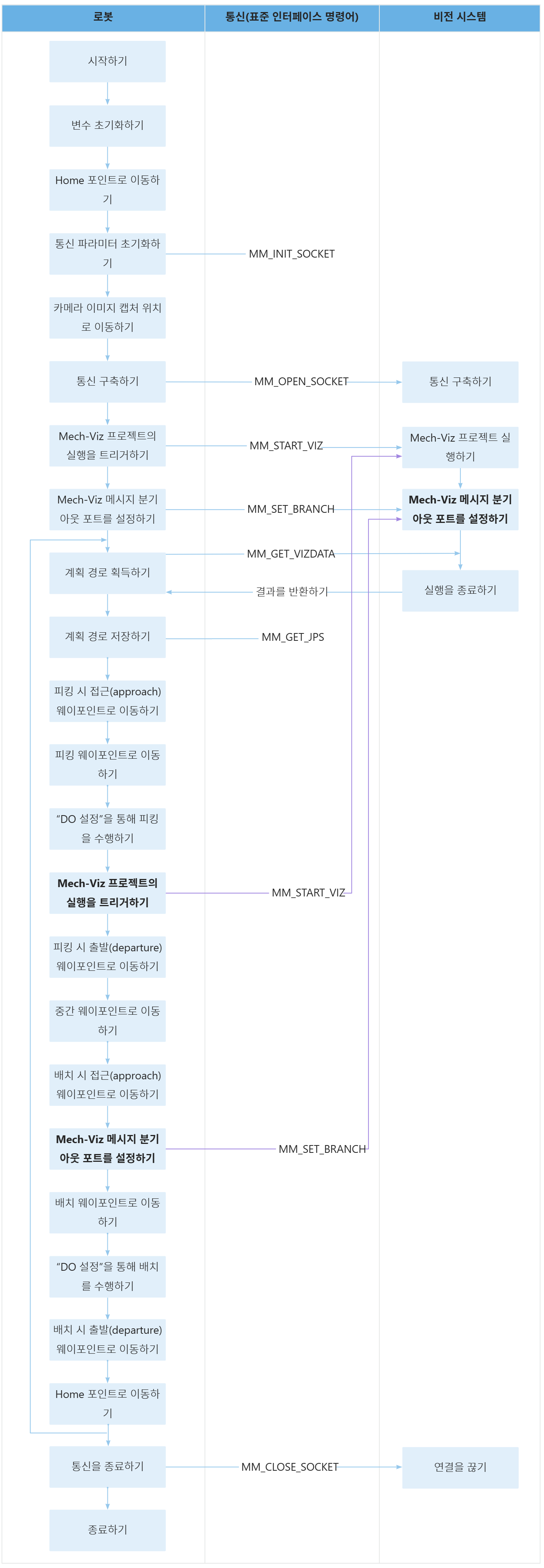

END위 샘플 프로그램 코드에 해당하는 워크플로는 아래 그림에 표시되어 있습니다.
아래는 다음 경로를 미리 계획하는 코드와 관련된 설명입니다.
| 워크플로 | 코드와 설명 | ||||||
|---|---|---|---|---|---|---|---|
루프(피킹→다음 경로 계획을 트리거하기→배치)를 통해 다음 경로를 미리 계획하기 |
위 코드는 프로그램이 “*LOOP”와 “JUMP *LOOP” 사이의 코드를 순환 실행함을 나타냅니다. 위 코드는 로봇이 MM_GET_VIZDATA 명령어를 통해 Mech-Viz가 계획한 경로를 획득함을 나타냅니다. 위 코드는 로봇이 MM_GET_JPS 명령어를 통해 계획된 경로를 지정된 변수에 저장함을 나타냅니다. 이 샘플에서는 P071, P072, P073이 각각 피킹 접근 웨이포인트, 피킹 웨이포인트, 피킹 출발 웨이포인트로 설정됩니다. 위 코드는 로봇이 순차적으로 피킹 접근 웨이포인트와 피킹 웨이포인트로 이동한 후, DO 명령어(예: "DOUT OT#(1) ON")를 설정하여 말단 장치를 제어하여 피킹를 수행하는 것을 나타냅니다.
위 코드는 로봇이 MM_START_VIZ명령어를 통해 Mech-Viz 프로젝트를 다시 트리거함을 나타냅니다. 이제 로봇은 이번 계획된 피킹 경로를 획득하고 피킹 웨이포인트로 이동했으므로 배치 완료를 기다릴 필요 없이 Mech-Viz 프로젝트 실행을 미리 트리거하여 다음 경로 계획을 할 수 있습니다.
위 코드는 로봇이 순차적으로 피킹 출발 웨이포인트(P073), 중간 웨이포인트(C00002), 그리고 배치 접근 웨이포인트(C00003)으로 이동하는 것을 나타냅니다.
위 코드는 로봇이 MM_SET_BRANCH 명령어를 통해 "메시지 분기" 스텝의 아웃 포트를 설정함을 나타냅니다. 이 아웃 포트 분기에서 "비전 인식" 스텝이 실행되며, Mech-Viz는 비전 인식 결과에 따라 다음 피킹 경로를 미리 계획합니다. 위 코드는 로봇이 먼저 배치 웨이포인트(C00004)로 이동한 후, 배치 작업(예: "DOUT OT#(1) OFF")을 수행하고, 그 후 배치 출발 웨이포인트(C00005)과 Home 포인트(C00006)로 순차적으로 이동하는 것을 나타냅니다.
루프 코드 내에서 오류 처리 로직을 작성할 때, "JUMP *ENDLOOP" 명령어를 사용하여 통신이 종료되는 코드 섹션으로 이동할 수 있습니다. |
