샘플 프로그램9: MM_S9_Viz_RunInAdvance

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

프로그램 소개

기능 설명

로봇이 물체를 피킹할 때 Mech-Viz프로젝트를 트리거하고 메시지 분기를 통해 배치할 때 카메라 이미지 캡처를 트리거합니다. 이를 통해 다음 경로를 미리 계획하여 사이클 타임을 단축할 수 있습니다.

파일 경로

Mech-Vision 및 Mech-Viz의 설치 디렉토리로 이동하여 통신 구성 요소/Robot_Interface/KUKA/sample/MM_S9_Viz_RunInAdvance 경로를 사용하여 파일을 찾을 수 있습니다.

필요한 프로젝트

Mech-Vision와 Mech-Viz 프로젝트

Mech-Viz 프로젝트는 메시지 분기 설정이 미리 완료되야 합니다.

사용 전제 조건

  1. 표준 인터페이스 통신 구성이 완료됩니다.

  2. 자동 캘리브레이션이 완료됩니다.

이 샘플 프로그램은 참고용으로 제공됩니다. 사용자는 실제 상황에 맞춰 이 내용을 바탕으로 수정해야 하며, 해당 프로그램을 그대로 사용하지 않도록 하십시오.

프로그램 설명

다음에는 MM_S9_Viz_RunInAdvance 샘플 프로그램의 코드와 관련 설명입니다.

MM_S5_Viz_SetBranch 샘플과 비하면, 이 샘플은 다음 경로를 미리 계획할 수 있는 기능만 추가되었습니다.(이 기능의 코드가 굵게 표시됨). 따라서, 아래 부분에서는 다음 경로를 미리 계획하는 기능만 설명됩니다. (MM_S9_Viz_RunInAdvance의 MM_S5_Viz_SetBranch과 일치하는 부분에 대한 정보는 MM_S5_Viz_SetBranch 샘플 프로그램 설명을 참조하십시오).
DEF  MM_S9_Viz_RunInAdvance ( )
;---------------------------------------------------
; FUNCTION: trigger Mech-Viz project then set
; branch and get planned path, trigger Mech-Viz
; project and set branch in advance during
; pick&place process
; Mech-Mind, 2023-12-25
;---------------------------------------------------
   ;set current tool no. to 1
   BAS(#TOOL,1)
   ;set current base no. to 0
   BAS(#BASE,0)
   ;move to robot home position
PTP HOME Vel=100 % DEFAULT
   ;initialize communication parameters (initialization is required only once)
   MM_Init_Socket("XML_Kuka_MMIND",873,871,60)
   ;move to image-capturing position
LIN camera_capture Vel=1 m/s CPDAT1 Tool[1] Base[0]
   ;trigger Mech-Viz project
   MM_Start_Viz(2,init_jps)
   ;set branch exit port
   MM_Set_Branch(1,1)
LOOP
   ;get planned path, 1st argument (1) means getting pose in JPs
   MM_Get_VizData(1,pos_num,vis_pos_num,status)
   ;check whether planned path has been got from Mech-Viz successfully
   IF status<> 2100 THEN
      ;add error handling logic here according to different error codes
      ;e.g.: status=2038 means no point cloud in ROI
      halt
   ENDIF
   ;save waypoints of the planned path to local variables one by one
   MM_Get_Jps(1,Xpick_point1,label[1],toolid[1])
   MM_Get_Jps(2,Xpick_point2,label[2],toolid[2])
   MM_Get_Jps(3,Xpick_point3,label[3],toolid[3])
   ;follow the planned path to pick
   ;move to approach waypoint of picking
PTP pick_point1 Vel=50 % PDAT1 Tool[1] Base[0]
   ;move to picking waypoint
PTP pick_point2 Vel=10 % PDAT2 Tool[1] Base[0]
   ;add object grasping logic here, such as "$OUT[1]=TRUE"
   halt
   ;trigger Mech-Viz project but not to trigger camera capturing
   MM_Start_Viz(2,init_jps)
   ;move to departure waypoint of picking
PTP pick_point3 Vel=50 % PDAT3 Tool[1] Base[0]
   ;move to intermediate waypoint of placing
PTP drop_waypoint CONT Vel=100 % PDAT2 Tool[1] Base[0]
   ;move to approach waypoint of placing
LIN drop_app Vel=1 m/s CPDAT3 Tool[1] Base[0]
   ;set branch exit port and trigger camera capturing when robot moves out of camera’s field of view
   MM_Set_Branch(1,1)
   ;move to placing waypoint
LIN drop Vel=0.3 m/s CPDAT4 Tool[1] Base[0]
   ;add object releasing logic here, such as "$OUT[1]=FALSE"
   halt
   ;move to departure waypoint of placing
LIN drop_app Vel=1 m/s CPDAT3 Tool[1] Base[0]
   ;move back to robot home position
PTP HOME Vel=100 % DEFAULT
ENDLOOP
END

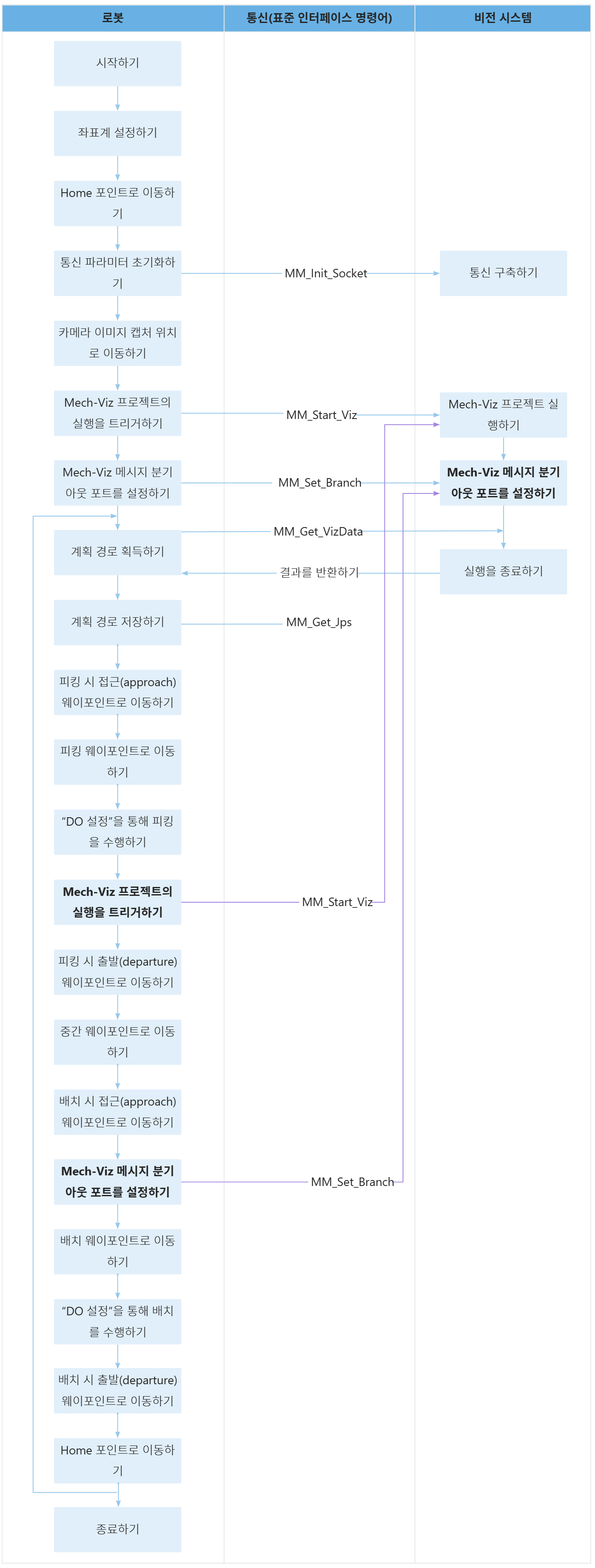

위 샘플 프로그램 코드에 해당하는 워크플로는 아래 그림에 표시되어 있습니다.

sample9

아래는 다음 경로를 미리 계획하는 코드와 관련된 설명입니다.

워크플로 코드와 설명

루프(피킹→다음 경로 계획을 트리거하기→배치)를 통해 다음 경로를 미리 계획하기

LOOP
    ...
ENDLOOP

위 코드는 프로그램이 LOOP와 ENDLOOP 사이의 코드를 순환 실행함을 나타냅니다.

;get planned path, 1st argument (1) means getting pose in JPs
MM_Get_VizData(1,pos_num,vis_pos_num,status)

위 코드는 로봇이 MM_Get_VizData 명령어를 통해 Mech-Viz가 계획한 경로를 획득함을 나타냅니다.

;save waypoints of the planned path to local variables one by one
MM_Get_Jps(1,Xpick_point1,label[1],toolid[1])
MM_Get_Jps(2,Xpick_point2,label[2],toolid[2])
MM_Get_Jps(3,Xpick_point3,label[3],toolid[3])

위 코드는 로봇이 MM_Get_Jps 명령어를 통해 계획된 경로를 지정된 변수에 저장함을 나타냅니다. 이 샘플은 Xpick_point1, Xpick_point2, Xpick_point3 각각 피킹 접근 웨이포인트, 피킹 웨이포인트, 피킹 출발 웨이포인트로 가정합니다.

   ;follow the planned path to pick
   ;move to approach waypoint of picking
PTP pick_point1 Vel=50 % PDAT1 Tool[1] Base[0]
   ;move to picking waypoint
PTP pick_point2 Vel=10 % PDAT2 Tool[1] Base[0]
   ;add object grasping logic here, such as "$OUT[1]=TRUE"
   halt

위 코드는 로봇이 순차적으로 피킹 접근 웨이포인트와 피킹 웨이포인트로 이동한 후, DO 명령어(예: "$OUT[1]=TRUE")를 설정하여 말단 장치를 제어하여 피킹를 수행하는 것을 나타냅니다.

;trigger Mech-Viz project but not to trigger camera capturing
MM_Start_Viz(2,init_jps)
  • MM_Start_Viz:Mech-Viz 프로젝트 실행을 트리거하는 명령어.

  • 2: snap_jps 변수로 표시된 관절 각도 데이터를 Mech-Viz 프로젝트에 전송합니다.

  • init_jps: 사용자가 자체 정의한 관절 각도(JPs) 데이터입니다.(사용자는 미리 티칭을 통해 설정해야 합니다). 관절 각도 데이터는 다음 경로 계획의 시작점으로Mech-Viz 프로젝트에 전송됩니다. 따라서 로봇이 이미지 캡처 영역 외에 있을 경우, Mech-Viz 프로젝트를 미리 트리거하여 다음 경로를 계획할 수 있습니다.

위 코드는 로봇이 MM_Start_Viz명령어를 통해 Mech-Viz 프로젝트를 다시 트리거함을 나타냅니다. 이제 로봇은 이번 계획된 피킹 경로를 획득하고 피킹 웨이포인트로 이동했으므로 배치 완료를 기다릴 필요 없이 Mech-Viz 프로젝트 실행을 미리 트리거하여 다음 경로 계획을 할 수 있습니다.

Mech-Viz 프로젝트가 실행하게 되면, "메시지 분기" 스텝에서 MM_Set_Branch 명령어를 통해 해당 분기 아웃 포트가 설정될 때까지 대기합니다. 또한, "비전 인식" 스텝(카메라 이미지 캡처를 실행하기)이 "메시지 분기" 스텝의 분기에서 설정되었기 때문에, 이 시점에서는 카메라가 이미지 캡처를 수행하지 않습니다.
   ;move to departure waypoint of picking
PTP pick_point3 Vel=50 % PDAT3 Tool[1] Base[0]
   ;move to intermediate waypoint of placing
PTP drop_waypoint CONT Vel=100 % PDAT2 Tool[1] Base[0]
   ;move to approach waypoint of placing
LIN drop_app Vel=1 m/s CPDAT3 Tool[1] Base[0]

위 코드는 로봇이 순서대로 피킹 출발 웨이포인트(pick_point3), 중간 웨이포인트(drop_waypoint), 배치 접근 웨이포인트(drop_app)로 이동합니다.

;set branch exit port and trigger camera capturing when robot moves out of camera's field of view
MM_Set_Branch(1,1)

위 코드는 로봇이 MM_Set_Branch 명령어를 통해 "메시지 분기" 스텝의 아웃 포트를 설정함을 나타냅니다. 이 아웃 포트 분기에서 "비전 인식" 스텝이 실행되며, Mech-Viz는 비전 인식 결과에 따라 다음 피킹 경로를 미리 계획합니다.

   ;move to placing waypoint
LIN drop Vel=0.3 m/s CPDAT4 Tool[1] Base[0]
   ;add object releasing logic here, such as "$OUT[1]=FALSE"
   halt
   ;move to departure waypoint of placing
LIN drop_app Vel=1 m/s CPDAT3 Tool[1] Base[0]
   ;move back to robot home position
PTP HOME Vel=100 % DEFAULT

위 코드는 로봇이 먼저 배치 웨이포인트(drop)로 이동한 후, 배치 작업(예: $OUT[1]=FALSE)을 수행하고, 그 후 배치 출발 웨이포인트(drop_app)과 Home 포인트로 순차적으로 이동하는 것을 나타냅니다.
