샘플 프로그램16: MM_S16_Viz_GetDirection
프로그램 소개
기능 설명 |
로봇은 계획 경로를 획득하여 피킹 작업을 완료한 후, 작업물 조합의 방향에 따라 다양한 배치 전략을 선택할 수 있습니다. |
||
파일 경로 |
Mech-Vision 및 Mech-Viz의 설치 디렉토리로 이동하여
|
||
필요한 프로젝트 |
Mech-Vision와 Mech-Viz 프로젝트(말단장치 유형은 디팔레타이징 진공 그리퍼입니다) |
||
사용 전제 조건 |
|
| 이 샘플 프로그램은 참고용으로 제공됩니다. 사용자는 실제 상황에 맞춰 이 내용을 바탕으로 수정해야 하며, 해당 프로그램을 그대로 사용하지 않도록 하십시오. |
프로그램 설명
다음에는 MM_S16_Viz_GetDirection 샘플 프로그램의 코드와 관련 설명입니다.
| MM_S15_Viz_GetDoList 샘플과 비하면, 이 샘플은 아래와 같이 굵게 표시된 코드 부분만 수정되었습니다. 따라서, MM_S16_Viz_GetDirection의 MM_S15_Viz_GetDoList과 일치하는 부분은 다시 설명하지 않습니다. (일치하는 부분에 대한 정보는 MM_S15_Viz_GetDoList 샘플 프로그램 설명을 참조하십시오). |
MODULE MM_S16_Viz_GetDirection
!----------------------------------------------------------
! FUNCTION: trigger Mech-Viz project, then get planned path
! and get box direction using command 210
! Mech-Mind, 2023-12-25
!----------------------------------------------------------
!define local num variables
LOCAL VAR num pose_num:=0;
LOCAL VAR num status:=0;
LOCAL VAR num vis_pose_num:=0;
LOCAL VAR num count:=0;
LOCAL VAR num box_direction:=0;
LOCAL VAR num movetype{5}:=[0,0,0,0,0];
LOCAL VAR num toolnum{5}:=[0,0,0,0,0];
LOCAL VAR num speed{5}:=[0,0,0,0,0];
!define local joint&pose variables
LOCAL CONST jointtarget home:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL CONST jointtarget snap_jps:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget camera_capture:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL VAR robtarget pickpoint:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL VAR robtarget drop_waypoint_1:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL VAR robtarget drop_1:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL VAR robtarget drop_waypoint_2:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL VAR robtarget drop_2:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS jointtarget jps{5}:=
[
[[1.1835,39.2938,-17.0883,0.1382,67.7901,176.701],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
[[1.2008,45.8522,-13.6729,0.1512,57.8163,176.689],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
[[1.1835,39.2938,-17.0883,0.1382,67.7901,176.701],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
[[36.2634,-36.6956,48.5019,-1.0197,78.1304,356.473],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]]
];
!define local tooldata variables
LOCAL PERS tooldata gripper1:=[TRUE,[[0,0,0],[1,0,0,0]],[0.001,[0,0,0.001],[1,0,0,0],0,0,0]];
PROC Sample_16()
!set the acceleration parameters
AccSet 50, 50;
!set the velocity parameters
VelSet 50, 1000;
!move to robot home position
MoveAbsJ home\NoEOffs,v3000,fine,gripper1;
!initialize communication parameters (initialization is required only once)
MM_Init_Socket "127.0.0.1",50000,300;
!move to image-capturing position
MoveL camera_capture,v1000,fine,gripper1;
!open socket connection
MM_Open_Socket;
!trigger Mech-Viz project
MM_Start_Viz 2,snap_jps;
!get planned path
MM_Get_PlanData 0, 3, pose_num, vis_pose_num, status;
!check whether planned path has been got from Mech-Viz successfully
IF status <> 2100 THEN
!add error handling logic here according to different error codes
!e.g.: status=2038 means no point cloud in ROI
Stop;
ENDIF
!get gripper control signal list
MM_Get_Dolist 0,0;
!close socket connection
MM_Close_Socket;
!save waypoints of the planned path to local variables one by one
FOR i FROM 1 TO pose_num DO
count:=i;
MM_Get_PlanJps count,3,JPS{count},movetype{count},toolnum{count},speed{count};
ENDFOR
!follow the planned path to pick
FOR j FROM 1 TO pose_num DO
count:=j;
MoveAbsJ jps{count},v1000,fine,gripper1;
!set gripper control signal when current waypoint is picking waypoint
IF count=vis_pose_num THEN
!add object grasping logic here
Stop;
!set gripper control signal
!MM_Set_DoList 0, 1, go16_1;
!MM_Set_DoList 0, 2, go16_2;
!MM_Set_DoList 0, 3, go16_3;
!MM_Set_DoList 0, 4, go16_4;
ENDIF
ENDFOR
!get box direction status from planned results
box_direction:=MM_Plan_Results{17};
!place the box according to its direction
IF box_direction=0 THEN
!move to intermediate waypoint of placing
MoveJ drop_waypoint_1,v1000,z50,gripper1;
!move to approach waypoint of placing
MoveL RelTool(drop_1,0,0,-100),v1000,fine,gripper1;
!move to placing waypoint
MoveL drop_1,v300,fine,gripper1;
!add object releasing logic here, such as "setdo DO_1, 0;"
Stop;
!move to departure waypoint of placing
MoveL RelTool(drop_2,0,0,-100),v1000,fine,gripper1;
ELSE
!move to intermediate waypoint of placing
MoveJ drop_waypoint_2,v1000,z50,gripper1;
!move to approach waypoint of placing
MoveL RelTool(drop_2,0,0,-100),v1000,fine,gripper1;
!move to placing waypoint
MoveL drop_2,v300,fine,gripper1;
!add object releasing logic here, such as "setdo DO_1, 0;"
Stop;
!move to departure waypoint of placing
MoveL RelTool(drop_2,0,0,-100),v1000,fine,gripper1;
ENDIF
!move back to robot home position
MoveAbsJ home\NoEOffs,v3000,fine,gripper1;
ENDPROC

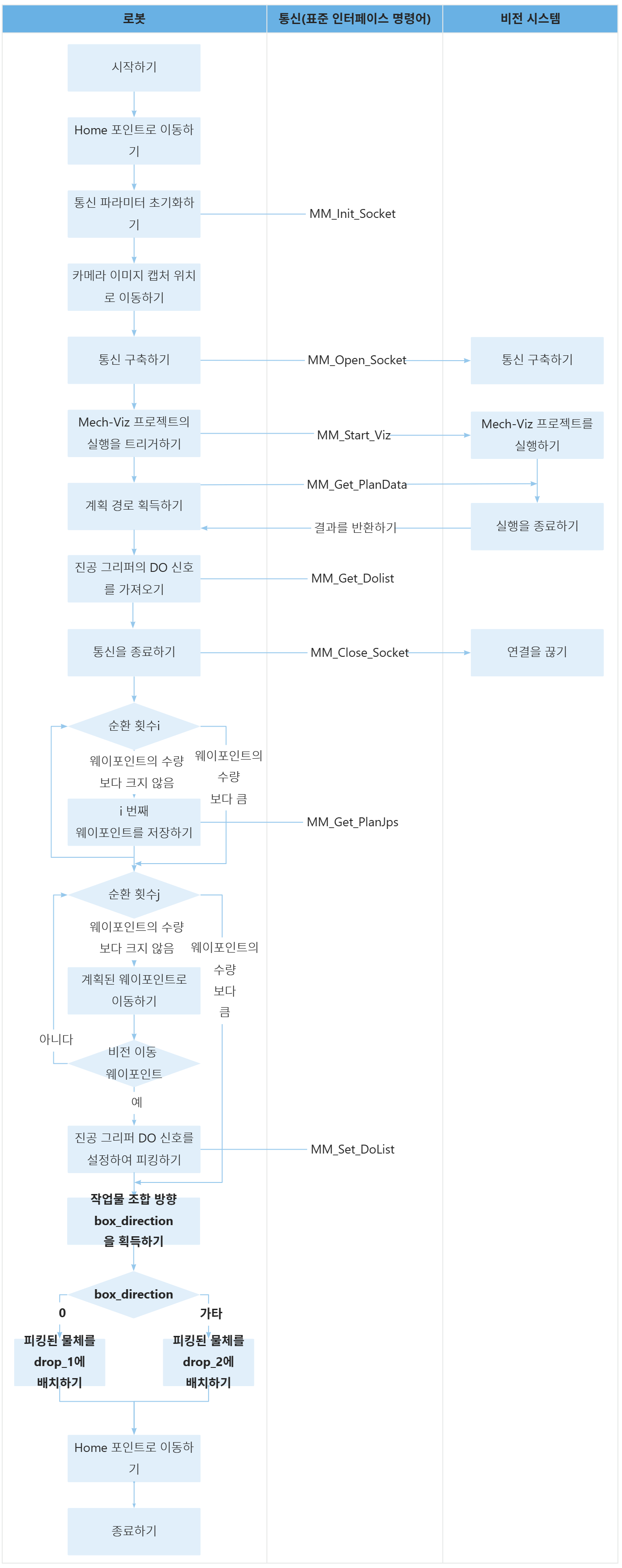

ENDMODULE위 샘플 프로그램 코드에 해당하는 워크플로는 아래 그림에 표시되어 있습니다.
아래 표는 굵게 표시된 코드의 설명입니다. 명령어 이름의 링크를 클릭하면 해당 명령의 상세 설명을 확인할 수 있습니다.
| 워크플로 | 코드와 설명 | ||
|---|---|---|---|
작업물 조합의 방향을 획득하기 |
로봇은 MM_Get_PlanData명령어를 실행하여 웨이포인트의 비전 이동 계획 결과를 얻고, 그 후 MM_Get_PlanJps 명령어를 실행하여 로봇 메모리에 저장된 웨이포인트의 비전 이동 계획 결과를 MM_Plan_Results 전역 배열에 저장합니다. MM_Plan_Results 전역 배열에서 MM_Plan_Results{17}은 작업물 조합과 진공 그리퍼 길이 사이의 상대적 위치입니다. 0은 평행을 나타내고 1은 수직을 나타냅니다. 위의 코드는 MM_Plan_Results{17} 값을 box_direction 변수에 할당하는 것을 나타내며, box_direction 변수는 작업물 조합의 방향을 나타내게 됩니다. |
||
작업물 조합의 방향에 따라 다양한 배치 전략을 선택하기 |
위 코드는 작업물이 진공 그리퍼의 긴 쪽과 평행할 경우(즉, box_direction가 0인 경우), 작업물이 drop_1 위치에 배치된다는 것을 나타냅니다. 그렇지 않으면 작업물은 drop_2 위치에 배치됩니다. |
