调整模型坐标系

您正在查看最新版本(V2.1.0)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持。

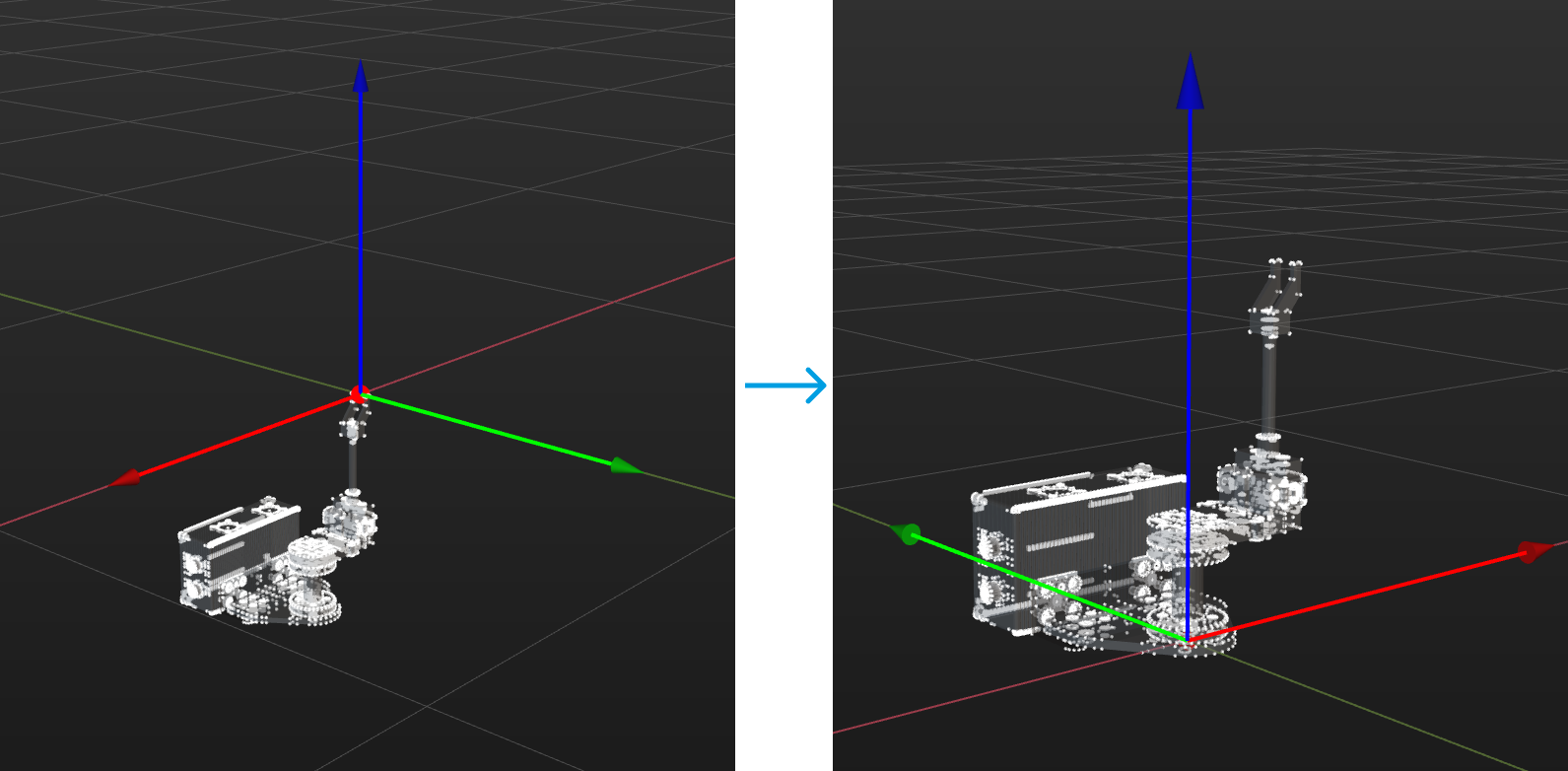

调整模型坐标系需要在模型实际安装坐标系原点处设置坐标系,设置完成后,模型实际安装坐标系原点 将与模型编辑器世界坐标系原点重合。

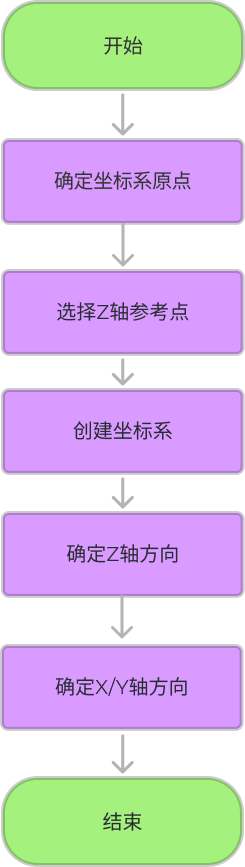

设置坐标系时需要先明确原点位置,再确认任意两个坐标轴的方向。模型实际安装坐标系原点一般位于机器人末端的工具安装法兰中心,Z轴方向一般垂直于安装法兰所在平面,指向外部。

alt
请在开始阅读下文前,阅读 框选工具使用说明 中的内容。

1.在“参考模型”栏中选中模型名称;

2.单击长方体框选,调整选框,框住法兰部分的最外层全部顶点。 因为中心点基于模型的顶点生成,所以在框选过程中务必选中待处理部位的“顶点”。

coordinate system table1

3.单击 创建中心点 ,此点将作为坐标系原点。

为了便于查看中心点位置,你可以在“组合体”列表中右键单击“中心点名称”,在快捷菜单中勾选“置顶显示”;或者,单击模型名称左侧的 icon_display_transform,隐藏模型。

coordinate system table2

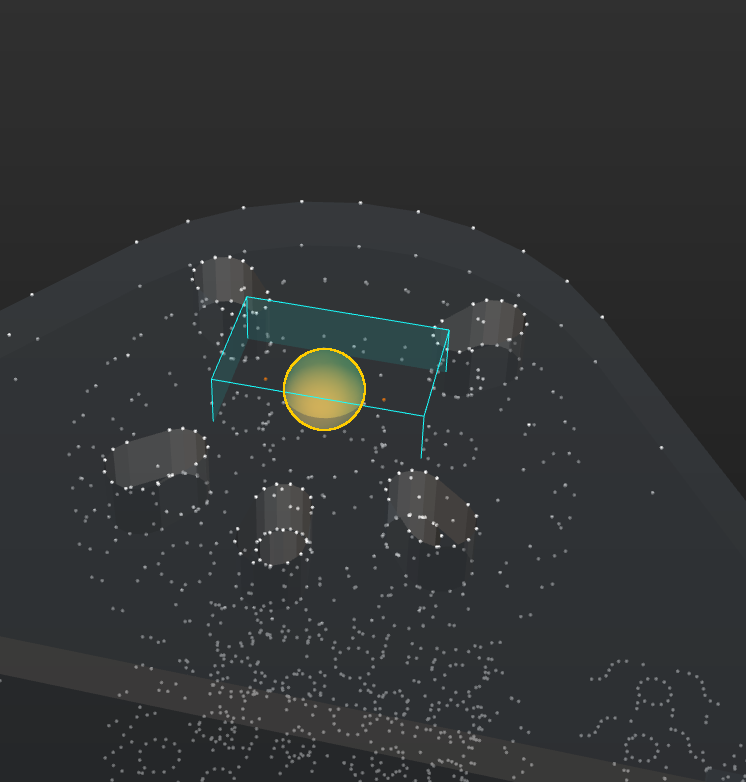

4.单击 长方体框选 并调整选框,框选与最外层顶点平行的顶点。

5.单击 创建中心点 ,此点将作为“Z轴参考点”。

coordinate system table3

6.单击 设置坐标系

7.在右侧坐标系参数栏中勾选选择中心点

8.单击坐标原点右侧的 未选择

9.在三维编辑区单击中心点,此时模型编辑器将以中心点为原点创建坐标系。

coordinate system table4

10.单击Z轴右侧的 未选择

11.在三维编辑区单击“Z轴参考点”。

coordinate system table5

12.单击 确认

模型位姿发生改变,“模型编辑器中的世界坐标系原点”与“模型实际安装坐标系原点”重合。

coordinate system table6
