凹み測定・検査の結果を取得

測定項目の結果を取得した後、それに合格範囲を設定して結果の合否を判断します。ブロブ解析 ステップをクリックし、その 出力欄ブロブの数 の最大値と最小値をいずれも 0 に設定し、凹みのない表面を目指します。

result 0

ステップを実行すると、結果出力 パネルでその結果を確認できます。

result 1

ワーク品質検査の結果を取得

ブレーキパッドの品質検査結果は、ワーク表面に凹みがあるかないかによります。出力管理 ボタンをクリックして、プロジェクトに品質判定のルールを設定します。

品質判定 パネルでプロジェクトを選択し、「判定方法」を 総合判定 に設定し、欠陥数の対応する出力項目を選択します。

result 2

適用 ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

より詳細な説明は、プロジェクトに総合判定ルールを設定 をお読みください。

(オプション)外部機器へ測定・検査の結果を送信

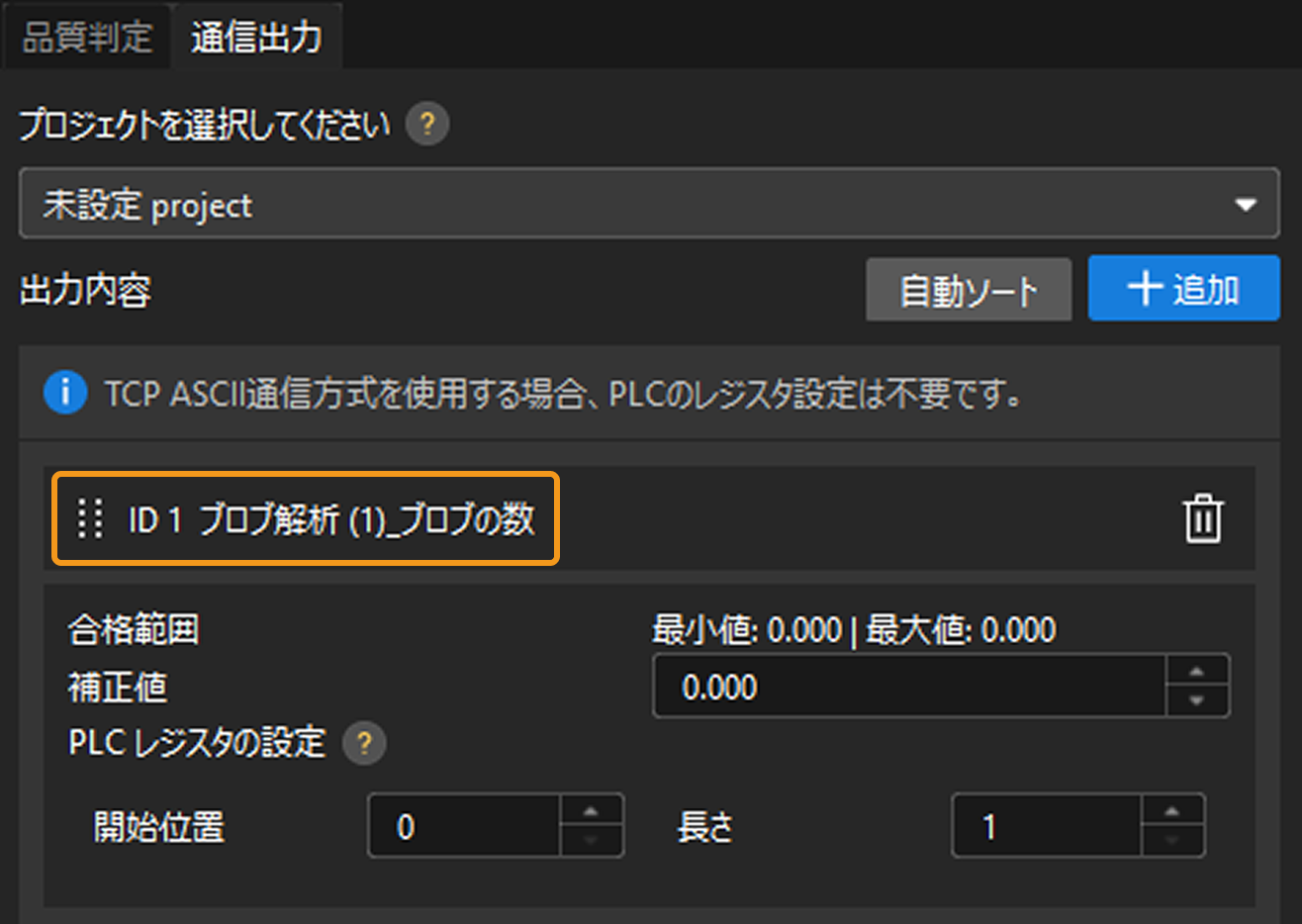

外部機器へ測定・検査の結果を送信する必要がある場合、「出力管理」の 通信出力 タブで関連設定を行います。

result 3
  • 3D測定システム(Mech-MSR)の通信設定については、通信設定 をご参照ください。

  • 外部機器との通信方法については、通信方式 をご参照ください。

これで、ブレーキパッドの欠陥検出(ブロブ解析)ソリューションの導入が完了しました。
