断面プロファイルの検査結果を取得

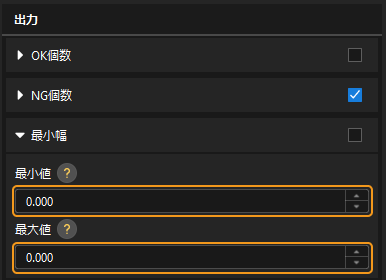

ビードの断面プロファイルを測定した後、出力項目 NG個数 に合格範囲を設定します。完璧なビードは、割れ、はみ出しなどはありません。なので NG個数が 0 でなければなりません。

result 0

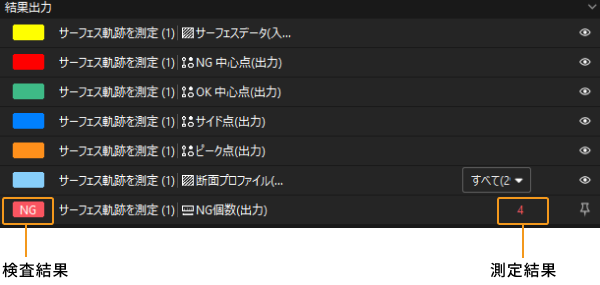

設定後、サーフェス軌跡を測定 ステップを実行して 結果出力 パネルで測定・検査の結果を確認できます。

result 1

高さ測定の結果を取得

ビード検査の結果は、断面プロファイルの検査結果によって決まり、プロジェクト全体の品質判定結果になります。出力管理 ボタンをクリックしてプロジェクトの品質判定にルールを設けます。

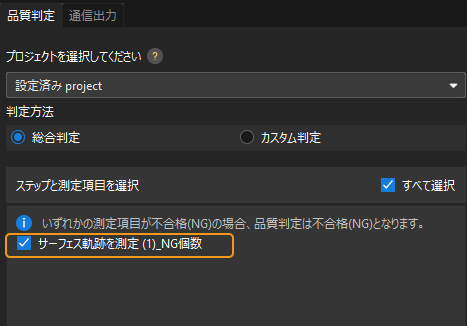

品質判定 パネルでプロジェクトを選択し、「判定方法」を 総合判定 に設定し、断面プロファイルの測定結果の対応する出力項目を選択します。

例:

result 2

適用 ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。

より詳細な説明は、プロジェクトに総合判定ルールを設定 をお読みください。

(オプション)外部機器へ測定・検査の結果を送信

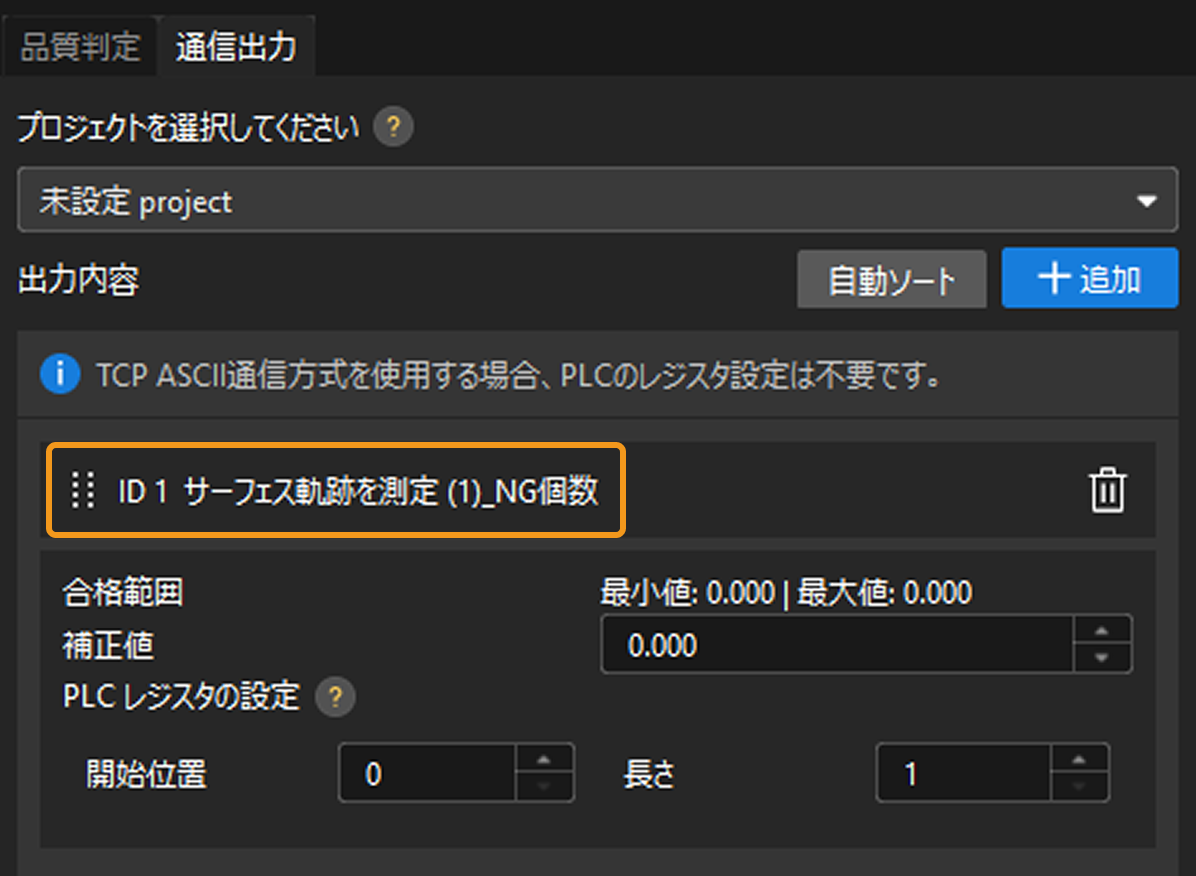

外部機器へ測定・検査の結果を送信する必要がある場合、「出力管理」の 通信出力 タブで関連設定を行います。

result 3
  • 3D測定システム(Mech-MSR)の通信設定については、通信設定 をご参照ください。

  • 外部機器との通信方法については、通信方式 をご参照ください。

これで、オフラインビード検査ソリューションの導入が完了しました。
