データ取得
事前準備
インラインプロファイル測定器の選択・設置
-
測定器の選択
対象ワークの寸法に合わせて Mech-Eye LNX-8080 を推奨します。本測定器の視野・精度・測定範囲は多数の測定ニーズに対応可能です。その詳細な技術仕様については、LNX-8080 技術仕様 をご参照ください。
-
測定器の設置
-

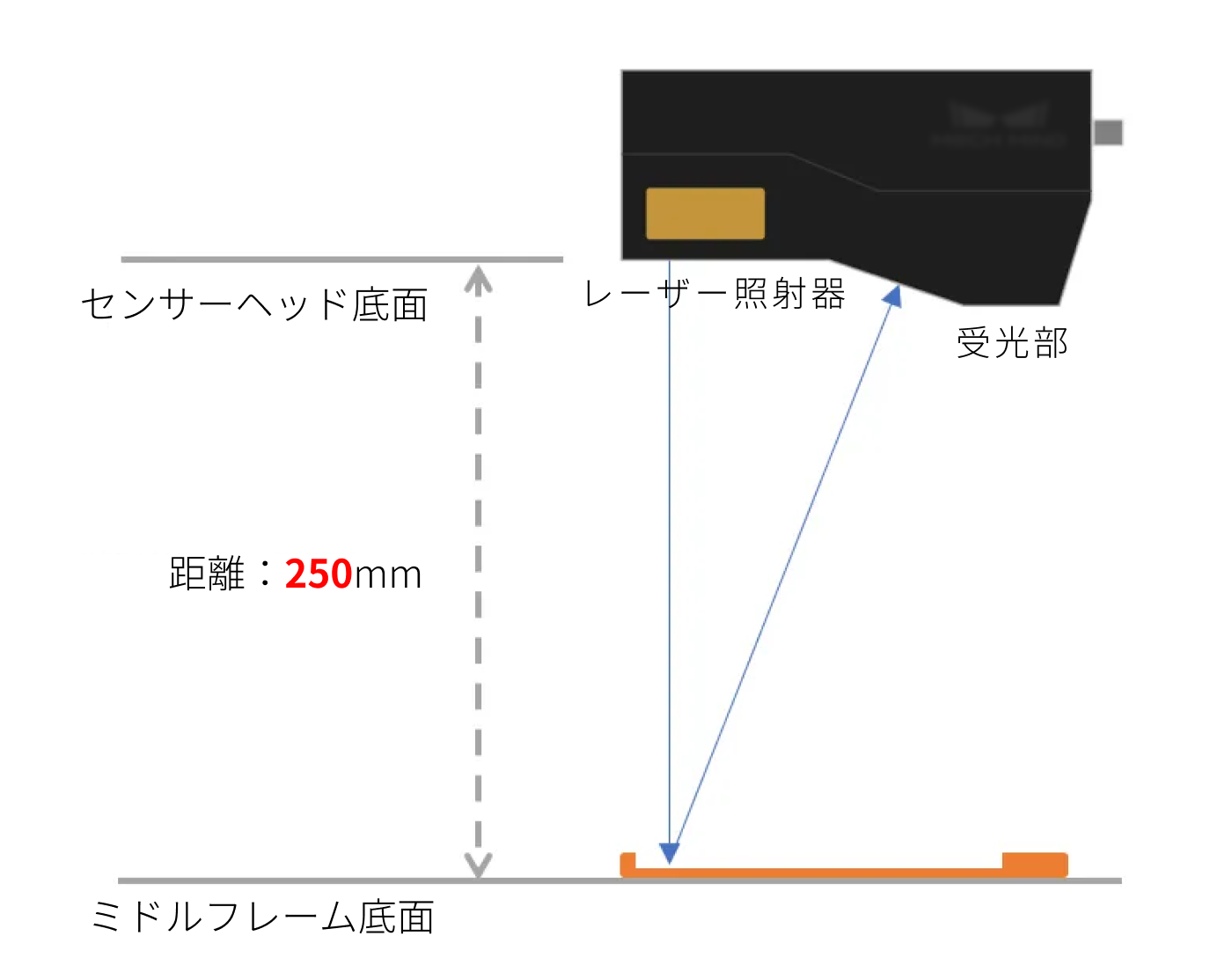

設置位置：センサーヘッドを測定対象ワークの上方に、ミドルフレームの底部から 250mm 離れるように設置します。また、毎回スキャンする時にミドルフレーム全体をスキャンできるように調整します。
捉えにくい領域がある場合、センサヘッドを斜めに設置できます。ただし、取得される画像が鮮明かつ正確であることを確認する必要があります。
-
設置方法：固定ブラケットでセンサーヘッドを取り付けます。
より詳しい設置方法の説明は、設置と接続 をご参照ください。
-
ソフトウェアのインストール
3D 測定システムには、以下のソフトウェアが含まれています。
-
Mech-Eye Viewer ソフトウェア（Mech-Eye SDK に含まれています）
-
Mech-MSR 3D測定・検査ソフトウェア
最新バージョンのソフトウェアは、ダウンロードセンター からご入手いただけます。
| Mech-MSR 2.1.1 と Mech-Eye Viewer 2.4.0 以降のバージョンの併用を推奨します。 |
インラインプロファイル測定器を接続して画像データを取得
-
インラインプロファイル測定器を接続します。
Mech-Eye Viewer で接続するデバイスを見つけて 接続 をクリックします。
-
画像をキャプチャし、データを確認します。
インラインプロファイル測定器は、対象物が反射するレーザーラインを受光して対象物の形状を捉えます。一行スキャンすると一本のプロファイルを取得し、複数のプロファイルを組み合わせて深度画像・強度画像を生成します。
Mech-Eye Viewer で高品質なデータを取得する方法については、データのキャプチャと確認 をご参照ください。
- デバッグ経験
-
-
露出時間 パラメータを調整し、測定領域のグレースケール値が 200~255 であるようにします。露出不足は、点群データの損失を引き起こす可能性があります。一方、露出過度は白いぼかしを引き起こす恐れがあります。
-
完全なデータを取得するために、複数回スキャンする必要があります。
-
-
Mech-MSR にインラインプロファイル測定器を接続します。
インラインプロファイル測定器 ステップをクリックして 仮想モード をオフにします。エディタを開くボタンをクリックして測定器を接続し、キャリブレーションパラメータグループを指定します。
-
画像データを取得します。
Mech-MSR のプロジェクト編集エリアで インラインプロファイル測定器 ステップの実行アイコン（
）をクリックしてデータ取得をトリガーします。
続いて、Mech-MSR で取得した画像データの処理に進みます。
