前処理後のデータを使用してバッテリーケースの平面度と位置決め穴の高さを測定することが可能です。

バッテリーケースの平面度測定

平面度を測定 ステップを実行して位置合わせされたサーフェスデータに基づいてワークの平面度を測定できます。

  1. 特徴領域を設定:2つの特徴領域を使用してバッテリーケースのサーフェスデータを指定して平面フィッティングを行います。

  2. 平面フィッティングのパラメータを設定全体平面度モード パラメータを設定して全体の平面を計算するために使用する点を指定します。また、フィルタリングのパラメータを設定してノイズを除去します。

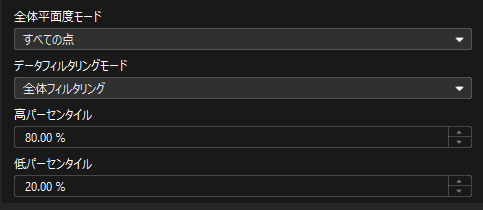

    measure 0
  3. 平面度を測定:ステップの 出力欄全体平面度 にチェックを入れます。ステップを実行すると、平面度が出力されます。

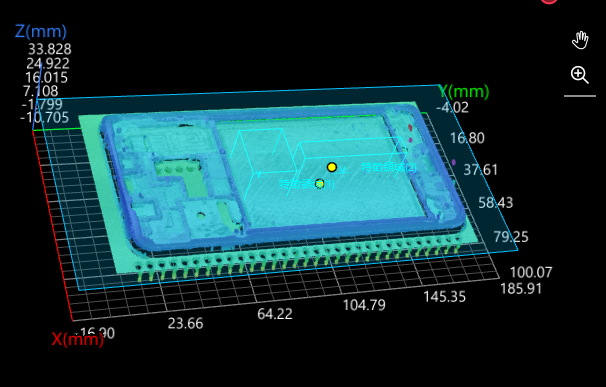

    measure 1

これでバッテリーケースの平面度の高精度測定が完了しました。

位置決め穴の高さ測定

位置決め穴の高さは、位置決め穴の上面中心点からバッテリーケースまでの垂直距離です。点-面距離の測定によってその値を取得できます。

  1. 平面をフィッティングバッテリーケースの平面度測定 を行う時、「平面度を測定」ステップにより全体のフィッティング平面が出力されます。このステップの 出力欄全体からフィットした平面 にチェックが入っていることを確認してください。

  2. 点-面距離を測定特徴による寸法測定 ステップを実行して測定します。このステップの 出力欄距離 にチェックを入れます。ステップを実行すると、位置決め穴の上面中心点からバッテリーケースまでの距離が出力されます。

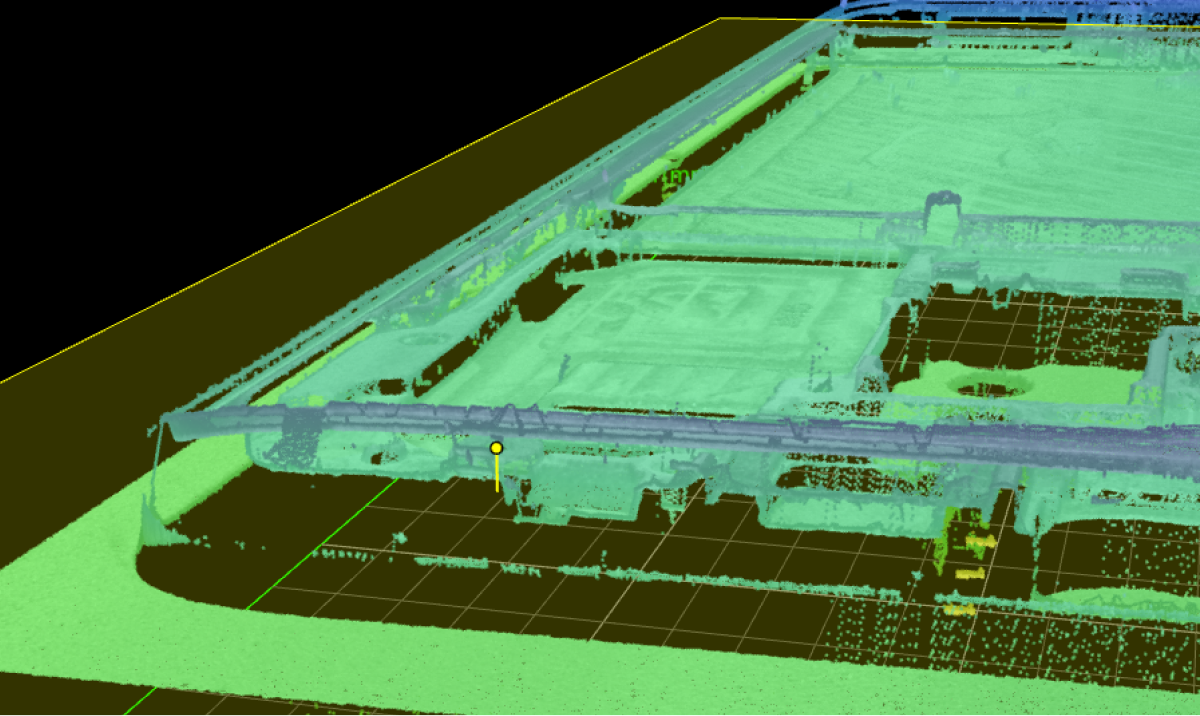

    measure 2

これでミドルフレームの位置決め穴高さの高精度測定が完了しました。


続いて、各測定項目に合格範囲を設定し、検査結果を取得します。
