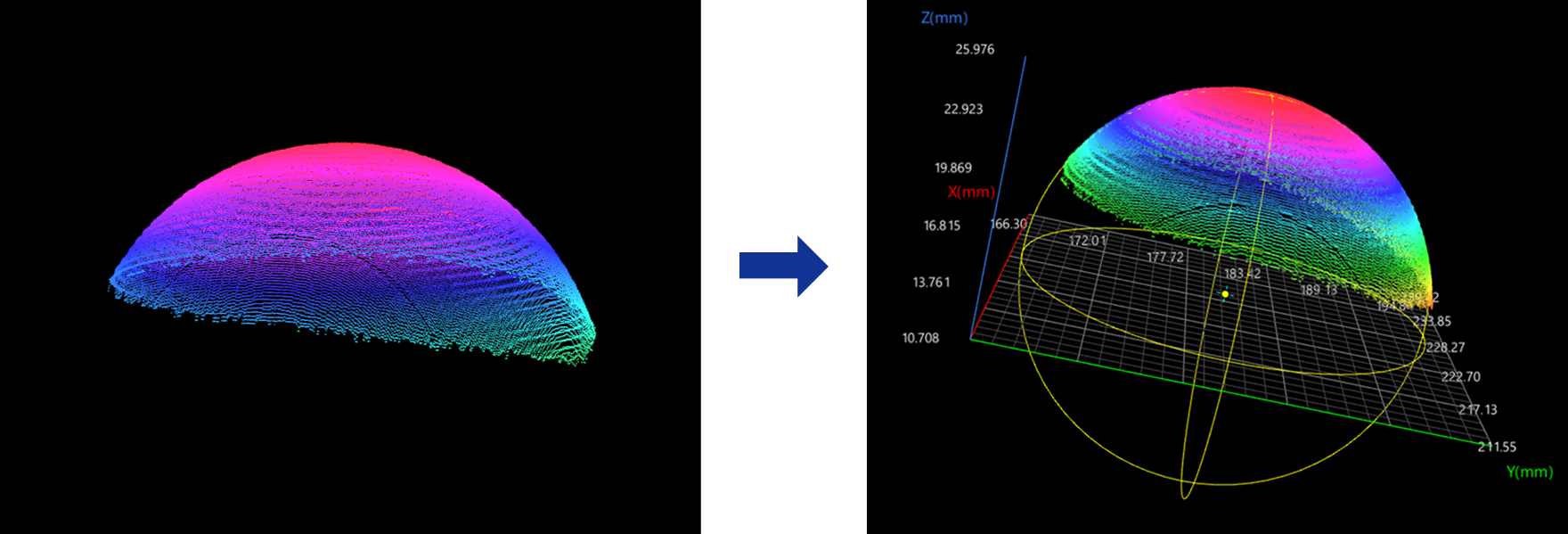

球体測定

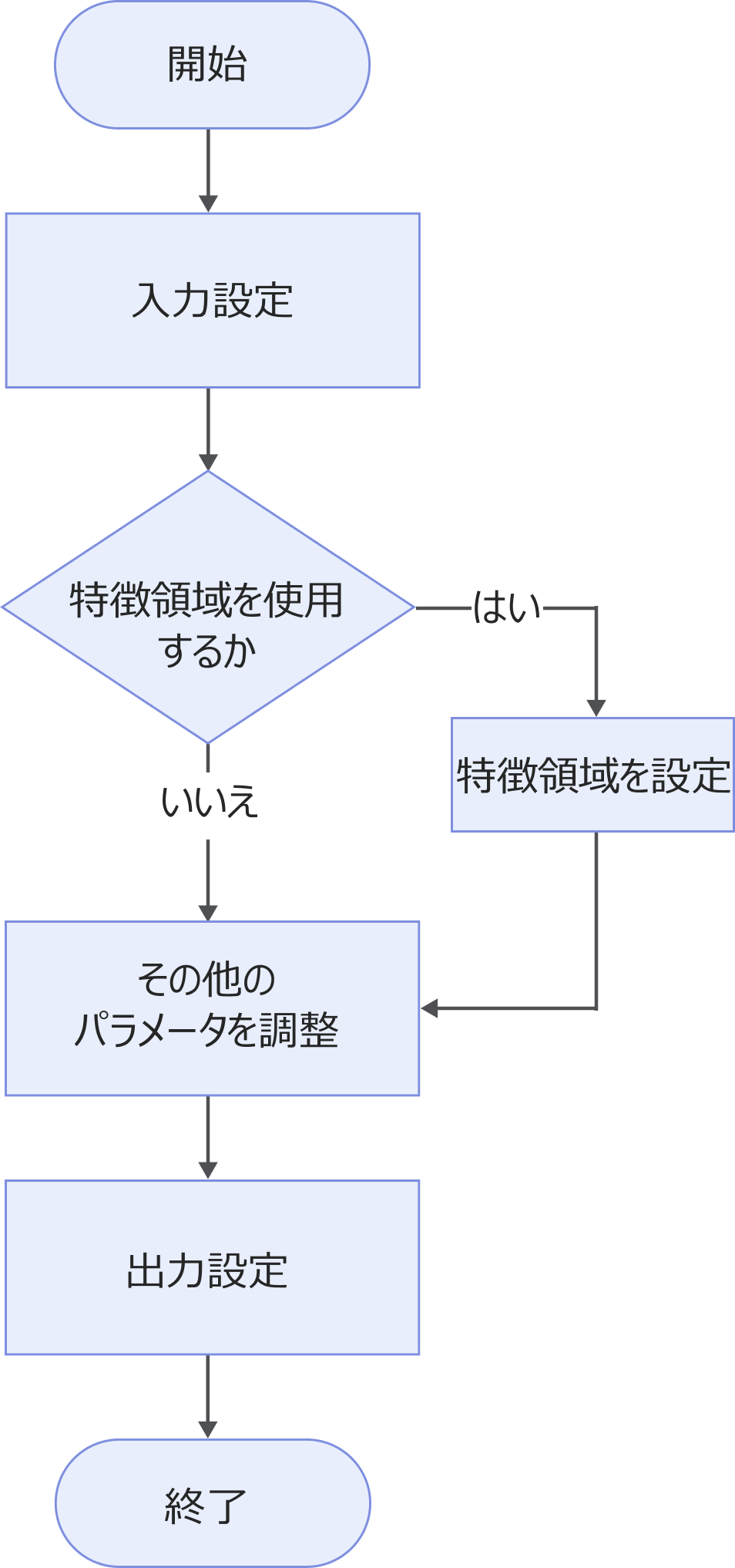

使用フロー
このステップの使用フローは以下の通りです。
-
入力データを選択します。プロジェクト編集エリアで対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。
-
特徴領域を使用するかどうかを選択します。
-
その他のパラメータを設定します。
-
出力欄 で出力項目にチェックを入れ、出力項目の左側にある ▶ をクリックして展開します。その後、合格範囲の 最小値 と 最大値 を入力します。
-
ステップを実行し、実行結果を確認 します。
パラメータ説明
| パラメータ | 説明 |
|---|---|
特徴領域を使用 |
チェックを入れない場合、すべてのサーフェスデータを使用して球体をフィッティングします。 チェックを入れると、特徴領域で制限されたサーフェスデータのみを使用して球体をフィッティングします。その際、以下のパラメータを設定する必要があります。
|
外れ値の割合 |
球体フィッティング時に除去する外れ値の割合を指定します。 |
出力説明
出力項目にチェックを入れると、ステップに対応する出力ポートが追加されます。ステップ実行後に対応するデータが出力されます。実際の測定ニーズに応じて、適切な出力項目を選択できます。
|
出力項目が展開可能な場合（左側に ▶ が表示される）、チェックを入れた後、展開して 最小値 と 最大値 を設定してその項目の合格範囲を決定する必要があります。出力値が合格範囲内であれば、その測定項目は合格（OK）と見なされ、範囲外であれば不合格（NG）と見なされます。 |
| 出力項目 | 説明 |
|---|---|
球中心のX/Y/Z座標 |
フィッティングされた球体の球心位置。 |
半径 |
フィッティングされた球体の半径。 |
標準偏差 |
各点から球体表面までの距離の標準偏差。 |
球中心 |
フィッティングされた球体の球心。 |
