サーフェスからプロファイルを抽出

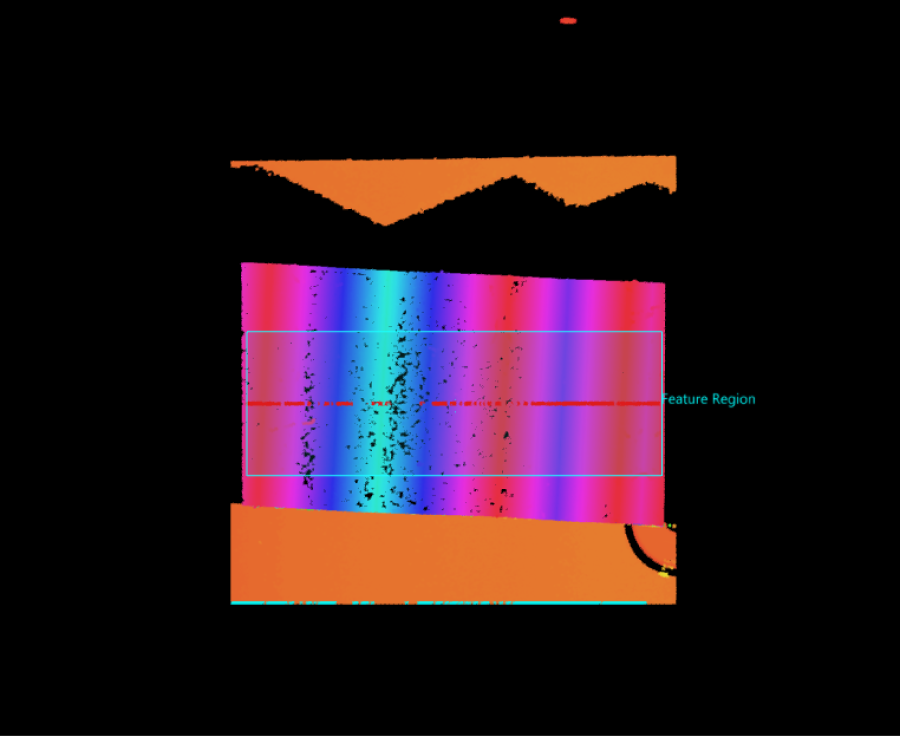

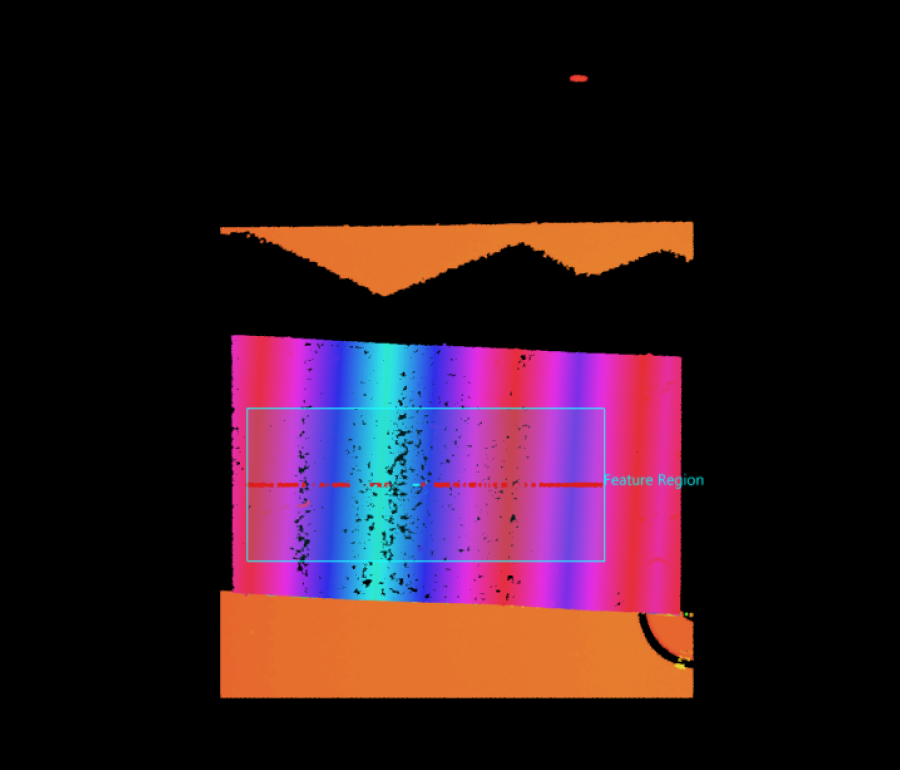

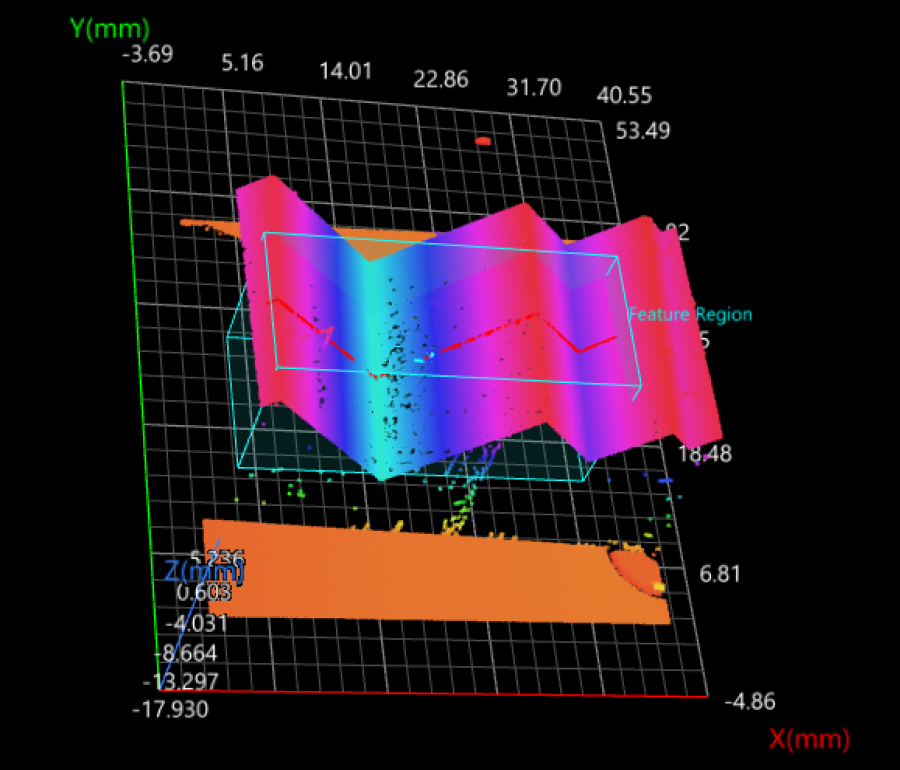

サーフェスデータからプロファイルを抽出する範囲を指します。プロファイルの抽出方法が 特徴領域 の場合にのみ表示されます。

特徴領域の設定方法については、特徴領域 をご参照ください。

このパラメータにチェックを入れない場合、平均処理は行われず、交線上の各元のデータ点（空である場合もある）を直接使用してプロファイルを生成します。

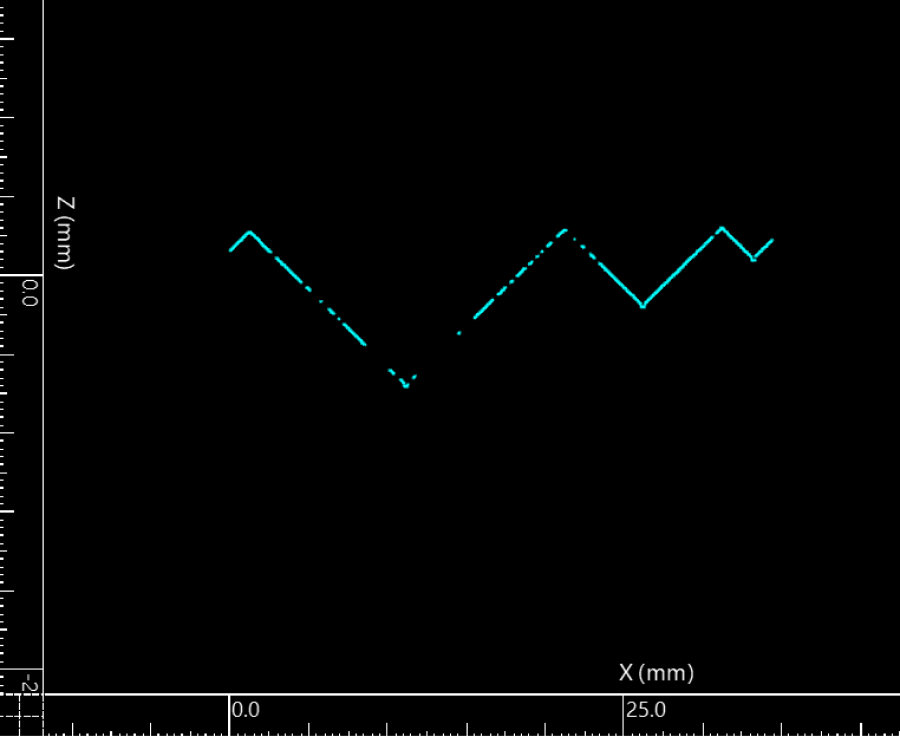

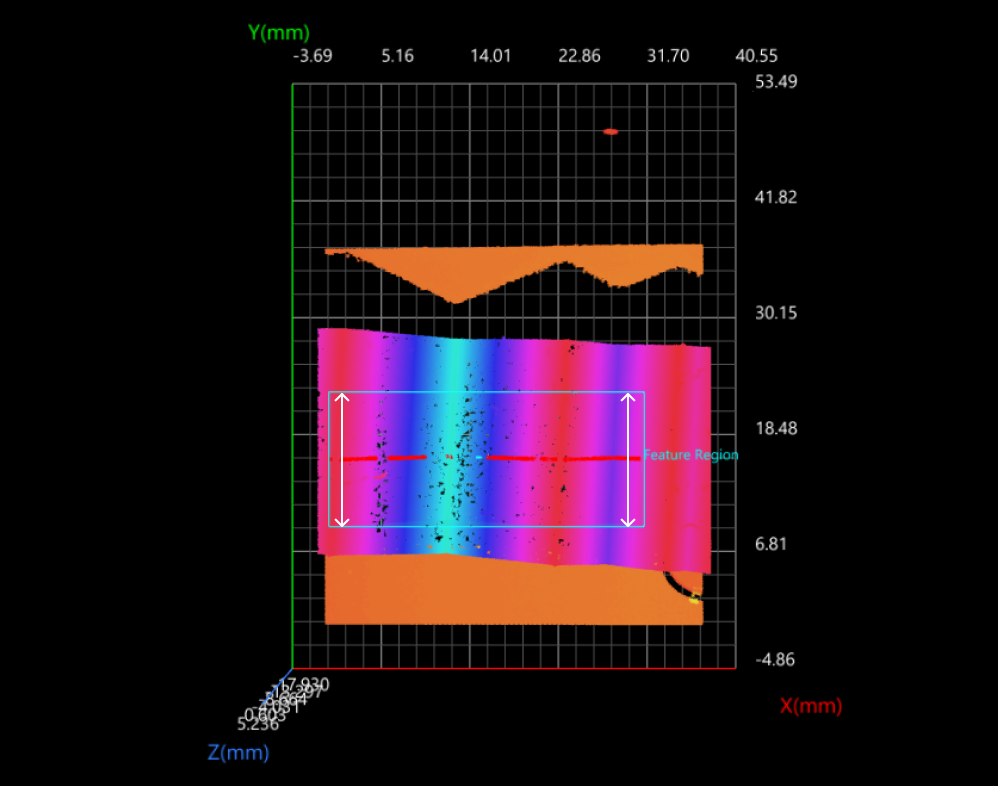

このパラメータにチェックを入れる場合、特徴領域の中心線方向に垂直な方向に沿って、特徴領域の長さ範囲内でZ値の平均を計算します。平均処理後のデータ点（空である場合もある）がプロファイルを構成します。

平均プロファイル パラメータにチェックを入れた場合にのみ表示されます。

このパラメータは、特徴領域の長さ範囲内で有効なデータ点の割合を制限するために使用されます。実際の有効データ点の割合が設定値よりも低い場合、その位置のデータ点は存在しないと判断されます。

このパラメータにチェックを入れない場合、平均処理は行われず、ステップは交線上の各元のデータ点（空である場合もある）を直接使用してプロファイルを生成します。

このパラメータにチェックを入れる場合、特徴点を結ぶ線に垂直な方向に沿って、平均幅 の範囲内でZ値の平均を計算します。平均処理後のデータ点（空である場合もある）がプロファイルを構成します。

特徴点を結ぶ線に垂直な方向で平均処理を行う場合、考慮されるピクセル幅を指定します。

平均プロファイル パラメータにチェックを入れた場合にのみ表示されます。

平均プロファイル パラメータにチェックを入れた場合にのみ表示されます。

このパラメータは、平均幅 の範囲内で有効なデータ点の割合を制限するために使用されます。実際の有効データ点の割合が設定値よりも低い場合、その位置のデータ点は存在しないと判断されます。
