事前準備

インラインプロファイル測定器の選択・設置

  • 測定器の選択

    ブレーキパッドの寸法に合わせて Mech-Eye LNX-8080 を推奨します。この型式の測定器の視野、精度、および測定範囲はいずれもほとんどの測定シーンの要件を満たしています。その詳細な技術仕様については、LNX-8080 技術仕様 をお読みください。

  • 測定器の設置

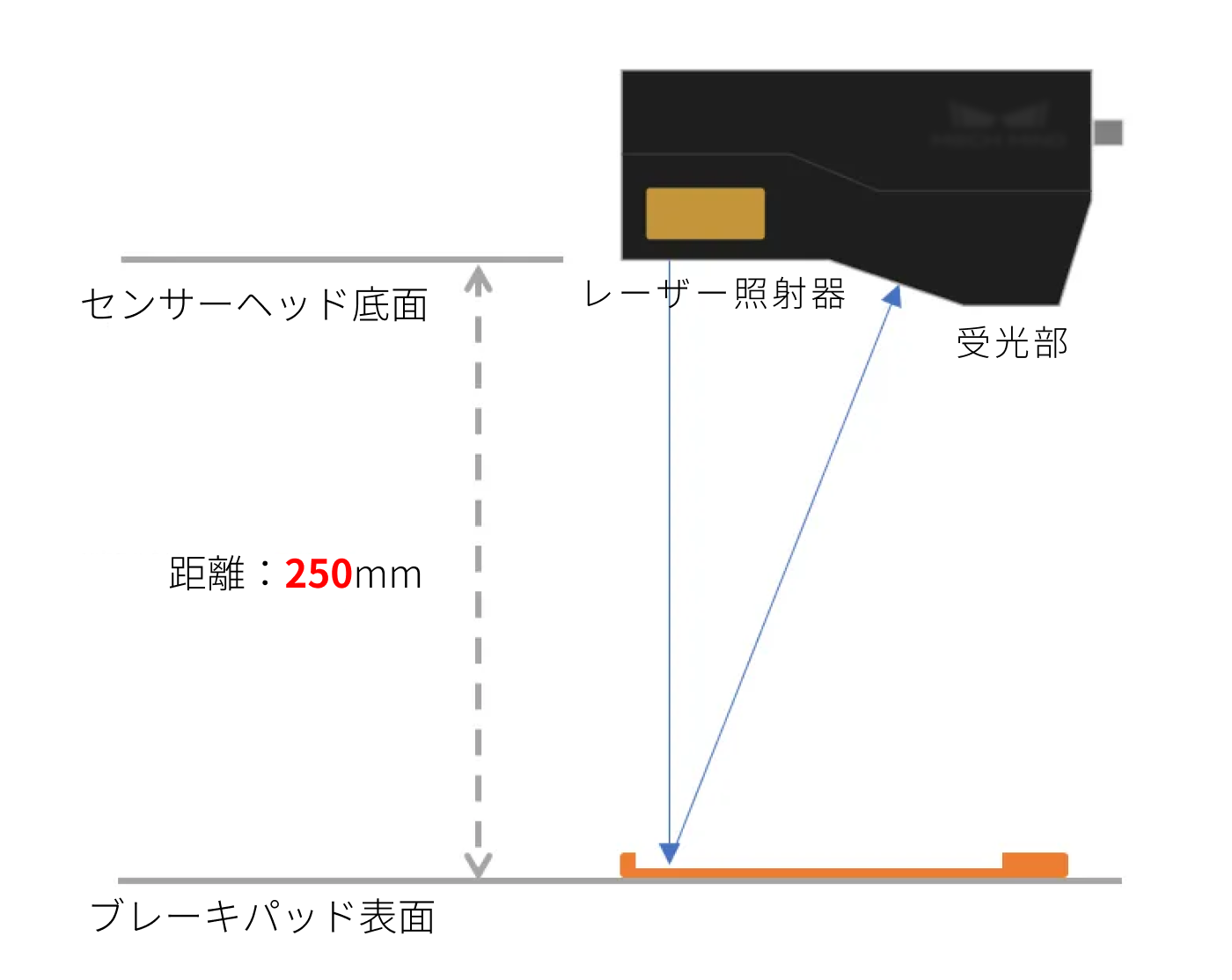

    • 設置位置:センサーヘッドをブレーキパッドの上方に、ブレーキパッド上面から 250mm 離れるように設置します。また、毎回スキャンする時にワーク全体をスキャンできるように調整します。

      また、完全な画像を取得するために、ヘッドを斜めにしても構いません。
      sensor head install 1
    • 設置方法:固定ブラケットでセンサーヘッドを取り付けます。

      より詳しい設置方法の説明は、設置と接続 をお読みください。

ソフトウェアのインストール

3D 測定システムには、以下のソフトウェアが含まれています。

  • Mech-Eye Viewer ソフトウェア(Mech-Eye SDK に含まれています)

  • Mech-MSR 3D測定・検査ソフトウェア

最新バージョンのソフトウェアは、ダウンロードセンター からご入手いただけます。

Mech-MSR 2.1.1 と Mech-Eye Viewer 2.4.0 の併用を推奨します。

インラインプロファイル測定器を接続して画像データを取得

  1. インラインプロファイル測定器を接続します。

    Mech-Eye Viewerで接続するデバイスを見つけて 接続 をクリックします。

  2. 画像をキャプチャし、データを確認します。

    インラインプロファイル測定器は、対象物が反射するレーザーラインを受光して対象物の形状を捉えます。一行スキャンすると一本のプロファイルを取得し、複数のプロファイルを組み合わせて深度画像・強度画像を生成します。

    Mech-Eye Viewerで高品質なデータを取得する方法については、データのキャプチャと確認 をお読みください。

    デバック経験:
    • 露出時間 パラメータを調整し、測定領域のグレースケール値が 200~255 であるようにします。露出不足は、点群データの損失を引き起こす可能性があります。一方、露出過度は白いぼかしを引き起こす恐れがあります。

    • 完全なデータを取得するために、複数回スキャンする必要があります。

  3. Mech-MSRにインラインプロファイル測定器を接続します。

    インラインプロファイル測定器 ステップをクリックして 仮想モード をオフにします。エディタを開く ボタンをクリックして測定器を接続してキャリブレーションパラメータグループを指定します。

  4. 画像データを取得します。

    プロジェクト編集エリアで インラインプロファイル測定器 ステップの実行アイコン(run single step icon)をクリックしてデータ取得をトリガーします。


続いて、Mech-MSRで取得した画像データの処理に進みます。
