画像のトリミング・パディング・リサイズ
使用フロー

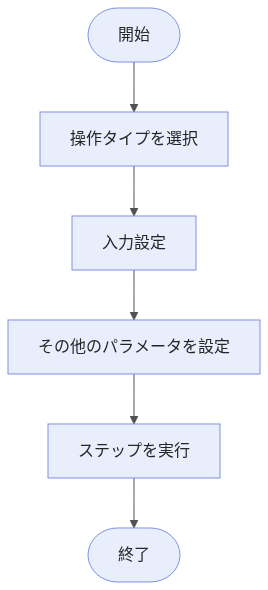

このステップの使用フローは以下の通りです。
-
実行する操作タイプを選択します。切り抜き、塗りつぶし、または リサイズ を選択できます。
-
入力データを選択します。対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。
-
その他のパラメータを設定します。
-
ステップを実行し、実行結果を確認 します。
パラメータ説明
| パラメータ | 説明 |
|---|---|
操作タイプ |
入力画像に対して実行する操作を選択します。操作には 切り抜き、塗りつぶし、リサイズ があります。
|
切り抜きパラメータ
| パラメータ | 説明 |
|---|---|
ROI設定 |
ROIを設定して画像の切り抜き範囲を決定します。ステップを実行すると、ROI内の画像領域のみが保持されます。ROIが設定されていない場合、切り抜きは実行されません。 ROIの設定および調整方法については、2D ROI 設定 をご参照ください。 |
切り抜き結果をマージ |
チェックを入れると、、各切り抜き領域の元画像内での相対位置を保持したまま、すべての切り抜き領域を1枚の画像として結合出力します。 チェックを入れない場合、各切り抜き領域はそれぞれ独立した画像として出力されます。 |
塗りつぶしパラメータ
| パラメータ | 説明 |
|---|---|
目標幅 |
塗りつぶし後に出力される画像の幅（単位：ピクセル）を設定します。 |
目標高さ |
塗りつぶし後に出力される画像の高さ（単位：ピクセル）を設定します。 |
塗りつぶし色（R） |
画像拡張領域のRチャンネルの塗りつぶし値を指定します。入力がグレースケール画像の場合は、Rチャンネル値のみが有効となり、塗りつぶし用グレースケール値として使用されます。 |
塗りつぶし色（G） |
画像拡張領域のGチャンネルの塗りつぶし値を指定します。入力がカラー画像の場合のみ有効です。 |
塗りつぶし色（B） |
画像拡張領域のBチャンネルの塗りつぶし値を指定します。入力がカラー画像の場合のみ有効です。 |
リサイズパラメータ
| パラメータ | 説明 |
|---|---|
アスペクト比を固定 |
チェックを入れると、画像の 目標幅 と 目標高さ の比率が固定され、一方を変更するともう一方も自動的に比率に応じて調整されます。 |
目標幅 |
リサイズ後の画像の最終幅を指定します。 |
目標高さ |
リサイズ後の画像の最終高さを指定します。 |
リサイズ後の塗りつぶし |
チェックを入れると、画像の元のアスペクト比が保持されます。画像は設定した目標サイズに合わせて最大限スケーリングされ、余白領域がある場合は黒色で塗りつぶされます。画像は変形しません。デフォルトではチェックが入っています。 チェックを外すと、画像は目標サイズに合わせて引き伸ばしまたは圧縮されるため、画像が変形する可能性があります。 |
出力説明
| 出力項目 | 説明 |
|---|---|
処理後の画像 |
トリミング、パディング、またはリサイズ処理後の画像。 |
リサイズパラメータ |
塗りつぶし または リサイズ 操作後に出力されるスケーリング関連情報です。パディングの有無（ このうち、塗りつぶし 操作を実行する場合、スケール係数は 1 になります。リサイズ 操作を実行する場合、スケール係数は「目標幅と元画像幅の比率」と「目標高さと元画像高さの比率」のうち、小さい方の値になります。 |
ROIパラメータ |
塗りつぶし または リサイズ 操作後に出力される ROI 関連パラメータ情報です。元画像サイズに対応します。 |
トラブルシューティング
|
各ステップで共通のエラーコードについては、エラーコード一覧 をご参照ください。 |
