画像チャンネルをマージまたは分割

現在ご覧いただいているのは最新版の内容です（V2.2.1）。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

機能

1枚の3チャンネル画像を3枚の単一チャンネル画像に分割したり、3枚の単一チャンネル画像を1枚の3チャンネル画像に合成したりできます。

使用シーン

3チャンネル画像と単一チャンネル画像の間で変換を行うシーンに適しています。例えば、1枚の3チャンネル画像を3枚の単一チャンネル画像に分割し、各チャンネルの情報を個別に確認または処理できます。また、3枚の単一チャンネル画像を1枚の3チャンネル画像に合成し、統一表示や後続処理に使用できます。

画像取得、画像読み込み、画像強調、セグメンテーションなどの関連ステップと組み合わせて使用できます。

基本概念

  • 画像チャンネル

    画像チャンネルとは、画像内の各ピクセルを構成する異なる成分を指します。3チャンネル画像は通常3つのチャンネルで構成され、これらのチャンネルは RGB、HSI、HSV などの色空間における3つの成分のように、異なる色や特徴成分を表します。そのため、3チャンネル画像は通常カラー画像です。単一チャンネル画像は1つのチャンネルデータのみを含み、通常はグレースケール画像です。

  • チャンネルマージ

    3枚の単一チャンネル画像を順番に組み合わせて1枚の3チャンネル画像にします。後続の一括処理や表示に使用できます。

  • チャンネル分割

    1枚の3チャンネル画像を3枚の単一チャンネル画像に分解します。各チャンネルを個別に分析、処理、または特徴抽出する場合に使用できます。

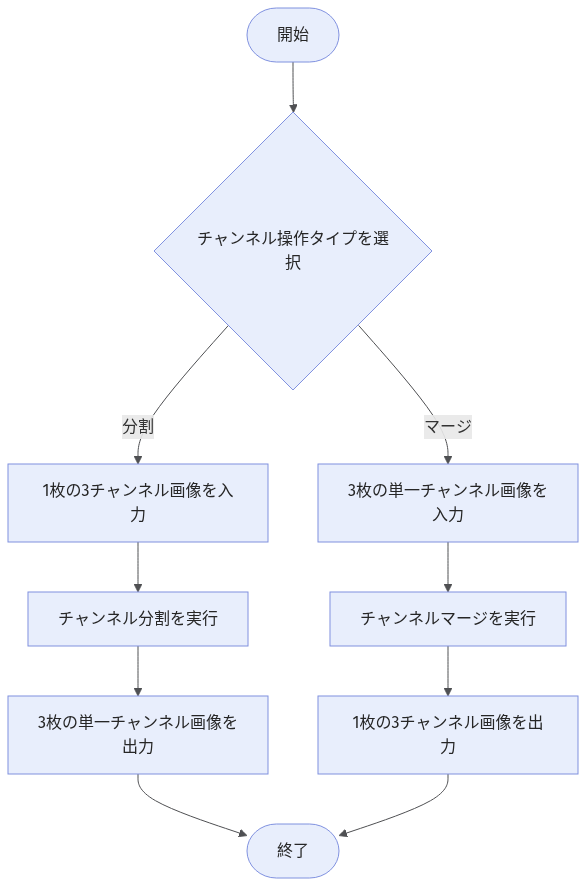

使用フロー

このステップの使用フローは以下の通りです。

channel-merging-or-splitting-workflow

  1. チャンネル操作タイプ（マージまたは分割）を選択します。

  2. 操作タイプに応じて、対応する画像を入力します。

    • マージ：3枚の単一チャンネル画像を入力します。

    • 分割： 1枚の3チャンネル画像を入力します。

  3. ステップを実行 し、出力結果を確認します。

入力説明

操作タイプ 入力説明

マージ

3枚の単一チャンネル画像（グレースケール画像）を入力します。各画像の各ピクセルは1つのグレースケール値のみを含みます。

分割

1枚の3チャンネル画像（カラー画像）を入力します。各ピクセルは3つのカラーチャンネル値を含みます。

パラメータ説明

パラメータ 説明

チャンネル操作タイプ

実行する操作タイプを選択します。操作には マージ と 分割 の2種類があります。

  • マージ：3枚の単一チャンネル画像を入力順に従って1枚の3チャンネル画像へマージします。マージ後、各入力画像が結果画像内で対応するチャンネル順序は入力順と一致します。

  • 分割： 1枚の3チャンネル画像を、そのチャンネル順序に従って3枚の単一チャンネル画像へ分解します。出力順序は元の3チャンネル画像内のチャンネル順序と一致します。各出力画像のピクセル値は、それぞれ元の3チャンネル画像の各チャンネル内のピクセル値に対応します。

出力説明

操作タイプ 出力説明

マージ

1枚の3チャンネル画像（カラー画像）を出力します。各ピクセルは3つのカラーチャンネル値を含みます。

分割

3枚の単一チャンネル画像（グレースケール画像）を出力します。各画像の各ピクセルは1つのグレースケール値のみを含みます。

トラブルシューティング

  • 各ステップで共通のエラーコードについては、エラーコード一覧 をご参照ください。

  • エラーコードとエラーメッセージが一致しない場合は、テクニカルサポートにお問い合わせください。

画像チャンネルを分割できない

現象：

ステップ実行後、「画像チャンネルを分割できません：入力画像が3チャンネル画像ではありません」というメッセージが表示されます。

考えられる原因：

入力画像が単一チャンネル、または3チャンネルを超える画像であり、分割操作の要件を満たしていません。

解決策：

入力画像を確認し、標準的な3チャンネルカラー画像（RGB など）であることを確認してください。

画像チャンネルをマージできない

現象：

ステップ実行後、「チャンネルをマージできません：入力画像サイズが一致していません」というメッセージが表示されます。

考えられる原因：

入力された3枚の単一チャンネル画像のサイズが一致していないため、チャンネルマージを実行できません。

解決策：

入力された3枚の単一チャンネル画像を確認し、それらのサイズが完全に一致していることを確認してください。
