照明
機能
照明コントローラーに接続して設定を行い、照明の稼働モードおよび出力輝度を制御します。
| このステップを使用する前に、照明管理 ウィンドウでデバイスを追加し、有効化してください。 |
現在サポートされている照明コントローラーのブランドと型番は以下のとおりです。
| 照明コントローラーブランド | 照明コントローラー型番 |
|---|---|
CSTLightSource |
CST-DPS2460B-4TD |
JlLightSource |
JL-DCV-6024-4-B |
PPXLightSource |
PPX-DCP2410-4G |
基本概念
-
照明コントローラー
照明コントローラーとは、産業オートメーションにおける照明装置を管理・調整するためのハードウェアモジュールです。照明の ON/OFF、輝度、および稼働モードを制御します。
-
チャンネル
チャンネルとは、照明コントローラー上で異なる照明グループ（複数の LED ライトなど）を個別に制御するための独立した出力チャンネルを指します。各チャンネルごとに、有効状態や輝度を個別設定できます。
トリガー説明

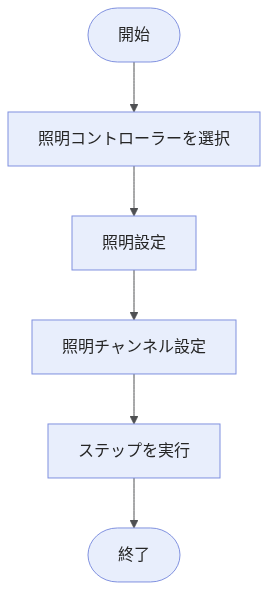

このステップには入力項目および出力項目はありません。制御フロー によってステップ実行をトリガーし、照明の点灯および消灯を制御する必要があります。
パラメータ説明
照明コントローラー
| パラメータ | 説明 |
|---|---|
デバイスを選択 |
ドロップダウンリストから接続する照明デバイスを選択します。 デバイス管理 をクリックすると、照明管理 ウィンドウが開き、現在接続可能な照明デバイスおよび関連デバイスパラメータを管理できます。 |
デバイスブランド |
照明コントローラーのブランドを表示するために使用します。表示専用であり、変更はできません。 |
照明設定
| パラメータ | 説明 | ||
|---|---|---|---|
稼働モード |
照明の動作方式を設定します。常時点灯 または タイマー消灯 を選択できます。
|
||
トリガー遅延 |
照明を遅延点灯させる時間を設定します。 タイマー消灯 モード時のみ表示されます。 |
||
点灯時間 |
照明点灯後に常時点灯状態を維持する時間を制御します。 タイマー消灯 モード時のみ表示されます。
|
トラブルシューティング
|
各ステップで共通のエラーコードについては、エラーコード一覧 をご参照ください。 エラーコードとエラーメッセージが一致しない場合は、テクニカルサポートにお問い合わせください。 |
