曲げ板の厚みおよび寸法測定
ソリューションの概要

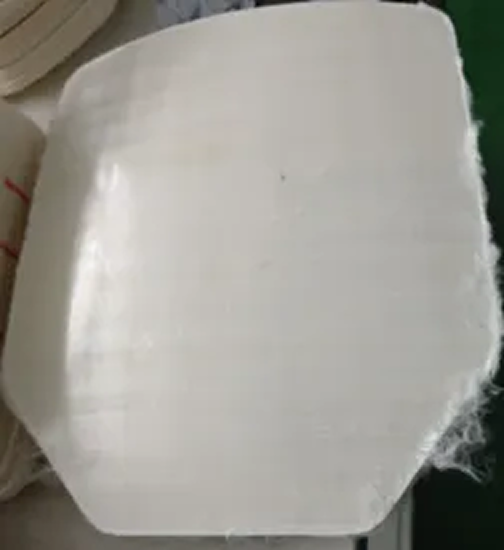

このソリューションは、主にワークの厚さ測定が求められる場面に使用され、特に曲げたポリエチレン（PE）製の薄板部品の測定に適しています。データ取得デバイスは対面レイアウトで設置され、これによりワークの表裏をそれぞれスキャンすることが可能となります。
従来の課題
本ソリューションは、以下のような従来の課題を解決できます。
-
データの収集：測定の死角を排除するため、複数のデバイスを連携させたスキャンレイアウトを採用し、複数の角度から同時にデータを収集する必要があります。
-
データマージ：マージ後のデータを実物と一致させ、後続の測定を安定に行うため、曲げ板の表裏両面の表面データを収集した後、データを統一 座標系に変換しマージする必要があります。
-
板材形状による干渉： 板材が曲がりかつ薄いため、厚さ・長さ・幅を正確に測定することが困難です。
-
生産性の要件が高い：精度とタクトの要件を同時に満たすため、3Dインラインプロファイル測定器によって迅速なスキャンを完成し、Mech-MSR によって高速なデータ処理を完成する必要があります。
ソリューションの設計
プロジェクトのニーズに合わせ、対面配置した2台の Mech-Eye インラインプロファイル測定器を用いて、曲げ板の表裏面をそれぞれスキャンする必要があります。
ソフトウェア・ハードウェア要件
-
2台の Mech-Eye 3D インラインプロファイル測定器 + Mech-Eye Viewer ソフトウェア
迅速に対象物の表面をスキャンし、深度データと強度データを含むサーフェスデータを生成します。
-
Mech-MSR ソフトウェア
表面データの取得・処理、曲げ板の厚さと寸法の計算、および曲げ板の合格判定に使用されます。
導入手順
| ソリューションを実装する前に、まず Mech-MSR のソリューションライブラリから 曲げ板の厚みおよび寸法測定 ソリューションを取得します。ソリューションライブラリに関する操作 をクリックして、このソリューションの取得方法をご覧ください。 |

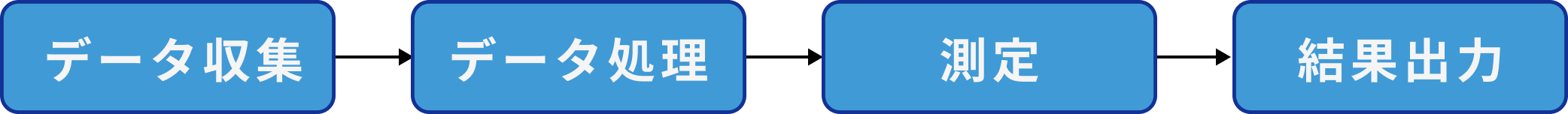

本ソリューションの導入は以下の手順で実施します。
