制御フロー

プロジェクト内では、各ステップが上から下へ接続され、実行時にはデータが上から下へと流れ、最後のステップに到達することで、ひとつのビジョン処理フローが構成されます。通常、ひとつのプロジェクトには1つのフローしかありません。しかし、Mech-MSRでは、プロジェクト内に複数のフローを設定することも可能です。さらに、あるフローから 制御フロー を利用して、他のフローの実行をトリガーできます。

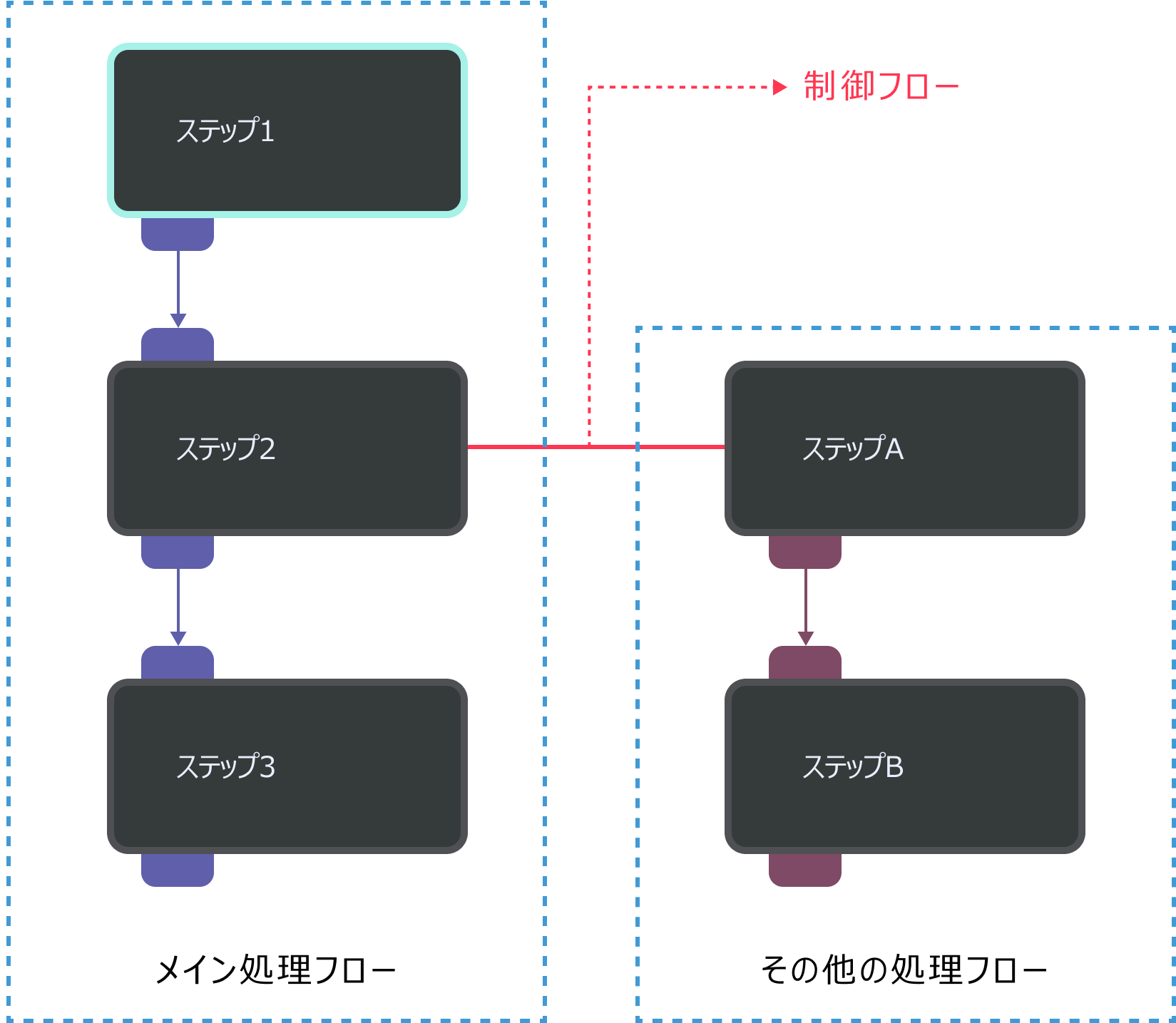

下図のように、ステップ2の実行時に、制御フローにより「A→B」フローが実行されます。

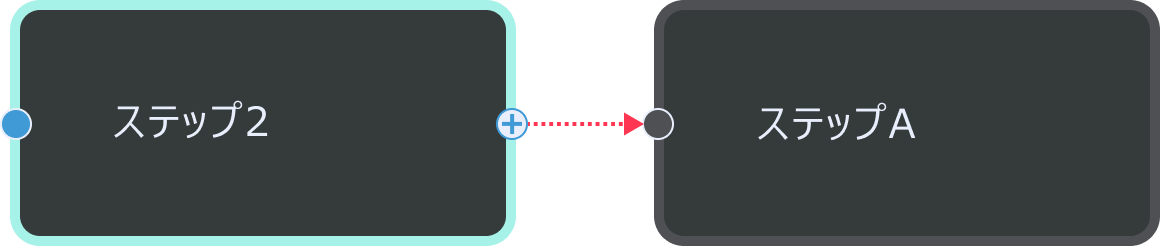

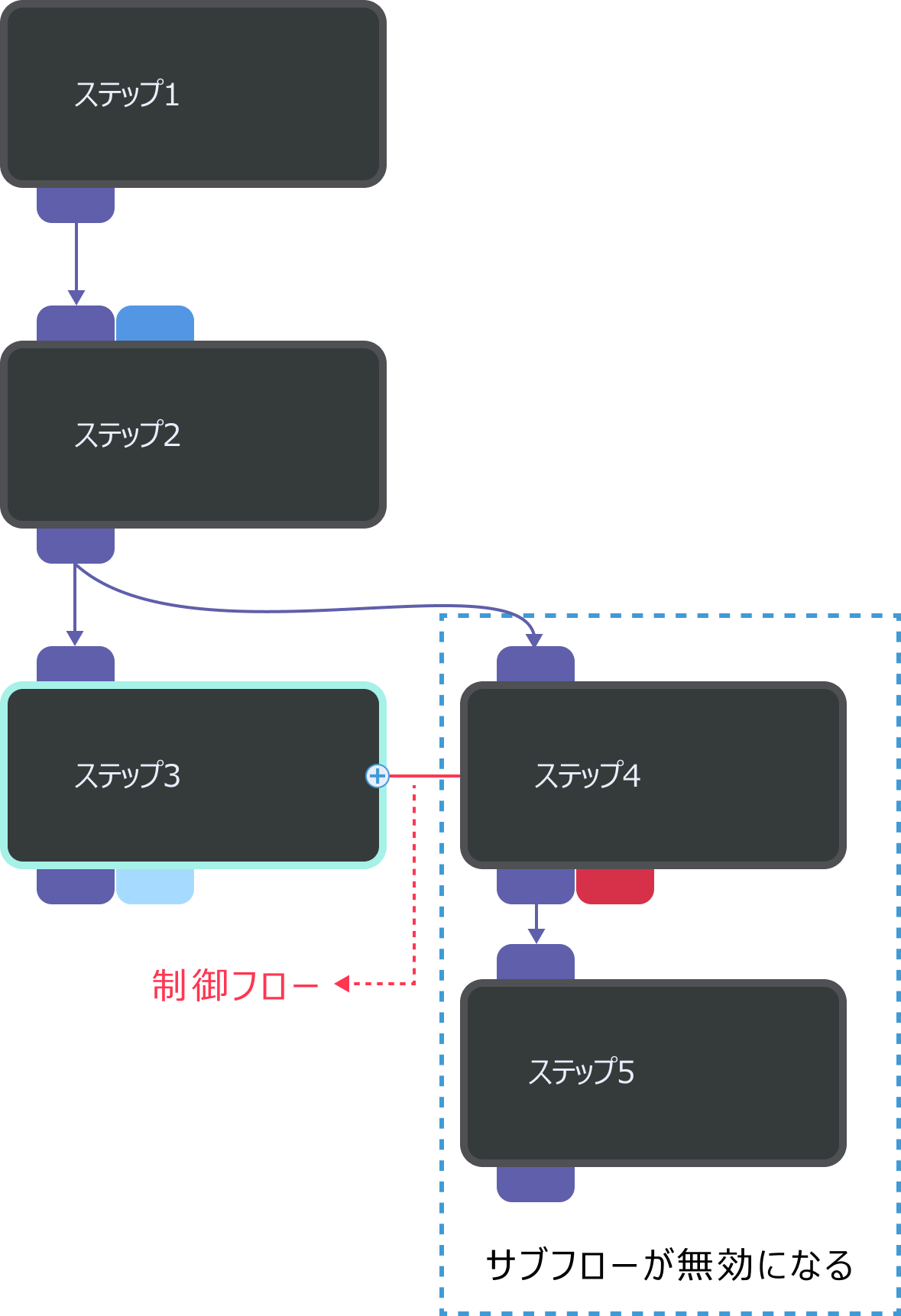

メイン画面のプロジェクト編集エリアでステップを選択すると、ステップ両側に制御フローの接続ポイントが表示されます。ステップカードの右側にある接続ポイントは制御フローの出力ポイント、左側は制御フローの入力ポイントです。必要に応じて、出力ポイントと入力ポイントを接続することで制御フローを設定できます。

プロジェクトの実行時、制御フローを出力するステップに出力がある場合でも、出力がない場合でも、関連する設定を行うことで他のフローの実行をトリガーすることができます。

メイン画面のプロジェクト編集エリアでステップを選択し、パラメータ設定エリア内の 実行フラグ を展開します。出力がない場合に制御フローをトリガー または 出力がある場合に制御フローをトリガー にチェックを入れることで、制御フローの動作条件を設定できます。
