特徴から点を作成
使用フロー

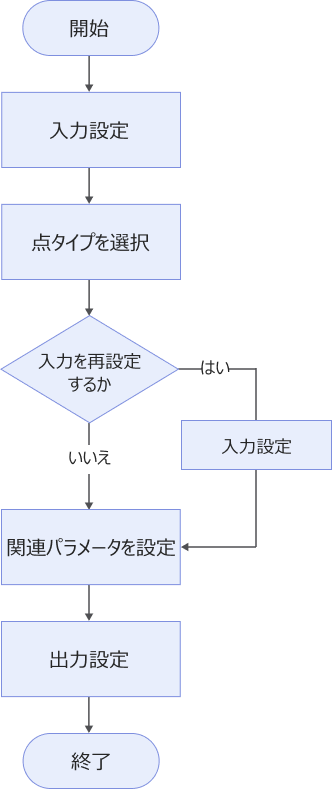

このステップの使用フローは下図のようになります。
-
入力データを選択します。対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。
-
パラメータ欄 で 点タイプ を選択し、点の作成方法を決定します。その後、入力欄 で対応する入力データを選択します。
-
パラメータ欄 に他のパラメータがある場合は、実際の要件に応じて選択し、調整します。
-
出力欄 で出力項目にチェックを入れ、出力項目の左側にある ▶ をクリックして展開します。その後、合格範囲の 最小値 と 最大値 を入力します。
-
ステップを実行し、実行結果を確認 します。
パラメータ説明
点タイプ
パラメータ説明：点を作成する方法を指定します。
異なるタイプの点を選択する場合、ステップに入力する必要がある幾何学的特徴や調整すべきパラメータが異なります。それぞれの対応関係は以下の通りです。
| 点タイプ | 必要な幾何学的特徴 | パラメータ調整 |
|---|---|---|
オフセット点 |
点1、点2 |
2つの点を入力して直線を生成し、オフセット方向 と オフセット距離 を設定して新しい点を作成します。
|
固定点 |
- |
固定点のX、Y、Z座標値を設定する必要があります。ステップを実行すると、指定した固定点が出力されます。 |
3平面間の交点 |
平面1、平面2、平面3 |
ステップを実行すると、3つの平面の交点が出力されます。追加のパラメータ調整は不要です。 |
直線と円の交点 |
直線、円 |
ステップを実行すると、直線が円が存在する平面に投影され、その交点が得られます。交点タイプ を選択する必要があります。
|
2直線間の交点 |
直線1、直線2 |
ステップを実行すると、2つの直線の交点が出力されます。2本の直線が同一平面上にない場合があるため、投影モード を選択して交点を求める必要があります。
|
直線と平面の交点 |
直線、平面 |
ステップを実行すると、直線と平面の交点が出力されます。追加のパラメータ調整は不要です。 |
直線への投影点 |
直線、点 |
ステップを実行すると、点が直線上に投影された投影点が出力されます。追加のパラメータ調整は不要です。 |
平面への投影点 |
点、平面 |
ステップを実行すると、設定された 投影方向 に基づき、点が平面上に投影された投影点が出力されます。
|
2点間の中点 |
点1、点2 |
ステップを実行すると、2点間の中点が出力されます。追加のパラメータ調整は不要です。 |
指定点 |
点 |
ステップを実行すると、指定した点が出力されます。追加のパラメータ調整は不要です。 |
出力説明
出力項目にチェックを入れると、ステップに対応する出力ポートが追加されます。ステップ実行後に対応するデータが出力されます。実際の測定ニーズに応じて、適切な出力項目を選択できます。
|
出力項目が展開可能な場合（左側に ▶ が表示される）、チェックを入れた後、展開して 最小値 と 最大値 を設定してその項目の合格範囲を決定する必要があります。出力値が合格範囲内であれば、その測定項目は合格（OK）と見なされ、範囲外であれば不合格（NG）と見なされます。 |
| 出力項目 | 説明 |
|---|---|
点のX座標 |
出力された点のX座標値。 |
点のY座標 |
出力された点のY座標値。 |
点のZ座標 |
出力された点のZ座標値。 |
なす角 |
直線と直線、または直線と平面の間の角度。 |
作成された点 |
選択した点タイプに基づいて作成された点で、他のステップの入力として使用できます。 |
トラブルシューティング
|
CV-W8206
エラー：交点を取得できないか、交点が一意ではありません。
考えられる原因：
-
入力された2つの直線が平行であり、交点がありません。
-
入力された2つの直線が重なっており、一意な交点がありません。
解決策：入力された2つの直線が一意な交点を持つことを確認してください。
CV-W8207
エラー：入力平面がZ軸に平行なため、投影された点を取得できません。
考えられる原因：入力された平面がZ軸と平行であり、投影点を取得できません。
解決策：入力された平面がZ軸と平行でないことを確認してください。
CV-W8208
エラー：交点を取得できないか、交点が一意ではありません。
考えられる原因：
-
入力された直線と平面が平行であり、交点がありません。
-
入力された直線が入力された平面上にあり、一意な交点がありません。
解決策：入力された直線と平面が一意な交点を持つことを確認してください。
