結果取得
曲げ板検査の結果を取得
曲げ板検査の結果は、曲げ板の厚さと寸法の検査結果によって決まり、プロジェクト全体の品質判定結果になります。メイン画面の ツールバー にある出力管理ボタンをクリックして、プロジェクトに品質判定のルールを設定します。
品質判定 パネルでプロジェクトを選択し、判定方法 を 総合判定 に設定し、上記の4つの測定結果の対応する出力項目を選択します。
例：

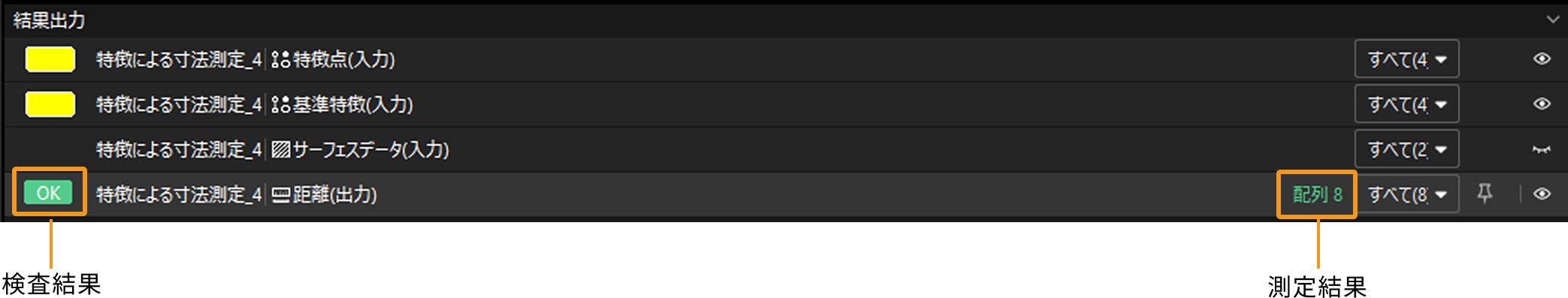

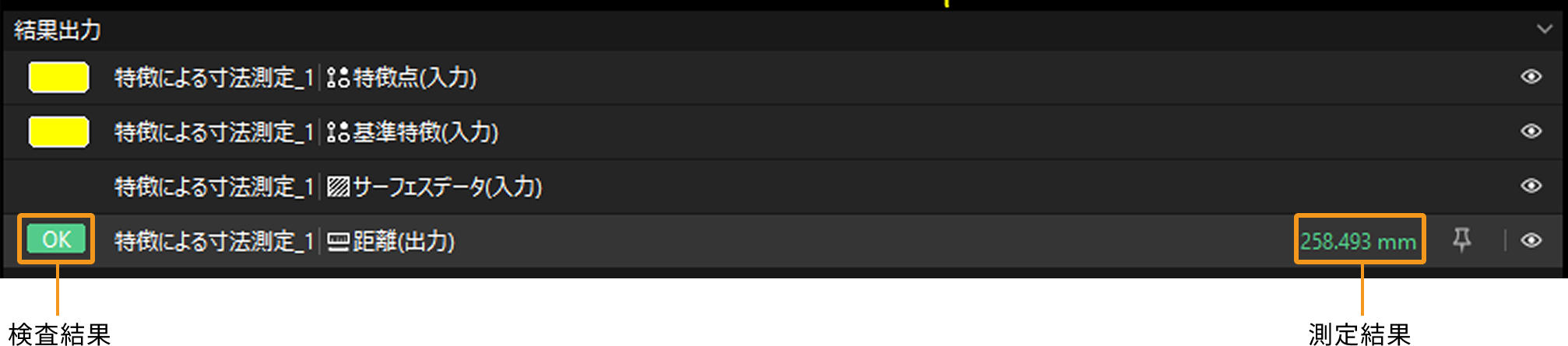

適用ボタンをクリックして設定内容を保存します。プロジェクトを実行した後、プロジェクト編集エリアの左上に、プロジェクトの判定結果が表示されます。
|
詳しい説明については、プロジェクトに総合判定ルールを設定 をご参照ください。 |
（オプション）外部機器へ測定・検査の結果を送信

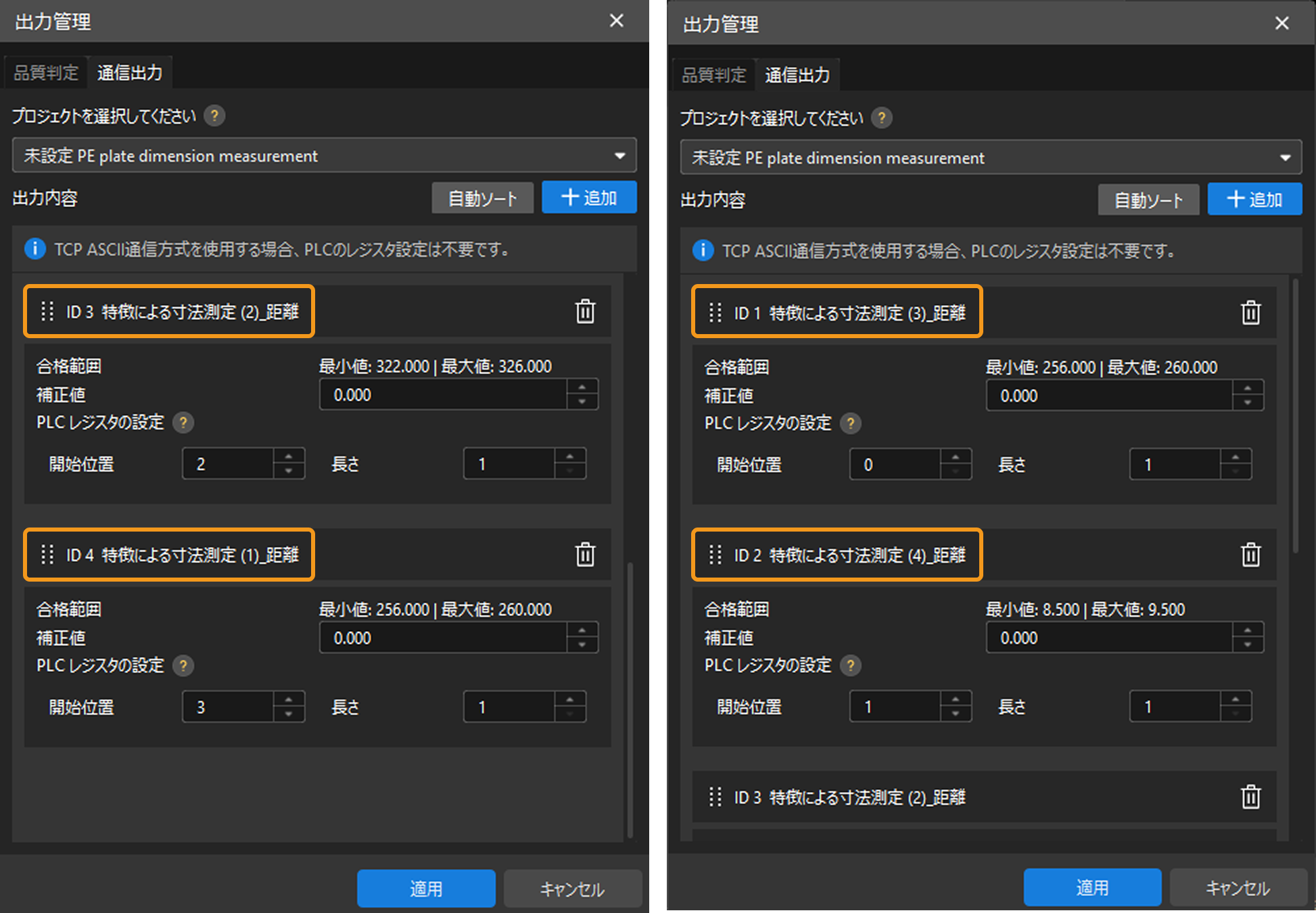

外部機器へ測定・検査の結果を送信する必要がある場合、出力管理 の 通信出力 タブで関連設定を行います。
|
これで、曲げ板の厚みおよび寸法測定ソリューションの導入が完了しました。
